立式数控铣床生产教学两用型QY-SKW13

    文章来源:

  • 产品名称:立式数控铣床生产教学两用型QY-SKW13
  • 产品型号:QY-SKW13
  • 产品价格:

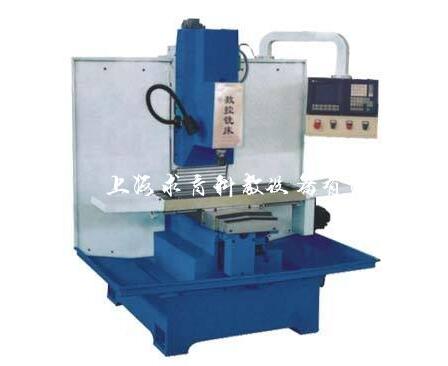

立式数控铣床生产教学两用型

QY-SKW13立式数控铣床生产教学两用型能实现三坐标联动,完成铣、镗、钻、铰等基本切削运动,并能加工形状复杂的凸轮、样板、模具等。该机床采用矩型导轨、滚珠丝杆、导轨表面进行了高频淬火和粘塑处理,机床采用无级变速,配备可靠的华兴系统。即可用于教学,也可用于工厂生产。机床配有标准的RS232接口与计算机通讯进行在线加工(DNC),CAD/CAM联网加工。此机床可与2000型数控机床仿真软件实验室或2100型数控编程实验室进行通讯配套使用。
机床主要技术指标及参数

主轴孔锥度 B130 最小设定单位 0.005mm
主轴转速范围 145-3000rpm(无级调速) 定位精度 +-0.02mm/300mm
主电机功率 1.5KW 重复定位精度 0.01mm
工作台面积(长*宽) 840mm×250mm 编程方式 ISO代码、键盘录入、后台编辑
工作台三向行程(X、Y、Z) 480mm×250mm×250mm 控制轴数 三轴+主轴变频控制
主轴端面至工作台距离 100-350 联动轴数 三轴三联动
工作台允许最大承重 150kg 零件程序容量 56K(约3000段程序)
铣削进给速度范围(三向) (12-2000)mm/min 外形尺寸
(长×宽×高)
1200 mm×900 mm×1410mm
三向步进电机扭矩 12Nm 重量 650kg

数控系统 可先配:FANUC、SIEMENS、华中等,价格另仪。
