多釜串联实训设备,多釜串联返混性能测定实验装置

多釜串联实训设备,多釜串联返混性能测定实验装置功能

停留时间测定原理的理解：通过实际操作，学生能够深入了解停留时间测定的基本原理，从而加深对返混概念的理解。

停留时间分布测定与计算：掌握测定某一反应器中物料停留时间分布的方法，并能进行相关的计算，这对于理解反应器的性能至关重要。

多釜串联返混性能测定：该装置能够完成多釜串联返混性能测定的实验数据测定，帮助学生更好地理解多釜串联系统的动态行为。

脉冲示踪法测定：采用脉冲示踪法测定停留时间分布，通过电导仪准确实时检测并记录各反应器出口示踪剂的浓度，再通过软件处理得到各项参数，如平均停留时间、方差等。

集成化控制与数据传输：装置采用全触摸集成化控制，具有高稳定的数据传输能力，并且硬件加密，确保数据的安全性和准确性。

设计参数

操作条件：常温、常压。

单釜参数：

水流量：40L/h。

平均停留时间（数学期望值）：200-600秒。

方差：1.0105--3.0105。

模型参数N：1.2--2。

三釜参数：

水流量：40L/h。

平均停留时间（数学期望值）：200-600秒。

方差：1.0105--5.0105。

模型参数N：1.2--4。

主要配置

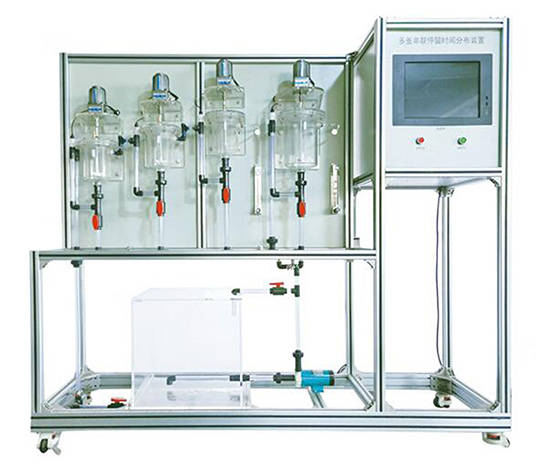

反应釜：有机玻璃制成，包括1.0L釜式反应器3个，直径120mm，高度120mm；3.0L釜式反应器1个，直径150mm，高度200mm。

流量控制：转子流量计，量程6-60L/h，用于精确控制水流量。

水箱与水泵：自带不锈钢水箱80L，连接自来水接入；MP-20RM微型磁力泵，功率30W，最大流量1m³/h，扬程6m。

搅拌系统：交流可调速电机，搅拌马达15W，转数90－600r/min，无级变速调节。

检测仪器：数显电导率仪3个，用于在线检测电导率，具有光电耦合器隔离保护4-20ma信号输出，自动数据处理与屏幕显示实验曲线、数据。

控制系统：中央处理器，执行速度0.64μs，内存容量16K，支持Modbus TCP及Ethernet/IP通讯协议；模拟量模块，分辨率高达16位，总和精度±0.5%；一体机平板触摸电脑，全程数字化触摸屏控制操作。

辅助设备：阀门、管道、高品质铝合金型材框架等。

技术参数

电导率仪：测量范围0-104μS·cm，自动温度补偿0-100℃。

电源要求：电压AC220V，功率1.5KW，标准单相三线制。

外形尺寸：1800×550×1800mm（长×宽×高），可移动式设计，带刹车轮，安装拆卸方便。

工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等，培养学生的工程化理念。

测控组成

变量：电机转数、三釜进水流量、单釜进水流量、浓度、示踪剂流动时间。

检测机构：霍尔开关、转子流量计、在线电导率仪、时间控制器。

显示机构：触摸屏。

执行机构：调速模块（针对电机转数）、手动调节（针对进水流量）、无（针对示踪剂流动时间，因其为自然流动过程）。

多釜串联实训设备,多釜串联返混性能测定实验装置通过高度集成的控制系统和精确的检测仪器，为学生提供了一个全面、高效的实验平台，有助于他们深入理解反应器中的物料停留时间分布及返混现象。

QY-HGGC01多釜串联实验装置可以了解停留时间测定的原理，加深对返混概念的理解。掌握测定某一反应器中物料停留时间分布的方法与计算。可完成多釜串联返混性能测定实验的实验数据测定。
