一、产品简介

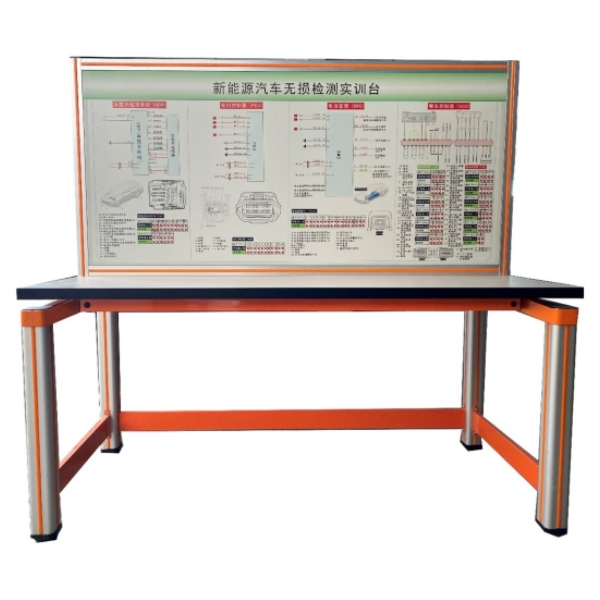

新能源汽车无损检测实训台,新能源汽车故障检测实训设备专为新能源汽车的实验教学和维修培训设计，采用纯电动汽车原车插接器实物制作，无损原车部件与线束。通过专用线束与车辆连接，可直接在检测台面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等，从而完成电动汽车整车控制及驱动传动系统（电机控制MCU、电池电控BMS、VCU控制、车载充电系统）相关的实验实训内容。
二、产品功能
无损连接与断开：通过专用线束与车辆无损连接，断开后车辆功能完整，无需额外采购新能源汽车整车。
完整车辆结构：车辆结构完整，各控制系统、传感器、执行器齐全，可正常运行。
原车仪表显示：可通过原车仪表显示整车动、静态信号参数。
原理教学板：配备新能源汽车电机控制MCU、电池电控BMS、VCU控制、车载充电系统原理教学板。
检测端子面板：实训台面板采用带检测端子的原理面板，打印有永不褪色的彩色控制单元和执行器、传感器端子图，并安装检测端子。
多人同时实训：可实现多名学员同时进行车辆高技术的维修诊断实训。
故障模拟系统：安装故障模拟系统，能实现低压电路系统故障设置及诊断排除，可设置常见故障的设置及考核故障点1-24个/每系统。
配套教学资料：提供实训指导书等教学资料，完整讲述工作原理、实训项目、故障设置及分析等要点。
三、技术规格
外形尺寸：1600×700×1500mm(长×宽×高)
移动脚轮：100*60mm
工作温度：-40℃～+50℃
四、实训（实验）项目
新能源汽车电机控制MCU、电池电控BMS、VCU控制、车载充电系统各项目实训。
各控制器模块的结构和工作原理学习。
各控制器的检测实践。
新能源汽车故障码的读取方法学习。
分析新能源汽车故障现象，掌握故障排除方法。
新能源汽车维修与保养实训。
新能源汽车大赛培训实训。
电池管理系统、电机控制器、交流充电单元、VCU控制系统结构和工作原理、数据分析和故障诊断、故障诊断与排除实训。
五、基本配置
故障设置控制器：1套，用于设置和考核故障点。
新能源整车在线检测实训台：1套，包括实验桌子、实验台架、存储柜。
实验桌子：采用E1级三聚氰胺复面合成板，工业铝型材立柱支撑，高度可调，承受力强。
实验台架：独立框架式结构设计，用于放置仪表、实验模块等。
存储柜：圆弧卷边冷冲压钣金一体成型，封闭式结构，配备承重型卡扣式三节轨和万向带刹车脚轮。
考核系统：1套（U形机械故障考核系统），设故类型包括断路故障、虚接故障、短路故障、交叉错接故障。
总结
新能源汽车无损检测实训台,新能源汽车故障检测实训设备是一款集教学、实训、考核于一体的综合性实训设备，适用于新能源汽车相关专业的实验教学和维修培训。通过该实训台，学生可以深入了解新能源汽车各控制系统的结构和工作原理，掌握故障诊断和排除方法，提升维修技能，为未来的职业生涯打下坚实的基础。
QY-XNY224新能源汽车无损检测实训台采用纯电动汽车原车插接器实物制作，无损原车部件与线束，包括电机控制MCU、电池电控BMS、VCU控制、车载充电系统插接器及专用线束，通过专用线束与车辆连接，可直接在检测台面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等,可完成电动汽车整车控制及驱动传动系统（电机控制MCU、电池电控BMS、VCU控制、车载充电系统）相关的实验实训内容。
电话：15021281975 微信
| 序号 | 设备名称 | 规格型号 | 数量 |
| 整车教学模块 | |||
| 1 | 新能源汽车整车 | QY-XNY161 | 1 |
| 2 | 电驱动总成装调与检修工作平台 | QY-XNY162 | 1 |
| 3 | 故障设置与检测连接平台 | QY-XNY147 | 1 |
| 4 | 新能源汽车常用工量具组套 | XNY-1-4 | 1 |
| 5 | 新能源汽车简单故障诊断与排除虚拟仿真软件 | XNY-1-5 | 1 |
| 6 | 电驱动总成装调与检修虚拟仿真软件 | XNY-1-6 | 1 |
| 7 | 新能源汽车维护与动力电池检测虚拟仿真软件 | XNY-1-7 | 1 |
| 8 | 新能源安全防护套装 | XNY-1-8 | 2 |
| 9 | 示波器 | XNY-1-9 | 1 |
| 10 | 动力电池装调平台 | QY-XNY155 | 1 |
| 11 | 交直流充电智能实训装置 | QY-XNY156 | 1 |
| 12 | 4吨电动龙门举升机 | SE21210 | 1 |
| 13 | 新能源电池举升机（气动） | EE-MS12ACM.C3 | 1 |
| 专业基础教学模块 | |||
| 14 | 汽车电工电子基础智能教学平台 | QY-XNY157 | 10 |
| 15 | 急救防护套 | XNY-2-11 | 2 |
| 16 | 新能源汽车检测仪器套装 | XNY-2-12 | 2 |
| 17 | 手持示波器 | XNY-2-13 | 1 |
| 18 | 新能源升、降压电路搭接实训箱 | QY-XNY163 | 1 |
| 19 | 新能源整流、逆变电路搭接实训箱 | QY-XNY164 | 1 |
| 20 | 新能源驱动电机调速电路搭接实训箱 | QY-XNY165 | 1 |
| 21 | 汽车电池、电机基础实训组合套装 | QY-XNY166 | 1 |
| 1+X及三电等系统教学模块 | |||
| 22 | 驱动电机装调与测试智慧教学平台 | QY-XNY167 | 1 |
| 23 | 动力电池装调与测试智慧教学平台 | QY-XNY155 | 1 |
| 24 | 交流充电桩装配与测试智慧教学平台 | QY-XNY156 | 1 |
| 25 | 新能源电驱动传动系统集成实训(实验)台 | QY-XNY160 | 1 |
| 26 | 工位套装 | XNY-3-18 | 1 |
| 27 | 故障诊断仪 | XNY-3-19 | 1 |
| 28 | 纯电动汽车制动能量回收系统实训台 | QY-XNY33 | 1 |
| 29 | 高压安全模拟测量实训台 | QY-XNY169 | 1 |
| 30 | 新能源汽车高压配电系统实训台 | QY-XNY170 | 1 |
| 31 | 新能源汽车高压大电流继电器演示台 | QY-XNY171 | 1 |
| 32 | 新能源汽车霍尔电流传感器演示台 | QY-XNY172 | 1 |
| 33 | 新能源汽车电源转换系统实训台 | QY-XNY157 | 1 |
| 34 | 新能源汽车电动空调实训台 | QY-XNY144 | 1 |
| 35 | 新能源汽车电动真空助力制动系统实训台 | QY-XNY173 | 1 |
| 36 | 纯电动轿车CAN网络系统综合实训台 | QY-XNY174 | 1 |
| 37 | 纯电动汽车车身电器实训台 | QY-XNY175 | 1 |
| 38 | 新能源汽车电机性能检测实验台（三合一） | QY-XNY176 | 1 |
| 39 | 驱动电机拆装实训台 | QY-XNY177 | 2 |
| 40 | 电控总成拆装实训台 | QY-XNY178 | 2 |
| 41 | 电机控制器拆装实训台 | QY-XNY179 | 2 |
| 42 | 充配电总成拆装实训台 | QY-XNY180 | 2 |
| 43 | 纯电动变速箱拆装实训台 | XNY-CZ-41 | 2 |
| 44 | 纯电动汽车（高压）电池包总成拆检实训台 | QY-XNY181 | 1 |
| 45 | 纯电动汽车（低压）电池包总成拆检实训台 | QY-XNY182 | 1 |
| 46 | 车用交流异步电动机及控制技术实训台 | QY-XNY183 | 1 |
| 47 | 车用永磁同步电动机及控制技术实训台 | QY-XNY184 | 1 |
| 48 | 车用直流电动机及控制技术实训台 | QY-XNY185 | 1 |
| 49 | 纯电动汽车三电系统实训台 | QY-XNY186 | 1 |
| 50 | 纯电动车装调与检测技术平台 | QY-XNY187 | 1 |
| 展示及基础认知模块 | |||
| 51 | 动力电池展示台 | QY-XNY06 | 1 |
| 52 | 车载充电机解剖平台 | QY-XNY188 | 1 |
| 53 | PTC加热器解剖平台 | QY-XNY189 | 1 |
| 54 | 电机控制器解剖平台 | QY-XNY190 | 1 |
| 55 | 电动压缩机解剖平台 | QY-XNY191 | 1 |
| 56 | 电机解剖平台 | QY-XNY192 | 1 |
| 57 | 新能源汽车解剖展示平台 | QY-XNY159 | 1 |
| 58 | 新能源汽车高压器件展示台 | QY-XNY193 | 1 |
| 59 | 纯电动车变速器与差速器解剖平台 | QY-XNY194 | 1 |
