一、系统概述

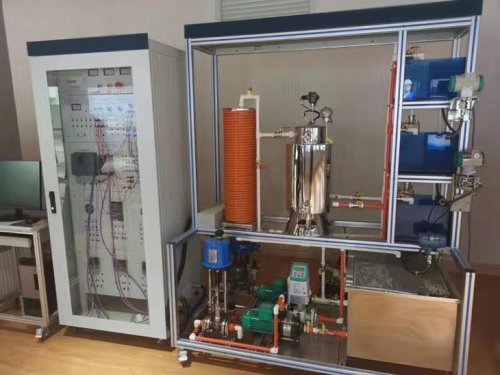

高级过程控制综合实验装置,过程控制综合实验室设备是一个集成了上位控制层系统、实验对象层、检测传感、变送、执行设备以及上位控制软件的综合性实训平台。该系统小巧且占地面积小，便于移动和布置，非常适合教学和实验使用。
二、系统组成
上位控制层系统
智能仪表控制模块：用于实现各种智能仪表的操作和参数设定。
PLC控制系统：采用西门子S1200系列PLC，展示小型PLC在控制任务中的表现。
DDC控制系统：通过数据采集模块和计算机算法软件实现控制，或采用工控机和数据采集板卡。
实验对象层系统
控制对象：包括铝合金框架、不锈钢储水箱、有机玻璃三容串接水箱、带夹套不锈钢常压锅炉容器等。
标准铝型材安装框架：用于安装和支撑实验设备。
实验台桌：用于安放控制对象，方便实验操作。
外置不锈钢储水箱及水泵：作为水源和动力源，为实验提供稳定的水流。
检测传感、变送、执行设备
流量传感器：采用涡轮流量计和流量变送仪，用于测量和传输流量信号。
液位传感器：使用扩散硅液位传感器，检测上中下三个水箱的液位。
温度传感器：采用Pt100热电阻传感器和变送器，检测锅炉内胆温度。
压力传感器：用于检测锅炉容器的压力。
变频调速器：采用三菱变频调速器，调节供水压力和流量。
电动调节阀：用于调节电动调节阀动力支路的供水压力及流量。
上位控制软件
MCGS工控组态软件：用于实现数据库组态、图形动画、报表、曲线、报警组态等功能。
西门子博图PLC编程软件：用于PLC程序的编写和调试。
智能仪表控制实验软件：用于智能仪表的控制和实验。
DDC控制系统实验软件：用于DDC系统的控制和实验。
三、系统特点
小巧便携：整套系统安放在可移动的试验台桌上，占地面积小，便于移动和布置。
综合性强：集成了多种控制系统（智能仪表、PLC、DDC），满足不同的实验需求。
安全性高：强电控制面板装有漏电保护空气开关和电流型漏电保护器，确保人身安全。
开放性高：信号接口面板提供AI、AO、DO等传感器检测及执行器控制信号接口，便于学生自己连线组成不同的控制系统。
四、实验项目
高级过程控制综合实验装置,过程控制综合实验室设备支持多种实验项目，包括过程控制系统的组成认识实验、对象特性测试实验、单回路控制系统实验、串级控制系统实验、比值控制系统实验、变频恒压供水实验、纯滞后实验等。此外，还支持工控制组态软件组态控制实验和DCS系统部分实验，涵盖了从基础到高级的多种控制技术和应用。
五、DCS控制系统
DCS控制系统是该系统的一个重要组成部分，包括现场控制站硬件和配置软件。现场控制站硬件包括DCS控制柜、主控单元、远程I/O模块、终端匹配器等设备。配置软件包括监控组态软件和DCS系统控制范例实验软件。DCS系统支持多种实验项目，如单容水箱液位数学模型特性测试实验、双容水箱液位数学模型特性测试实验等，涵盖了从基础到高级的多种控制技术和应用。
高级过程控制综合实验装置,过程控制综合实验室设备是一个功能齐全、综合性强、安全性高、开放性高的实训平台，非常适合用于教学和实验使用。通过该系统，学生可以深入了解过程控制系统的组成、原理和应用，提高实践能力和创新能力。
QY-GCKZ21高级过程控制实训系统（含DCS控制）整套系统分为：上位控制层系统，实验对象层，检测传感、变送、执行设备，上位控制软件四部分。系统特点:整套系统安放在可移动的试验台桌上，小巧且试验装置占地面积小。
