道依茨BF6M2012电控柴油发动机实训台QY-FDJ44

    文章来源:

  • 产品名称:道依茨BF6M2012电控柴油发动机实训台QY-FDJ44
  • 产品型号:QY-FDJ44
  • 产品价格:

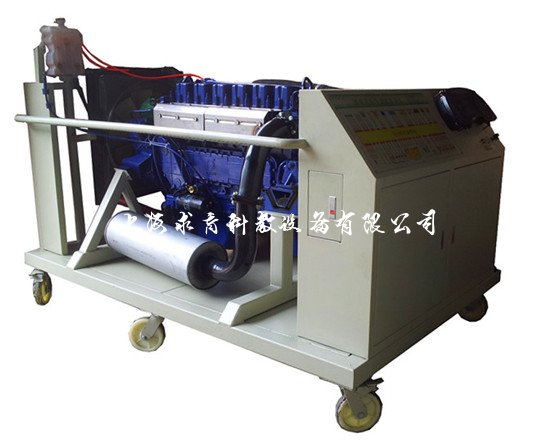

道依茨电控柴油发动机实训台

一、产品简介
QY-FDJ44实训台采用道依茨BF6M2012(单体泵)电控单体泵柴油发动机为基础,对发动机可进行起动、加速、减速等工况的实践操作,真实展示电控柴油发动机的组成结构和工作过程。适用于学校对电控高压共轨柴油发动机和维修实训的教学需要。
二、功能特点
1.实训台面板打印有永不褪色的彩色电路图;学员可直观对照电路图和电控柴油发动机实物,认识和分析控制系统的工作原理。
2.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号,如电阻、电压、电流、频率信号等。
3.实训台面板上安装有汽车仪表,可实时显示发动机转速、水温、机油压力灯、充电指示灯、电控系统故障指示灯等参数变化。
4.实训台安装有诊断座,可连接专用或通用型汽车解码器,对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
三、技术规格
外形尺寸:1800×1400×1300mm(长×宽×高)
工作电源:直流24V
燃油标号:依发动机型号
油箱容积:10L
工作温度:-40℃~+50℃
颜色:7032
钢管:40*40*3mm
面板机柜:1.5mm冷板冲压成形,背面设置维修门;
移动脚轮:150*100mm
四、基本配置(每台)

序号名 称规格型号单位数量
1检测控制面板装有各种检测端子以及彩色电路图1
2组合仪表
1
3发动机控制电脑(ECU)
1
4诊断座OBDⅡ1
5点火开关
1
6电控高压共轨柴油发动机总成
1
7燃油箱10L1
8油门控制装置
1
9进、排气管
1
10水箱(含保护罩)
1
11冷却电子风扇12V,80W2
12空气滤清器及进气管原车1
13蓄电池12V 80Ah2
14继电器含:主继电器、起动继电器、冷却风扇继电器、预热继电器等1
15保险丝盒
1
16电源总开关50A1
17移动台架(带自锁脚轮装置)1800×1400×1300mm(长×宽×高)1
18故障模拟与排除装置
1
19设备教师手册
1
20设备合格证、保修卡
1
