福特全顺全车电器维修教学实训台QY-QCDQ19

    文章来源:

  • 产品名称:福特全顺全车电器维修教学实训台QY-QCDQ19
  • 产品型号:QY-QCDQ19
  • 产品价格:

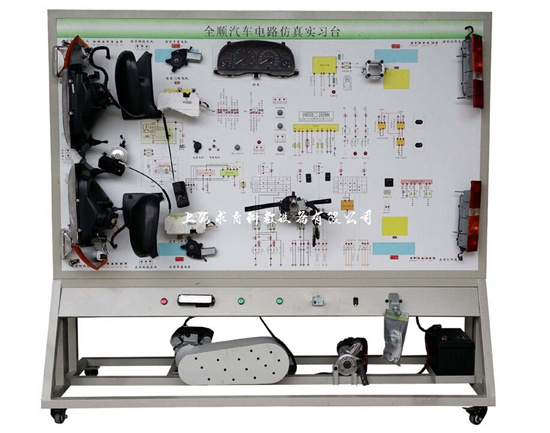

福特全顺全车电器实训台


一、产品简介
QY-QCDQ19全顺全车电器实训台采用全新原整车电器实物为基础,展示汽车电器各系统的组成结构和工作过程。适用于学校对整车电器理论和维修实训的教学需要。
二、功能特点
1.实训台采用真实可运行的汽车整车电器系统,充分展示汽车整车电器系统的组成结构。接通电源,操纵示教板上的各种电器开关、按钮、真实演示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的工作过程。
2.实训台面板打印有彩色电路图;学员可直观对照电路图和实物,认识和分析汽车整车电器各系统的工作原理。
3.实训台面板上安装有检测端子,可直接在面板上检测汽车整车电器各系统电路元件的电信号,如电阻、电压、电流、频率信号等。
4.实训台面板部分采用面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置。
三、技术规格
外形尺寸(约):2080×700×1900mm(长×宽×高)
动力电源:三相四线(或三相五线)380V±10% 50Hz
工作电压:直流12V
工作温度:-40℃~+50℃
三相异步电动机
型 号:TY 100L1-4
电压:AC 220V/380V
功率:2.2KW
转速:1420r/min
颜色:7032
钢管:40*40*3mm
机柜:1.5mm冷板冲压成形,背面设置维修门;
移动脚轮:100*60mm
四、基本配置(每台)

序号名 称规格型号单位数量
1示教板面板装有各种检测端子以及彩色电路图1
2点火开关 1
3组合仪表原车1
4组合开关原车1
5左右前大灯总成原车1
6左右前雾灯原车1
7左右转向灯原车1
8左右转向边灯原车1
9左右组合尾灯原车1
10牌照灯原车1
11灯光开关原车1
12刹车灯开关原车1
13倒车灯开关原车1
14危险灯开关原车1
15线束上海求育1
16雨刮总成原车1
17雨刮控制继电器原车1
18喷水电机原车1
19喷水壶原车1
20喇叭原车2
21喇叭继电器原车1
22雾灯继电器原车1
23起动机总成原车1
24发电机总成原车1
25三相异步电动机TY 100L1-41
26蓄电池 1
27保险丝盒上海求育2
28电源总开关50A1
29移动台架(带自锁脚轮装置)2080×700×1800mm(长×宽×高)1
30故障模拟与排除装置上海求育1
31教师手册上海求育1
32合格证与保修卡上海求育1
