- 产品名称：液压传动透明元器件实验系统实训台QY-QD06
- 产品型号：QY-QD06
- 产品价格：33500
主页 > 产品介绍 > 教学实训设备 > PLC控制液压气动实训装置 >

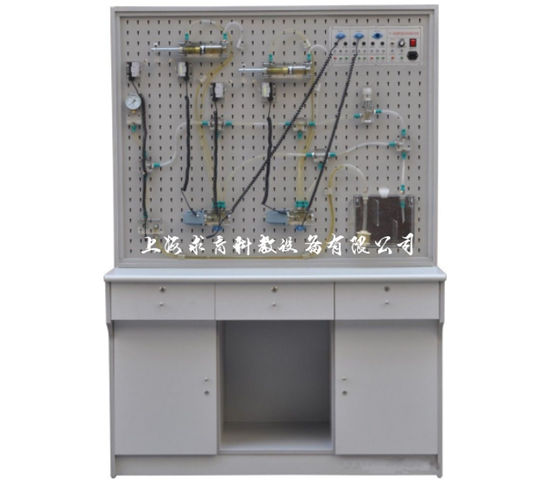

液压传动透明元器件实验系统实训台QY-QD06
文章来源：
一、产品简介
QY-QD06透明液压传动实验演示系统实训台采用透明液压元件、组合插式结构、活动油路接头、通用电气线路，所有液压元件、演示台及附件的技术指标均依据《透明液压传动演示系统企业标准》进行设计、生产、检验。
二、产品特点
1 、液压传动实训台速度、扭矩、功率均可作无级调节，能迅速换向和变速 ，调速范宽，快速性好，工作平稳，噪音小，元件易实现系列化，标准化，通用化等一系列优点。
2 、装置是由方向控制回路 ，压力控制回路 ，速度控制回路，顺序控制回路等基本功能回路组成 。十八种基本控制回路的实验演示（扩展实验可达 60 多项），使学生能熟识二十多种常用液压元件的结构，性能，及用途。掌握十几种基本回路的工作过程及原理，提高学生故障处理及解决问题的能力，在实验演示中得到启发，引起兴趣。
三、十八种基本液压传动控制回路演示内容
| 序号 | 名 称 | 序号 | 名 称 |
| 1 | 用换向阀的换向回路 | 10 | 回油节流调速回路 |
| 2 | 用 "O” 型机能换向阀的闭锁回路 | 11 | 变量泵调速回路 |
| 3 | 用液接单向阀的闭锁回路 | 12 | 限压式变量泵和调速阀的复合调速回路 |
| 4 | 压力调定回路 | 13 | 流量阀短接的速度换接回路 |
| 5 | 二级压力回路 | 14 | 二次进给回路 |
| 6 | 用减压阀的减压回路 | 15 | 用顺序阀的顺序动作回路 |
| 7 | 用增压缸的增压回路 | 16 | 用压力继电器的顺序动作回路 |
| 8 | 用换向阀的卸载回路 | 17 | 用电器行程开关的顺序动作回路 |
| 9 | 进油节流调速回路 | 18 | 用行程阀的顺序动作回路 |
四、配置清单
| 序号 | 名 称 | 数量 | 备 注 |
| 01 | 实验演示台 | 1 台 | 安装演示台上 |
| 02 | 电气线路面板 | 1 件 | 安装演示台上 |
| 03 | 拖动电机及调节器速电路 | 1 套 | 台上透明元件 |
| 04 | 齿轮油泵 | 1 只 | 台上透明元件 |
| 05 | 油箱 | 1 只 | 组合透明元件 |
| 06 | 辅助油箱 | 1 只 | 组合透明元件 |
| 07 | 油缸挡块顶板 | 2 只 | 组合透明元件 |
| 08 | 油缸（带行程撞块） | 2 只 | 组合透明元件 |
| 09 | 弹簧回位油缸 | 1 只 | 组合透明元件 |
| 10 | 增压油缸 | 1 只 | 组合透明元件 |
| 11 | 单向阀 | 2 只 | 组合透明元件 |
| 12 | 液控单向阀 | 2 只 | 组合透明元件 |
| 13 | 溢流阀 | 2 只 | 组合透明元件 |
| 14 | 先导式溢流阀 | 1 只 | 组合透明元件 |
| 15 | 节流阀 | 1 只 | 组合透明元件 |
| 16 | 调速阀 | 2 只 | 组合透明元件 |
| 17 | 顺序阀 | 2 只 | 组合透明元件 |
| 18 | 减压阀 | 1 只 | 组合透明元件 |
| 19 | 二位二通电磁换向阀 | 1 只 | 组合透明元件 |
| 20 | 二位四通电磁换向阀 | 2 只 | 组合透明元件 |
| 21 | "O" 型三位四通电磁换向阀 | 1 只 | 组合透明元件 |
| 22 | "H" 型三位四通电磁换向阀 | 1 只 | 组合透明元件 |
| 23 | "P" 型三位四通电磁换向阀 | 1 只 | 组合透明元件 |
| 24 | "M" 型三位四通电磁换向阀 | 1 只 | 组合透明元件 |
| 25 | "Y" 型三位四通电磁换向阀 | 1 只 | 组合透明元件 |
| 26 | 二位四通行程换向阀 | 1 只 | 组合透明元件 |
| 27 | 三位五通手动换向阀 | 1 只 | 组合透明元件 |
| 28 | 压力继电器 | 1 只 | 组合透明元件 |
| 29 | LX19-001 行程开关（常闭） | 2 只 | 组合透明元件 |
| 30 | LX19-001 行程开关（常开） | 2 只 | 组合透明元件 |
| 31 | 压力表 | 3 只 | 组合透明元件 |
| 32 | 三通 | 10 只 | 组合透明元件 |
| 33 | 四通 | 5 只 | 组合透明元件 |
| 34 | 皮管夹子 | 15 只 | 组合透明元件 |
| 35 | 220V 电源插头线 | 1 条 | 电器配件 |
| 36 | 电磁阀通用连结线 | 3 条 | 电器配件 |
| 37 | 压力继电器插头线 | 1 条 | 电器配件 |
| 38 | 活扳手 150mm 2 只 内六角扳手 M6 2 只 内六角扳手 M5 1 只 尖嘴钳 6# 1 只 孔用挡钳 6# 1 只 轴用挡钳 6# 1 只 十字螺丝刀 6# 1 只 十字螺丝 4# 1 只 一字螺丝刀 6# 1 只 一字螺丝刀 4# 1 只 剪刀 5# 1 只 | 1 盒 | 实验检修工具盒 |
| 39 | 保险管 4A 5 只 弹性插脚 30 只 油管接头（通用） 5 只 油塞 若干 502 胶水 1 瓶 各种 O 型圈 若干 各种油封 若干 各种内六角 若干 | 1 盒 | 检修备用配件盒 |
| 40 | 毛巾 | 5 条 | 附 件 |
| 41 | 透明液压皮管 | 1 米 | 材 料 |
| 42 | 专用液压油 | 1 壶 | 材 料 |
| 43 | 油盘 ( 配滤油网 ) | 1 只 | 附 件 |
| 44 | 透明液压演示系统使用手册 | 1 册 | 资 料 |
| 45 | 透明液压演示系统装箱清单 | 1 份 | 资 料 |
五、技术参数
1．电源：AC: 220V 50HZ
2．实验台外形尺寸： 1600mm×1000mm×740mm
3．实验支架尺寸： 1100mm×600mm
4．PLC可编程序控制器：松下FP1-C14型主机，8输入、6输出。
5．低噪音空气压缩机：电源 AC220V 功率：360W
6. 液压实验泵站
工作电源：AC：220V 电机功率：750W 电机调速范围： 0-1500转/分
安全限速范围：
1000-1500转/分油泵输出最高工作压力：2.5MPa安全压力设定范围：0.3 - 2.5 MPa液压泵工作时离液压台1.5m远处噪声≤58dB
