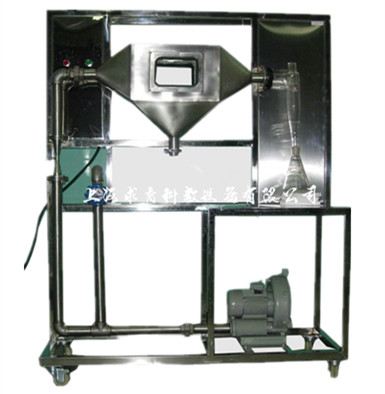

非均相分离物系混合物实验装置

文章来源：

产品名称：非均相分离物系混合物实验装置
产品型号：QY-XFFL
产品价格：23000元

一、装置特点
1、设备整体为自行式框架结构，除去特殊材料外均采用工业用304不锈钢制造，分离器部分采用透明优质有机玻璃制作，实验现象清晰，方便学生观察。
2、固体颗粒抽吸装置采用文丘里管方式，抽吸速度均匀。示踪颗粒采用有色物料，清晰显示气体流向。利用低噪风机有效降低实验室噪音。
3、装置设计可360度观察，实现全方位教学与实验。
二、装置功能
1、装置可以演示含尘气体通过重力沉降室、旋风分离器时，含尘气体、固体尘粒和气体的运动路线。了解旋风分离器的工作原理。
2、装置可以定性地观察旋风分离器内，径向上的静压强分布和分离器底部出灰口等处出现负压的情况，引导学生认识出灰口和集尘室密封良好的必要性。
3、装置可以定性地观察分离器的分离效果和流动阻力随进口气速的变化趋势，引导学生思考适宜气速该如何确定。
4、可利用本装置制备实验用含尘气体的办法，观察固体分离从文丘里管处被吸入的现象，加深学生对流体流动过程中能量转化问题的理解。
三、设计参数
1、标准旋风分离器：直径Φ90mm。
2、304不锈钢重力沉降室：400×200×400mm。
四、公用设施
1、空气来自风机（自带气源）。
2、电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2接地点（安全地及信地）。
3、实验物料：玉米面或洗衣粉，外配设备：无。
五、主要设备
1、304不锈钢重力沉降室：200×200×400mm。
2、玻璃旋风分离器：Φ100×400mm。
3、玻璃U型管压差计。
4、鼓风机：旋涡气泵,功率 550W，最大流量70m3/h。
5、304不锈钢文丘里加料器。
6、电器：接触器、开关、漏电保护空气开关。
7、304不锈钢管路、管件及阀门。
8、304不锈钢仪表柜：测控、电器设备在实验架上。
9、304不锈钢材质框架1300*500*1600mm(长×宽×高) 带脚轮及禁锢脚。
