油槽流线仪演示教学装置QY-LT03

    文章来源:

  • 产品名称:油槽流线仪演示教学装置QY-LT03
  • 产品型号:QY-LT03
  • 产品价格:17000元

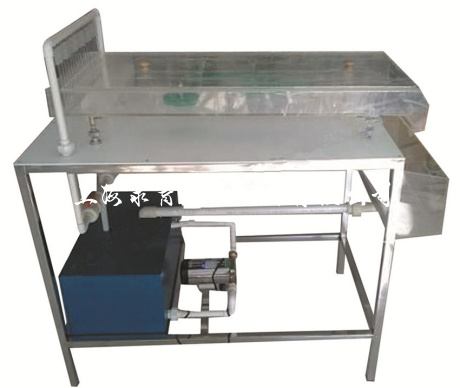

油槽流线仪

一、实验目的:
1、观察液体绕经不同固体壁面的变化。
2、研究液流在模型试件出口和入口的流线变化。
二、主要配置:
油泵、油盘、供油箱、导叶、回油管、油盘调整螺栓、供油管、试件、不锈钢支架等组成。
三、技术参数:
1、运行环境:温度0-40℃,相对湿度:≤90%RH,电源:220V/50Hz,可连续操作。
2、油泵:采用低噪声潜入式小型油泵,功率:90W。
3、试件:机翼、圆柱体、突扩、突缩(反放突扩、突缩),材质透明有机玻璃。
4、供油箱:容积约25L,优质PVC材质。
5、油盘:尺寸:350×80mm,整体透明优质有机玻璃材质,便于观察实验想象。
6、油盘调整螺栓:304不锈钢材质,便于调节油盘坡度及总体平衡。
7、实验所用的流体为全循环设计。
8、框架及台面均为304不锈钢材质,结构紧凑,外形美观,操作方便。
9、外形尺寸:1000×500×1300mm(长×宽×高),框架为可移动式设计,带脚轮及禁锢脚。
