交通信号控制机主要由交通信号控制器、车辆检测器、交通灯手动控制按钮、嵌入式图像采集器、开关电源等设备组成。
交通信号控制器：由S7-226 PLC(24路数字量输入/16路继电器输出)及2个EM223（16路数字量输入/16路继电器输出）开关量模块组成。通过对I/O接口的编程，控制器可以实现对交通灯的红、绿、黄灯定时控制及倒计时的信号触发（倒计时由单片机控制板控制，当单片机接收到PLC的倒计时开始信号时，倒计时电路开始显示9，然后每隔1s递减1，直至显示完1后，倒计时显示灯熄灭，当接收到下一个倒计时又重新开始倒计时显示）控制。
车辆检测器：车辆检测器和车道下面所铺设的地感线圈一起工作，当车辆通过地感线圈时，车辆检测器输出一个开关信号，该信号可以对通过十字路口的车辆进行计数，也可用于触发车辆闯红灯时的图片抓拍。
交通灯手动控制按钮：主要用于十字路口交通灯的本地手动控制。
开关电源：开关电源共有两组，一组为+24V、GND1、+5V、GND2，另一组为+12V、+5V、GND。它们主要用于十字路口相关设备的直流供电。
另外交通信号控制机还配有1个启停按钮和1个屏蔽开关（当系统处于启动状态时，可以通过屏蔽开关屏蔽交通灯的显示）。
十字路口的南北方向配有闯红灯抓拍系统1套，该系统由全景摄像机、特写摄像机、嵌入式图像采集器、闪光灯、车辆检测器及后台管理单元组成，它能根据红灯信号和地感线圈的触发信号及时对闯红灯的车辆进行视频图像采集和压缩，最终形成标准的JPEG图片，而后通过通信线路传递到远端服务器。
上位机监控软件采用MCGS组态软件进行工程组态，主要用于十字路口交通灯各种状态的显示和远程监控。

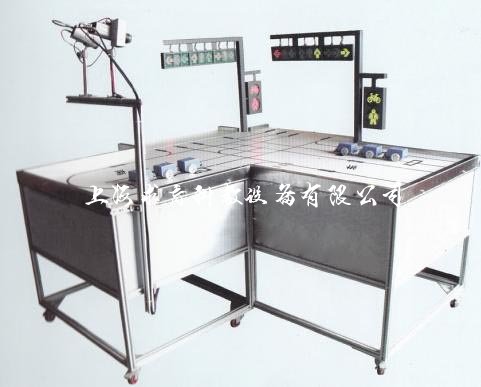

QY-KP1交通灯智能控制及闯红灯抓拍实训系统主要由十字路口交通模型、交通信号控制机（柜）、闯红灯抓拍系统（电子警察）、远程监控软件四部分组成。主要适用于国内“智能交通工程”、“公路运输与管理”、“高等级公路维护与管理”、“交通安全与智能控制”等相关专业的实训教学。
