大众TSI电控汽油发动机拆装运行实训台QY-FDJ75

    文章来源:

  • 产品名称:大众TSI电控汽油发动机拆装运行实训台QY-FDJ75
  • 产品型号:QY-FDJ75
  • 产品价格:

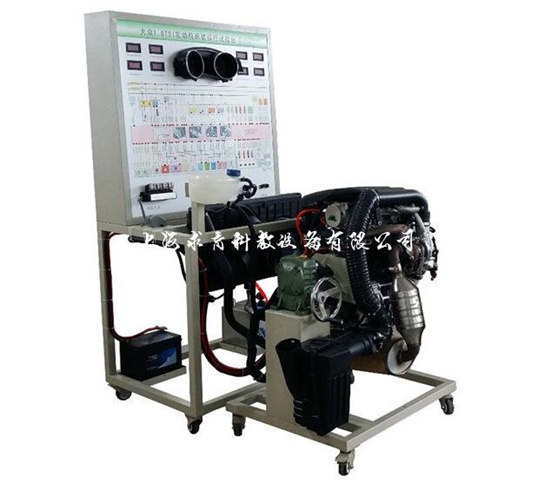

大众TSI电控汽油发动机拆装运行实训台

一、产品简介
QY-FDJ75实训台采用大众1.8TSI(直喷EA888)电控汽油发动机总成(易于拆装)的拆装翻转台架和运行检测控制台两部分组成。拆装翻转台架提供学员进行发动机拆卸和装配实训。装配好发动机后与运行检测控制台对接,可起动运行发动机,检测发动机的装配效果。
二.功能特点
1.实训台由拆装翻转台架和运行检测控制台两部分组成。拆装翻转架由电控汽油发动机总成和可做360度翻转的发动机拆装架组成,运行检测控制台由控制面板、发动机电控单元、冷却系统、供油系统、蓄电池等组成;
2.实训台运行检测控制台架安装有起动运行发动机所有的部件要素,如电控单元、水箱、油箱和油泵、仪表、点火开关等,与拆装翻转台架进行油路、电路、水路、气路的对接,可运行发动机(加速/减速/怠速工况正常)、检测发动机装配的效果;
3.实训台面板上绘有彩色UV平板喷绘电路图,学员可直观对照电路图和发动机实物,认识和分析控制系统的工作原理;实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号,如电阻、电压、电流、频率信号等;面板上安装有汽车仪表、燃油压力表、真空压力表,可实时显示发动机转速、喷油压力、进气岐管压力等参数变化;
4.实训台安装有诊断座,可连接专用或通用型汽车解码器,对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
5.实训台配备有电源总开关、飞轮防护罩等安装保护装置。底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
三.技术规格
工作电源:直流12V
燃油标号:依发动机型号
油箱容积:10L
工作温度:-40℃~+50℃
颜色:7032
钢管:40*40*3mm
面板机柜:1.5mm冷板冲压成形,背面设置维修门;
移动脚轮:120*80mm
外形:1500*1000*1700mm(长*宽*高)
四.基本配置(每套)

序号 名       称 规格型号 单位 数量
(一)运行检测控制台1套
1 检测控制面板 装有各种检测端子以及彩色电路图
(950*900*4mm铝塑板)
1
2 发动机控制电脑(ECU) 原车 1
3 组合仪表 原车 1
4 诊断座 原车 1
5 点火开关总成 原车 1
6 燃油压力表 0-10kg/cm2 1
7 真空压力表 0-76in.Hg 1
8 燃油箱 10L 1
9 汽油泵(含汽油泵插头) 全新 1
10 水箱及附件 原车 1
11 冷却电子风扇 12V,80W 2
12 蓄电池 12V 65Ah 1
13 继电器 含:起动继电器、油泵继电器、冷却风扇继电器等 1
14 对接线束   1
15 保险丝盒   1
16 电源总开关 50A 1
17 移动台架(带自锁脚轮装置,面板柜与底座) 1000*700*1750mm
(长*宽*高)
1
18 故障模拟与排除装置   1
(二)拆装翻转台架1套
1 电控汽油发动机总成 原车 1
2 进、排气管 原车 1
3 三元催化器 带全新消声器 1
4 对接线束   1
5 大面积接油盆 约700×650×30mm(长×宽×深) 1
6 拆装翻转架(带自锁脚轮装置) 约1300×600×800mm(长×宽×高),带减速机,可做轴向任意角度的翻转和静止。 1
