- 产品名称：太阳能光伏发电系统实训装置QY-T03
- 产品型号：QY-T03
- 产品价格：

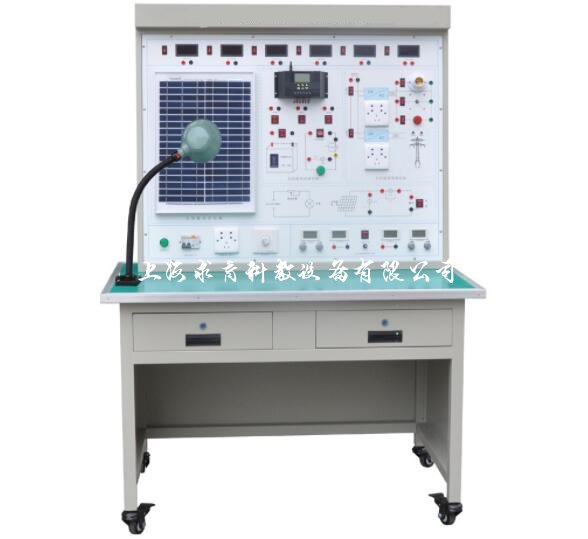

太阳能光伏发电系统实训装置QY-T03
文章来源：
一、技术参数
1.太阳能电池组具体参数如下：
峰值功率：30W
最大功率电压：17.5V
最大功率电流：1.95A
开路电压：22V
短路电流：2.2A
安装尺寸：622*550*18mm
2.太阳能控制器具体功能如下
使用单片机和专用软件，实现智能控制，自动识别24V系统。
采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3-6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。
多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。
具有丰富的工作模式，如光控，光控＋延时，通用控制等模式。
浮充电温度补偿功能。
使用了数字LED显示及设置，一键式操作即可完成所有设置，方便直观。
3.蓄电池：一般为铅酸电池，具有如下特点：
自放电率低
使用寿命长
深放电能力强
充电效率高 工作温度范围宽
4.离网逆变器：正弦波逆变器，具体功能参数如下：
纯正弦波输出(失真率<4%)
输入输出完全隔离设计
能快速并行启动电容、电感负载
三色指示灯显示，输入电压,输出电压，负载水准和故障情形
负载控制风扇冷却
过压/欠压/短路/过载/超温保护
5．负载：
直流负载包括：LED灯，风机等；
交流负载包括：节能灯和交流电机等。
6.并网逆变器：
并网逆变器具有DC-DC和DC-AC两级能量变换的结构。DC-DC变换环节调整光伏阵列的工作点使其跟踪最大功率点；DC-AC逆变环节主要使输出电流与电网电压同相位，同时获得单位功率因数。
7.监测仪表：
完成实验时数据的读取，可监测太阳能电池组的电压和电流；并网逆变器输出的电压和电流；离网逆变器输出的电压和电流。
二、实验项目：
1、 太阳能光伏板能量转换实验
2、 环境对光伏转换影响实验
3、 太阳能电池光伏系统直接负载特性实验
4、 太阳能控制器工作原理实验
5、 接反保护实验
6、 太阳能控制器对蓄电池的过充保护实验
7、 太阳能控制器对蓄电池的过放保护实验
8、 夜间防反充实验
9、 离网型逆变器工作原理实验
10、 独立光伏发电实验
11、 并网型逆变器工作原理实验
12、 光伏并网实验
三、产品配置
| 序号 | 名称 | 型号 | 数量 | 单位 |
| 1 | 实验台 | 1 | 台 | |
| 2 | 太阳能电池板 | 1 | 块 | |
| 3 | 离网逆变电源 | 1 | 台 | |
| 4 | 同步逆变电源 | 1 | 台 | |
| 5 | 太阳能控制器 | 1 | 只 | |
| 6 | 蓄电池 | 1 | 组 | |
| 7 | 直流负载 | 1 | 套 | |
| 8 | 交流负载 | 1 | 套 | |
| 9 | 人造光源 | 1 | 套 | |
| 10 | 稳压电源 | 1 |
台
|
