400W风力发电教学实验实训装置QY-FJ400A

    文章来源:

  • 产品名称:400W风力发电教学实验实训装置QY-FJ400A
  • 产品型号:QY-FJ400A
  • 产品价格:

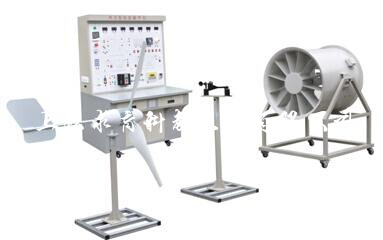

400W风力发电教学实验实训装置

一、产品简介
上海求育QY-FJ400A型400W风力发电教学实验实训装置由发电单元、充电单元、电力蓄能单元、逆变模块、控制单元、负载单元、显示单元共七大单元系统组成,系统能进行风力发电相关全过程实验。
系统实验平台集成了室内温/湿度仪,风速测量系统,让使用者操作起来更直观。采用数字化DSP技术,对蓄电池充放电进行全智能化的管理。面板上采用直观的数字仪表和液晶显示,让用户即时了解系统工作状态。
系统上的离网电源可以为用户提供交流110V/220V纯正弦波交流电能。增加分布式发电原理与实验模块,让学生增加对新知识的理解
二、系统运行技术参数
1.风力系统
风轮直径:1.65(m)
启动风速:1.5(m/s)
额定风速:12(m/s)
安全风速:35(m/s)
工作形式:永磁同步发电机
风叶旋转方向:顺时针
风叶数量:3(片)
风叶材料:玻璃增强聚丙烯材料
电机材料:铝合金&不锈钢
塔杆高度:6.5m
模拟风洞:风量:34073 m3/h,1275Pa-2138Pa,5.5kW;
2.充电系统
额定功率:400(W)
额定电压:12/24(V)
额定电流:33.3/16.7(A)
3.电力蓄能系统(机内)
储能形式:阀控式密封铅酸蓄电池
额定电压:12V
额定容量:100Ah
充电方法(恒压),循环︰最大充电电流为5.6A
4.逆变模块系统(机内)
直流输入电压:10.5~16.8 VDC
额定蔬出功率:300W
输出电压:110/220VAC
输出波形:纯正弦波
输出频率:50Hz
工作效率:85%
功率因数:>0.88
波形失真率≤5%
工作环境:温度-20℃~50℃
相对湿度:﹤90﹪(25℃)
保护功能:极性反接、短路、过热、过载保护
5.控制模块系统
工作电压:24VDC
充电功率:1000W
光伏功率:350W
风机功率:650W
充电方式:PWM脉宽调制
充电最大电流 16.5A
过放保护电压 22V
过放恢复电压 25.2V
输出保护电压 32V
卸载开始电压(出厂值)32V
卸载开始电流(出厂值) 12A
控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿等功能;
6.负载模块装置系统
风扇:×1个,额定电压:12/24V,工作电流:1.25A,功率:15W
交通灯:1组(R,G,B),额定电压:12/24V,工作电流:0.8A,功率:9.6W
马达:×1个,额定电压:12/24V,工作电流:0.35A,功率:5W  转速:20rmp/min
交流LED灯×1个,交流节能灯×1个
直流模拟负载:12V/24V/28WLED路灯板,带PWM调光功能,输出功率可设置
7.显示装置系统
直流电流表:× 1个,20A, 显示模式︰0.5”LED
直流电压表:× 1个,50V, 显示模式︰0.5”LED
交流电压表:× 1个,500V,显示模式︰0.5”LED
交流电流表:× 1个,5A,  显示模式︰0.5”LED
交流电压表:× 1个,50V, 显示模式︰0.5”LED
交流电流表:× 1个,50A, 显示模式︰0.5”LED
时间、温/湿度表:× 1个,-20~99.9℃  显示时间,室内温、湿度
风机转速表:× 1个,5A,  显示模式︰0.5”LED
风速风向仪:风速:0~45M/S
风向:0~360°
精度±0.3M/S±3°
工作电源:AC220V,50HZ,DC12V可选
过风速报警、欠风速报警、液晶显示风速、配有与PC通讯的接口
8.电气开关操作柜
交流漏电开关、紧急停止开关、仪表开关、风机输入开关、直流输入开关
仪表显示、控制按钮(开关)、智能型风光互补控制器、风速仪、鼓风机调速。
9、监控软件
PC监控模块:监控主机、监控软件。
显示内容:蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率,能量模拟图,当前风速(米/秒),当前风向(度),当前风力资源平估。

三、实训项目
1.风力发电基础理论原理性实验
2.风力发电系统设计实验
3.风力发电基础理论与应用技术仿真实验
4.风力发电相关测量技术实验
5.风力发电控制技术实验
6.风力发电电力电子实验
7.过放保护、过放恢复、过充保护、过充恢复
8.过风速报警、欠风速报警、液晶显示风速
9.风力发电系统的直接负载实验
10.风力发电系统的风速变化影响实验
11.限速机械保护系统原理实验
12.限速电控保护系统原理实验
13.风机过功率保护实验
14.风机超速保护实验
15.不同转速下风力发电曲线实验
16.风况检测实验
17.独立风机系统实验
18. 综合实验。
四、产品配置

序号 名     称 型  号 数 量 单 位 价 格
1 风力发电系统操作台   1
2 400W风力发电机   1
3 塔架、拉索   1
4 转速仪表(含支架)   1
5 风力发电控制器   1
6 蓄电池组55Ah   1
7 实验附件   1
8 软件   1
