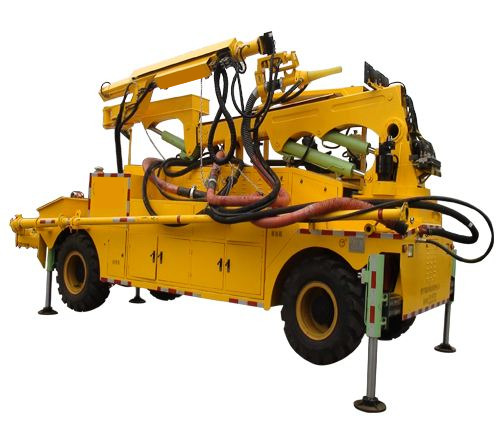

混凝土喷浆车实训装置QY-GCJX17
文章来源：
装置可以用于了解混凝土喷浆车的结构及工作原理，驱动及控制方式。能完成支腿伸出、放下、水平调整、位置控制，机械臂前伸、收拢，机械臂架左右回转等，它由泵站、气站、料仓、回转臂架、机械臂、喷头等组成，整机钢架结构采用冷轧钢板焊接结构设计。内置式动力泵站系统，电机泵组一轴式安装组合、风冷式散热、一体化气泵、万向刹车脚轮结构。采用电液控制与手动控制形式，动力元件、执行元件、控制原件、辅助元件均采用华德、亚德客、榆次等知名工业品牌元件。
一、实验项目
1、混凝土喷浆车各元部件结构及工作原理观摩。
2、混凝土喷浆车仿真实训装置臂架机械演示控制实验。
3、可编程序控制器（PLC）电气控制实验：机-电-液-气一体控制实验。
二、实验内容
1、臂架操作实验：
1）液压支腿伸出→放下→水平调整→位置控制。
2）臂架回转→搅拌机启动→泥浆泵启动→喷浆臂起升→喷浆臂前移→位置及角度调整。
3）臂架回位→泥浆泵停止→搅拌机停止→机械臂架回位。
2、可编程序控制器（PLC）电气控制实验：机-电-液-气一体控制实验。
三、技术参数及指标：
1、主要参数：排量：5.9ml/rev；
2、油泵电机：M3P4H523/ VAI-15F-A3转速：1420r/min；
3、变量叶片泵组：1套 驱动功率：1.5KW；
4、型号：2HP+VC1-25F-A3；
5、电源：220V/380V 50Hz；
6、最高使用压力：7Mpa；
7、风冷却器：1台；
8、型号：AW0608；
9、压力：1.4Mpa；
10、流量：20L/min；
11、功率：65W；
12、电源：220V；
13油箱：容积80L、过滤精度：10μm。
四、配置清单
| 序号 | 型号 | 名称 | 制造厂家 | 数量 | 备注 |
| 1 | JG-A | 机械臂架 | 上海求育 | 1 | |
| 2 | JG-02 | 泵送部分 | 上海求育 | 1 | |
| 3 | JG-01-10-14 | 车架 | 上海求育 | 1 | |
| 4 | JG-00 | 臂式泵送系统 | 上海求育 | 1 | |
| 5 | JG-01-01 | 臂座 | 上海求育 | 1 | |
| 6 | JG-01-06 | 臂座垫板 | 上海求育 | 1 | |
| 7 | JG-01-07 | 臂座驱动大齿轮 | 上海求育 | 1 | |
| 8 | JG-01-02 | 臂座上弯管 | 上海求育 | 1 | |
| 9 | JG-01-09 | 臂座下弯管 | 上海求育 | 1 | |
| 10 | JG-01-05 | 臂座油管接头 | 上海求育 | 1 | |
| 11 | JG-01-10-01 | 齿轮档盖 | 上海求育 | 1 | |
| 12 | JG-01-08 | 大齿轮托板 | 上海求育 | 1 | |
| 13 | JG-01-04-02 | 钢管联接件一 | 上海求育 | 1 | |
| 14 | JG-01-04-03 | 钢管联接件二 | 上海求育 | 1 | |
| 15 | JG-01-04-01 | 活动管套外固定圈 | 上海求育 | 1 | |
| 16 | JG-01-04 | 活动管套 | 上海求育 | 1 | |
| 17 | JG-01-05-03 | 活动套环 | 上海求育 | 1 | |
| 18 | JG-01-10-12 | 减速器端联轴器 | 上海求育 | 1 | |
| 19 | JG-01-10-08 | 减速器机体 | 上海求育 | 1 | |
| 20 | JG-01-10-00 | 伸展臂驱动减速机 | 上海求育 | 1 | |
| 21 | JG-01-05-05 | 推力轴承支撑圈 | 上海求育 | 1 | |
| 22 | JG-01-10-06 | 涡轮 | 上海求育 | 1 | |
| 23 | JG-01-10-03 | 涡轮输出轴 | 上海求育 | 1 | |
| 24 | JG-01-10-07 | 涡轮输出轴闷盖 | 上海求育 | 1 | |
| 25 | JG-01-10-04 | 涡轮输出轴透盖 | 上海求育 | 1 | |
| 26 | JG-01-10-05 | 涡轮限位套 | 上海求育 | 1 | |
| 27 | JG-01-10-10 | 蜗杆 | 上海求育 | 1 | |
| 28 | JG-01-10-09 | 蜗杆闷盖 | 上海求育 | 1 | |
| 29 | JG-01-10-11 | 蜗杆透盖 | 上海求育 | 1 | |
| 30 | JG-01-10-02 | 小齿轮 | 上海求育 | 1 | |
| 31 | JG-01-12-00 | 一臂 | 上海求育 | 1 | |
| 32 | JG-01-12-03 | 一臂拉杆销 | 上海求育 | 1 | |
| 33 | JG-01-12-08 | 一臂油缸档盖 | 上海求育 | 1 | |
| 34 | JG-01-12-06 | 一臂油缸连接销 | 上海求育 | 1 | |
| 35 | JG-01-11 | 一臂油缸座 | 上海求育 | 1 | |
| 36 | JG-01-12-01 | 一臂主臂架 | 上海求育 | 1 | |
| 37 | JG-01-12-05 | 一二臂连接销 | 上海求育 | 1 | |
| 38 | JG-01-12-04 | 一二臂连接销挡块 | 上海求育 | 1 | |
| 39 | JG-01-12-02 | 油缸臂架拉杆 | 上海求育 | 1 | |
| 40 | JG-01-12-07 | 油缸拉杆限位套 | 上海求育 | 1 | |
| 41 | JG-01-05-04 | 中心柱 | 上海求育 | 1 | |
| 42 | JG-01-05-06 | 中心柱螺母 | 上海求育 | 1 | |
| 43 | JG-01-05-02 | 轴承档盖 | 上海求育 | 1 | |
| 44 | JG-01-05-01 | 轴承座圈 | 上海求育 | 1 | |
| 45 | JG-B-06 | 液压泵站 | 上海求育 | 1 | |
| 46 | JG-C-07 | 气泵 | 上海求育 | 1 |
