- 产品名称：桥式起重机实训装置(岸桥)QY-GCJX09
- 产品型号：桥式起重机实训装置(岸桥)QY-GCJX09_上海求育科教设备有限公司
- 产品价格：

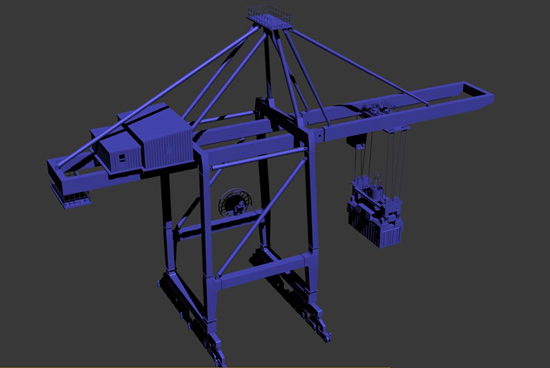

桥式起重机实训装置(岸桥)QY-GCJX09
文章来源：
桥式起重机实训装置（岸桥）是港口物流机械的重要组成部分，是集装箱转运的主要机械装卸机械，是工程机械中用途很广泛的一个机种。它是海港、海运码头等工程中起运、吊装的专用作业机械。
一、实验项目
1、桥式起重机前后悬臂，双吊架等机电传动各部件结构及工作原理观摩和操作实验。
2、桥式起重机装吊机械演示控制实验。
二、实验内容
1、起重机械演示控制实验一
小车前移动Þ吊具升起 Þ吊具下降Þ吊装货物；
2、起重机械演示控制实验二
小车后移动Þ吊具降下 Þ卸载货物Þ返回；
3、可编程序控制器（PLC）电气控制实验：机-电-体控制实验。
1) PLC指令编程控制；
2) PLC编程软件的学习与使用；
3) PLC与计算机的通讯、在线调试；
三、性能与特点
1、本实验装置按实物一定比例、采用型钢、45号钢精加工制作，表面喷塑处理，落地式结构，远程控制台操作集机、电、液控制于一体。
2、开放式电气控制操作台柜，整体结构紧凑，协调，布局美观大方，实用性强，可供4-6人实验。
4、实验装置是按实物的结构与缩小比例制作而成，能够真实地体现其机械的实际工况，使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。
5、实验控制采用操作杆、按钮控制和自动控制两种方式。
6、带三相漏电保护、输出电压380V/220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压保护，防止误操作损坏设备。
四、主要技术参数
1、起重机组：
起吊用交流带减速调速电机、功率：0.75KW：1台（带制动）、转速：12-200r/min，输入电压：220V
小车用交流带减速调速电机、功率：0.40KW：1台（带制动）、转速：12-200r/min，输入电压：220V
2、实训台
外形尺寸：2100×1000×1800mm
重量：约500kg以上
3、吊具：1具 （吊钩）
五、产品配置
| 序号 | 名称 | 规格型号 | 数量 | 厂 家 | 备 注 |
| 扩展机械模块1（起重机械） | |||||
| 1 | 变频带减速调速电机组 | 0.75KW | 1 | 森立玛或同等品牌 | 带制动 |
| 2 | 变频带减速调速电机组 | 0.4KW | 1 | 森立玛或同等品牌 | 带制动 |
| 3 | 前臂 | 1 | 上海求育 | ||
| 4 | 主梁 | 1 | 上海求育 | ||
| 5 | 后臂 | 1 | 上海求育 | ||
| 6 | 小车 | 1 | 上海求育 | ||
| 7 | 吊具（吊钩） | 1 | 上海求育 | ||
| 8 | H形门架带座 | 1 | 上海求育 | ||
| 9 | 远程控制台 | 1 | 上海求育 | ||
| 测控元器件 | |||||
| 17 | PLC | FX1S-20MR | 1 | 三菱 | |
| 18 | PLC通讯电缆 | 1 | 三菱 | ||
| 19 | 接近开关 | LJ12A3-4-Z/BX | 2 | 长丰电子 | |
| 20 | 中间继电器 | HH54P | 9 | 前进电器 | DC24V |
| 21 | 接触器 | CJ20-25 | 3 | 德力西 | 20A 220V |
| 22 | 三相漏电保护开关 | DZ47LE | 1 | 德力西 | C20 |
| 23 | 塑料外壳式断路器 | DZ108-20 | 2 | 德力西 | 6.3-10A |
| 24 | 单极断路器 | DZ47-63 | 2 | 德力西 | C6 1P |
| 25 | 单极断路器 | DZ47-63 | 2 | 德力西 | C3 1P |
| 26 | 紧停按钮 | LAY50-11Z | 1 | 上海双科 | |
| 27 | 自锁带灯按钮 | LAY50-11DT/24 | 12 | 上海双科 | |
| 28 | 两档旋钮 | LAY50-11X2 | 2 | 上海双科 | |
| 29 | 信号灯 | NXD-211 | 21 | 上海双科 | 24V |
| 30 | 开关电源 | HS-150-24 | 1 | 上海明纬 | |
| 31 | 普通按钮 | CAY50-11 | 9 | 上海双科 | |
| 31 | 快速插头插座 | XS12K2P | 18 | 锦连电器 | 二芯 |
| 33 | 二极管 | ZN4007 | 6 | MIC | 200V |
| 34 | 电器控制模块 | 1 | 上海求育 | ||
| 软件与文档资料 | |||||
| 35 | PLC编程软件 | 1 | 三菱 | ||
| 36 | PLC编程手册 | 1 | 三菱 | ||
| 37 | 实验指导书 | 1 | 上海求育 | ||
| 38 | 装箱单 | 1 | 上海求育 | ||
