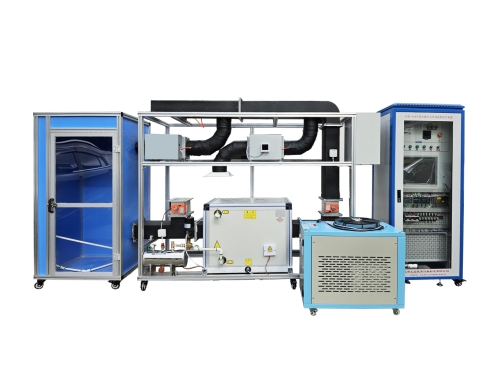

一、产品概述
1、VAV是（变风量系统）的简称，在VAV系统 中有“全VAV变风量中央空调系统”和“半VAV变风量中央空调系统”在空气调节系统，为了应对数十台末端负荷的不同变化，当其它BOX房间风口温度不变、输冷/热介质流量不变的情况下，通过自动改变单个负荷较大BOX出风量来调整冷/热量的输送，以满足单个BOX变化的需求。称全VAV变风量中央空调系统。简单的改变主风管的关风量现实制冷、制热量的增量或者减少,称半VAV变风量中央空调系统，

2、本系统采用全VAV变风量中央空调系统。

二、产品特点

1、控制原理：

具有真实的中央空调系统(VAV和BOX风机盘管+新风系统)和相应的楼宇自动控制系统、完全真实的钱VAV环境。让学生进行楼宇暖通监控系统的元件、作用、组成和原理的认识实训。

2、智能调节技术

采用智能DDC控制系统采用自动水流量控制（流量积分调节阀）变频控制技术，智能变频控制系统，达到操作方便、节能降噪的目的，系统是根据BOX工作动态来控制主机系统的送风量，风压，冷媒水的流量来控制温度

3、全VAV应用模式：

包括自动模式、加热模式、制冷模式、 清晨预冷模式、夜间净化模式和紧急模式。

*4、 BOX控制技术

采用采集box房间数量的开度控制技术，内部安装好了控制数据协议BACnet Router；通讯介质：通过主DDC控制器从而来控制风柜变/定压高低来控制主管风量。整个系统 由数个box控制箱来采集数据，经中央空调系统 主控制器处理，实现各个房间，大厅和独立变风量控制，每个box控制箱可单独控制单个房间的风量、风速度，从而实现温度精确控制。BOX系统，一台用于大厅。一台用于房间，分别主机分实时采集单个BOX的工况，阀门开度，温度，风速度。

5、冷热单风道系统+变风量+供冷+热

设备采用冷热单风道系统模式（变风量+供冷+供热），配有冷水机机组、共板风管、BOX子系统、冷水系统、供热系统、处理风柜组成的中央空调控制装置，其工况由自己独立控制。由控制面板自由控制，制冷、制暖，、温度调节。

三、产品参数

1、工作环境：环境温度范围为-5℃～+40℃  相对湿度＜85%(25℃)  海拔＜ 4000m

2、装置容量：＜4.8kVA

3、外形尺寸：4000mm×1000mm×2000mm

4、制冷剂类型：R22

5、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准

6、电压：输入电源：380V±10% 50Hz

四、设备配置功能

* 1、box模块2套：

1）组成：由风速6～8m/s, 干管路内风速8～14m/s；6个通用输入点(UI),2个数字输入点田(BI),2个模拟输出点(AO),3个数字输出点(BO)和4个可配置的输出点(CO)，可测量风量风阀控制器4-20MA，压差传感器4-20MA。

2）采用采集box房间数量的开度控制技术，从而来控制风柜变/定压高低来控制主管风量。整个系统 由数个box控制箱来采集数据，经中央空调系统 主控制器处理，实现各个房间，大厅和独立变风量控制，每个box控制箱可单独控制单个房间的风量、风速度，从而实现温度精确控制

2、主风通风设备设计风量：

通风柜面风速：0.3～0.8 m/s，单台通风柜设计风量1500m3/h，电压380V
3、  VAV主风与支风道变风量系统：
1）主风道：采用定风压传感器检测控制，能够快速有效的保证通风柜压力，风压传感器检测到面风压变化时，控制器发出信号给0-10V执行器，通过改变风压值，来稳定风压。

2）全VAV支管路控制：为了应对数十台末端负荷的不同变化，当其它BOX房间风口温度不变的、输冷/热介质流量不变的情况下，通过自动改变单个负荷较大BOX出风量来调整冷/热量的输送，以满足单个BOX变化的需求

4、风速度传感器
通风柜的风速传感器实时监测真实的面风速，当面风速不在设定范围内时DC24V/0-10V

5、VAV变风量电器风柜控制柜：

由D720-0.4K 变频器、 7寸触摸屏、数据采集模块组成，能监控最大风量和最小风量功能，

静压传感自动变频控制情况下，可以根据开启通风设备的数量变化，启动最大风量和最小风量功能
6、消防排烟功能：

系统包括：排烟阀、防火阀。整体联锁，实现气流的有序流动，平衡系统风量，防止气流反串、倒流。 在火灾时能开动消防排烟连通

7、制冷主机：

2P冷水主机220V/风冷，为系统提供冷水冷水机：5000W,侧出风水泵  3T、出水温度7度，回水温度12度、智能水机控制（含：高压传感器，低压传感器，智能触控屏）

8、加热器：

由中央空调专用不锈钢加热组成3 KW/220V

9、冷/热媒水系统

水系统是中央空调的神经末端系统 ，为终端用户提供冷媒水和热媒水，系统配置1台冷/热水泵。整个中央空调采用DDC作为主控机，由计算机通过通信线与DDC进行通信，从而控制整个空调的运行

10、模拟房间

尺寸：900*800*1800铝合金组成的模拟房间，房间内有一个BOX子系统，可为房间提供独立的VAV变风量演示、

11、系统送风管道

1）VAV变风量送风管道路中有两套BOX子系统，一套为大厅BOX主机，另外一套送到房间，两个可单演示VAV变风量过程。从而观察整机系统的VAV控制过程，尺寸：100*600*400MM、风量：1500制冷量：2500W。

水流量：2T

2）整体风管子结构使通能的共板式结构，方便折装

12、DDC控制器：

DDC控制器：12个通用输入点(UI)、8个数字输入点(DI)、6个模拟输出点(AO)、8个数字输出点(DO)

13、BOX温度控制器2个

液晶面板、可设定制冷温度、制热温度，输入方式DI输入4-20MA，DO输出4-20MA。

14、 控制柜：

1）铁质双层亚光密纹喷塑结构，结构坚固。前门采用透明设计，可观察到中央控制器、接触器、保护器等控制元件。面板上面有控制开关旋钮、工作状态指示灯、系统流程图
