电气安装与维修实训考核装置QY-DQS08

文章来源：

产品名称：电气安装与维修实训考核装置QY-DQS08
产品型号：QY-DQS08
产品价格：

一、产品简介

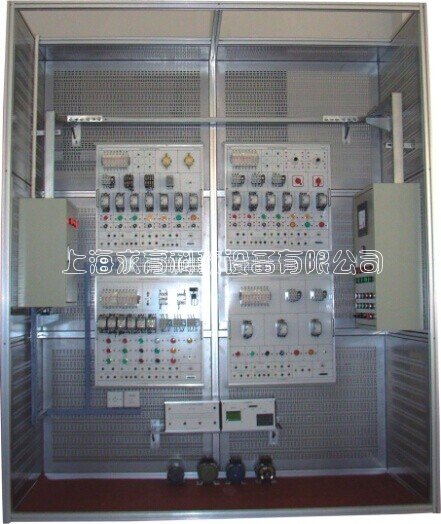

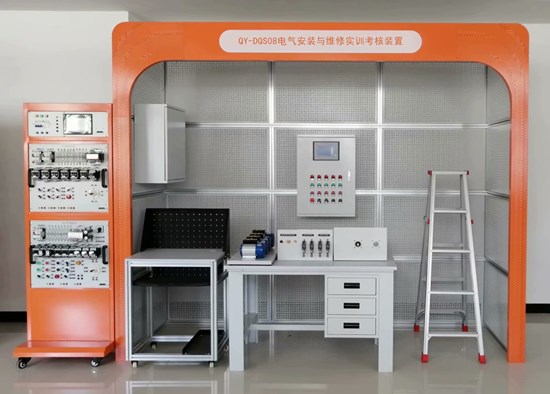

QY-DQS08高级电气安装与维修实训考核装置按实际房间比例设计，利用房间内部的立体空间以培养学生电气安装技能为主，融电钳工技能实训、电气故障诊断和电气故障维修为一体的技能性实训装置。是
二、产品功能：
设备采用钢制网孔板和铝合金型材组接而成。横向、丛向宽度合适，可以模拟现场线路的转向布置。网孔板可以方便拆下。可进行电工安装。如桥架安装、PVC管安装、吊灯、白炽灯座、日光灯、开关、插座、控制箱、配电箱等，包含有交流异步电动机、直流电动机、步进电机、伺服电机、温度控制器、电偶、PLC、变频器触摸屏等控制与受控对象。每个操作组配套一可移动式工具车和元件柜，便于对元件的保管和安装施工。从根本上解决了学校在普通墙面上进行的安装培训的使用不方便、实训范围窄的问题。
设备组装灵活方便，可以根据学校的实际教学条件组成，2人组、3人组、4人组等、单面、双面等不同的方式。长度组合基于2个0.8米的基本组合单元，辅助配有0.2米、0.4米的组合单元，形成不同的长度组合，以满足不同的教学场地。
三、技术参数：
1、工作电源：三相五线供电 AC 380 V/220 V ±7.5% 50 Hz。
2、工作环境：用绝缘地板（或使用绝缘地毯）。
3、实训装置主网孔板尺寸：长（mm）×宽（mm）约798×768。
4、实训装置外形尺寸：见配置清单。
5、实训装置材料：铝合金。
6、最大功率消耗 ≤1.5KW。
7、安全保护措施：具有接地保护、过流、过载、漏电保护功能，符合相关的国家标准。
8、2人实训组（单面）：长×宽×高约2006mm×1003mm×2410mm。
四、实训项目：
1、电表箱的安装。
2、配电箱的安装。
3、日光灯的安装。
4、白炽灯的安装。
5、吸顶灯的安装。
6、节能灯的安装。
7、高压钠灯的安装。
8 、PVC管的处理与布置。
9 、PVC管的穿线。
10、开关与插座的安装。
11、分线盒的安装。
12、线路分配设计。
13、施工规范的学习与训练。
14、安全施工要求学习与训练。
15、两地控制一盏灯。
16、线槽布线施工训练。
17、隐蔽工程施工训练。
18、隔离开关的安装。
19、配电线路的接线实训。
（1）金属桥架的组合与安装实训。
（2）塑料线槽的敷设实训。
（3）金属线管的敷设实训。
20、电气控制箱的安装。
21、电气控制电路安装实训。
（1）三相异步电动机直接起动、停车的控制电路连接。
（2）接触器联锁的三相交流异步电动机正、反转控制电路的连接。
（3）按钮联锁的三相交流异步电动机正、反转控制电路的连接。
（4）按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接。
（5）三相交流异步电动机Y-△（手动切换）启动控制电路的连接。
（6）三相交流异步电动机Y-△（时间继电器切换）启动控制电路的连接。
（7）定子绕组串联电阻启动控制电路的连接。
（8）三相交流异步电动机能耗制动控制电路的连接。
（9）三相交流异步电动机反接制动控制电路的连接。
（10）多台（3台及以下）电动机的顺序控制电路的连接。
（11）电动机的往返行程控制电路的连接。
（12）直流电动机的正反转控制。
（13）直流电机的调速实验。
（14）普通车床控制电路的连接。
（15）电动葫芦控制电路的连接。
（16）三相交流异步电动机既能点动，又能连续转动的控制电路连接。
（17）两地控制电路的连接。
（18）按钮切换的双速电动机调速控制电路的连接。
（19）时间继电器切换的双速电动机调速控制电路的连接。
（20）离心开关配合的反接制动控制电路的连接。
22、变频器面板功能参数设置和操作实训。
23、变频器对电机点动控制、启停控制。
24、电机转速多段控制。
25、工频、变频切换控制。
26、基于模拟量控制的电机开环调速。
27、基于面板操作的电机开环调速。
28、变频器的保护和报警功能实训。
29、基于PLC的变频器开环调速。
30、 PLC控制电机顺序启动。
31、PLC控制三相异步电动机Y-△启动电路。
32、触摸屏的参数设置。
33、触摸屏的编程。
34、触摸屏、PLC、变频器的综合实训。
35、两相混合式步进电机的控制。
36、交流伺服电机的控制。
37、 CA6140车床电路智能考核实训。
38、 M7120磨床电路智能考核试训。
39 、X62W万能铣床智能考核试训。
40 、T68镗床智能考核试训。
五、装置配置：

序号	名称		规格/型号	单位	数量	备注（说明）
1、配电箱部分
1	三相四线电度表			只	1	5A,接线端子连接
2	单相电度表			只	1	(选配)5A,接线端子连接
3	闸刀开关			只	1	3极，30A
4	电流互感器			只	3	30/5
5	漏电型空气开关		DZ47LE-62/C32	只	1	3P+N
6	空气开关		DZ47-62/C6	只	2	3P
7	漏电型空气开关		DZ47LE-62/C6	只	1	2P
8	空气开关		DZ47-62/C3	只	3	1P
9	电流表		2L6-A	只	3	5A
10	电压表		2L6-V	只	1	400V
11	电压转换开关			只	1
12	配电箱箱体			只	1	含接地排、接零排
2、照明套件
1	日光灯组件		8W	套	1
2	节能灯		9W	只	2
3	钠灯		100W	套	1	含灯头及镇流器和灯罩
4	螺口平灯头		E27	只	2
5	声控开关			只	1
6	泰力1插			只	1
7	泰力2插			只	1
8	泰力1开		118型（带明装底盒	只	1
9	飞雕2开		86型（带明装底盒）	只	4
10	飞雕4开		86型（带明装底盒）	只	2
11	吸顶灯		11~12W	只	1	配节能灯管
12	触摸开关			只	1
3、电气控制箱
1	组合开关	ZH20A		只	1
2	塑壳开关	20A		只	2
3	接触器	CJ20-9A/220V		只	7
4	软启动器	10A		只	1
5	三菱PLC	FX2N-24MT		只	1
6	三菱模拟量模块	FX0N-3A		只	1
7	三菱变频器	D740/0.75kW		只	1
8	时间继电器			只	2
9	热继电器			只	3
10	温度控制器			只	2
11	继电器	JQX-13F（2组触点）		只	1
12	接线端子排			只
13	开关电源	24V/5A一只，2A一只
14	安装导轨			条
4、电机
1	三相交流异步电动机	（单速60W）		只	1
2	三相交流异步电动机	（单速60WY/△接法）		只	1
3	三相交流异步电动机	（双速60W）		只	1
4	步进电机			只	1
5	交流伺服电机			只	1
6	它励直流电动机	（60W/110V）		只	1
5、传感器
1	行程开关			只	4
2	光电传感器			只	4
3	电容式传感器			只	1
4	电感式传感器			只	1
5	温度传感器（热电偶）			只	1
6	按钮			只	11
7	指示灯			只	15
8	触摸屏			只	1
9	选择开关			只	2
6、线路器材
1	PVC管	Φ16mm		根	2	3米
2	PVC直通	Φ16 mm		只	10
3	PVC杯梳	Φ16 mm		只	30
4	扎带	3×100mm		包	1	500只/包
5	M4*20螺丝（带帽）	200只/套		套	1	带2只平垫、1只弹垫
6	行线槽	3025		根	2	2米/根
7	绝缘导线	BVR1.5mm		盘	3	红、绿、黄各1盘
		BVR1.0mm		盘	2	蓝、双色个1盘
8	PVC线槽	40×20mm		根	2	3米/根（白色）
		25×15mm		根	2	3米/根（白色）
9	金属桥架	50×30系列		套	1
10	异型号码管	1.5mm		米	6
11	冷压叉	SVΦ1.5mm		只	280	红、绿、黄各80只，蓝、黑各20只
12	缠绕带	Φ10mm（10米/包）		包	2
13	管卡	16U型		只	30
14	金属线管	Φ16 mm		根	2	3米/根
15	金属线管直通	Φ16 mm		只	10
16	90°弯通	Φ16 mm		只	4
17	金属杯梳	Φ16 mm		只	10
18	金属暗盒	86型		只	2
19	自攻丝	Φ6×15mm		只	100
7、电工工具
1	尖嘴钳	120mm		把	1
2	剥线钳			把	1
3	压接钳			把	1
4	电工钳	200mm		把	1
5	一字螺丝刀	Φ4×100mm		把	1
6	十字螺丝刀	Φ4×100mm		把	1
7	验电笔	500V		支	1
8	万用表	MF500		只	1
9	铝合金人字梯	1.5 m		付	1
10	平锉刀	200mm		把	1
11	钢卷尺	3m		把	1
12	电工刀			把	1
13	钢直尺	300mm		把	1
14	直角尺	200mm		把	1
15	活动扳手	6吋		只	1
16	六角扳手			套	1
17	手锯弓			把	1
18	手锯条	细牙
19	弯管器	用于Φ16PVC管		只	1
20	兆欧表	500V		只	1
21	角向砂轮机			台	1
22	砂轮切割机			台	1
23	手电钻	220V（0～10）		台	1
8、其他
1	电气安装与维修实训考核装置台架（2人组标准配置）	长×宽×高= 2006mm×1003mm×2410mm		组	1
2	元件存放柜	900mm×450mm×2000mm		个	1
3	可移动工具台	930mm×740mm×860mm		辆	1
4	电加热器（电热源）			只	1
5	配电箱	明装式		只	1
6	漏电型空气开关			只	2
7	空气开关			只	2
8	机床考核挂板	CA6140车床电路		块	1
		M7120磨床电路		块	1
		X62W万能铣床电路		块	1
		T68镗床电路		块	1
9	机床考核挂板支架	专用		块	1
10	绝缘地毯			㎡	6
