电气设备安装调试工技能实训装置QY-DQS04

    文章来源:

  • 产品名称:电气设备安装调试工技能实训装置QY-DQS04
  • 产品型号:QY-DQS04
  • 产品价格:155000元

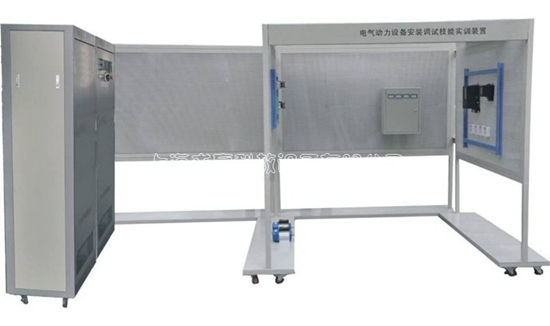

电气设备安装调试工技能实训装置

一、 产品简介
QY-DQS04电气设备安装调试工技能实训装置 是根据国家职业资格培训教材编审委员会编写的《电气设备安装工》相关的技能培训要求而研制的实训设备,可完成《电气设备安装工(初级)》、《电气设备安装工(中级)》的电气设备安装调试技能实训,是各职业院校、技工学校、培训中心等单位对电气设备安装工技能培训的理想设备,同时也是初级、中级电气设备安装工技能考核的理想鉴定设备。
二、 产品特点
设备在结构上以建筑模型(包含了电缆敷设备管模拟、变压器及配电室、二次接线及室内布线等典型结构)为基础,由电缆敷设、电力变压器的安装、10KV低压电缆终端的制作、小型配电箱安装、线管布线、电动机的安装等部分组成,各部分既可独立实训,也可组合成系统综合实训。
1.电缆线路施工采用角钢挑架真实模拟现场电缆施工,包括低压电缆终端及中间接头的制作。
2.电力变压器采用特殊制作的小型干式电力变压器进行接线、安装及核相测试等。
3.断路器安装采用小型断路器来模拟现场少油断路器
三、技术性能
1.输入电压:三相四线制380V±10%  50HZ
2.工作环境:环境温度范围为-5℃~+40℃  相对湿度<85%(25℃) 海拔<4000
3.容量装置:<6KVA
4.外形尺寸:4800mm×2400mm×2000mm
四、装置配备
1.交直流电源、电气设备配备
(1)电源部分
三相四线380V市电经漏电保护器、接通总开关,由接触器通过起、停按钮进行操作送电,采用380V市电来模拟10KV电网进线电压。
提供220V(0.5A)励磁电源及0~250V(3A)连续可调稳压电枢电源(具有过压、过流及短路保护功能)各一组,并设有直流数显电压表及切换开关。
设有10KV指针式交流电压表三只指示输入的三相电源线电压。交流电源输出端设有过流保护及漏电保护功能。
(2)配备一根1KV低压电缆线用于电缆敷设实训,配备一套户外型电缆终端附件和一套室内型电缆终端附件,用于低压电缆制作训练。
(3)配备电缆支架一组,用于电缆敷设训练。
(4)配备一台5KVA干式变压器,用于变压器安装实训
(5)配备一套小型配电箱用于二次接线布线操作,配电箱上设有一台电压表和三只电流表
(6)配备室内布线用线管以及配套弯头和接线端子用于二次接线操作
(7)配备350W直流电机一台
(8)配备1.1KW三相鼠笼式异步电动机一台
(9)配备硬质导线,用于室内布线
 (10)配备断路器、熔断器、交流接触器、热继电器、按钮等低压电器,用于完成电动机控制线路的安装调试实训.
2.仪器工具
配有电工常用工具2套(含配有电工常用工具2套(含剥线柑、尖嘴柑、
十字螺丝刀、一字螺丝刀、斜口柑、电工刀、小钢锯及锯片等)电烙铁1把,卷尺1把、钳形电流表1只,500V等级兆欧表1只,数字万用表1只.
五、实训项目
(一)电缆线路的施工
1.电缆的耐压测试和绝缘检测
2.电缆支架的安装
3.电缆的敷设
4.电缆的户外式终端制作
5.电缆的户内终端制作
(二)变配电设备的安装
1.变压器的安装
2.变压器的接线及检测
3.配电箱的安装
4.断路器的安装
5.配电箱的接线
6.电气二次接线
7.线管的敷设及布线
(三)电动机的安装
1.电动机的绝缘测试
2.电机的就位安装
3.电机的首末端判别
4.电机机组的安装
5.电机控制回路元器件的安装
6.电机的接线与运行
