电气控制系统安装与调试实训设备QY-DQS01

    文章来源:

  • 产品名称:电气控制系统安装与调试实训设备QY-DQS01
  • 产品型号:QY-DQS01
  • 产品价格:
一. 产品简介

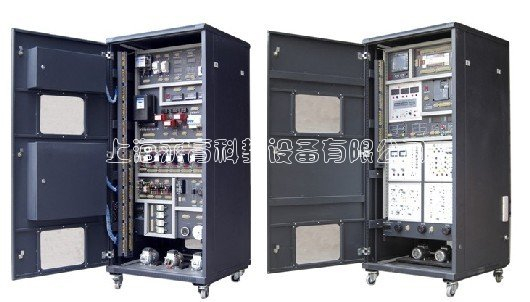

QY-DQS01电气控制系统安装与调试实训设备包括有柜架、观察窗、仪表操作盘、电气系统、电机机组组成,电气系统由多个部分前后面板纵向展开排列,包括触摸屏部分、PLC主机部分、变频器部分、电力电子部分、直流电源部分、电力拖动与继电控制部分,电机轴功率、力矩、转速测量部分,交直流电压、电流,单三相交流电能、交流功率、功率因数测量部分等组成。
装置按生产现场的电气控制柜设计,元件按生产实际中常用的控制电路配备,选用元件与生产、生活中实际使用的元件一样,配备漏电保护、过载和电路保护,保障人身安全和设备使用安全。
二、实训项目
1) 单相电度表的连接;
2) 直接式三相有功电度表的连接;
3) 间接式三相有功电度表的连接;
4) 电流互感器与电流表完全星形接线;
5) 电流互感器与电流表不完全星形接线;
6) 转换开关与电压表连接测量三相电压。
7) 功率因数的测量;
8) 功率表一表法测量三相负载;
9) 功率表两表法测量三相负载;
10) 电流表与电流互感器Y连接电路的安装;
11) 电流表与电流互感器V连接电路的安装;
12) 交流异步电动机的点动控制电路连接;
13) 交流异步电动机的单向连续转动的控制电路连接;
14) 三相异步电动机直接起动、停车的控制电路连接;
15) 接触器联锁的三相交流异步电动机正、反转控制电路的连接;
16) 按钮联锁的三相交流异步电动机正、反转控制电路的连接;
17) 按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接;
18) 万能转换开关控制三相异步电动机的正反转;
19) 三相交流异步电动机Y-△(手动切换)启动控制电路的连接;
20) 三相交流异步电动机Y-△(时间继电器切换)启动控制电路的连接;
21) 定子绕组串联电阻启动控制电路的连接;
22) 三相交流异步电动机能耗制动控制电路的连接;
23) 三相交流异步电动机反接制动控制电路的连接;
24) 多台(3台及以下)电动机的顺序控制电路的连接
25) 电动机的往返行程控制电路的连接;
26) 直流电动机的正反转控制;
27) 直流电机的调速实验;
28) 他励直流电动机的机械性能测试;
29) 普通车床控制电路的连接;
30) 电动葫芦控制电路的连接;
31) 三相交流异步电动机既能点动,又能连续转动的控制电路连接;
32) 两地控制电路的连接;
33) 按钮切换的双速电动机调速控制电路的连接;
34) 时间继电器切换的双速电动机调速控制电路的连接;
35) 离心开关配合的反接制动控制电路的连接;
36) 变频器面板功能参数设置和操作实训;
37) 变频器对电机点动控制、启停控制;
38) 电机转速多段控制;
39) 工频、变频切换控制;
40) 基于模拟量控制的电机开环调速;
41) 基于面板操作的电机开环调速;
42) 变频器的保护和报警功能实训;
43) 基于PLC的变频器开环调速;
44) PLC交通灯控制实训;
45) PLC控制电机顺序启动;
46) PLC控制三相异步电动机Y-△启动电路;
47) 触摸屏的参数设置;
48) 触摸屏的编程;
49) 触摸屏、PLC、变频器的综合实训;
50) 两相混合式步进电机的控制;
51) 两相混合式不进电机的力矩测量实训;
52) 交流伺服电机的控制;
53) 交流伺服电机的力矩测量实训;
54) 三相晶闸管全控桥式整流电路;
55) 三相晶闸管KC785集成触发电路;
56) 电流调节器、速度调节器及过流保护电路;
三、产品配置

1 实训柜 1套 每台占地小于2平方米;输入电压三相四线380V,50HZ;功率不大于2KVA。
2 三相异步电机、三相异步电动机带离心开关、直流电动机、直流测功机(测速发电机)一体机(带底座)、双速异步电机。 1套 微型演示电机
3 转速机械功率测量仪 1套 含转速转矩及机械功率 三位半显示
4 19芯航空线(铜芯) 4根 不小于2米/根
5 PLC主机 1套 FX2N-48MR带RS485通信模块,配编程电缆
6 变频器 1套 三菱FR-E740   0.75KW;三相380V
7 两相混合式步进电机及驱动器 1套
8 触摸屏(液晶彩显) 1套 7吋
9 仪表模块 1套 含交流电压表、电流表、功率因素表
10 电源模块 1套 含三相交直流电源、整流桥、实训用变压器:(输入)380v/220v(输出)110v、36v、20v(两组)、12v、6.3v;励磁电源等。
11 电力电子模块1 1套 面板采用PCB原板,采用工业现场实际电路;内置三相隔离变压器、三相同步变压器等电源。
12 电力电子模块2 1套 面板采用PCB原板,采用工业现场实际电路;内置内置电流调节电路、速度调节电路、过流保护电路、PWM控制的开关型稳压电源电路。
13 测量仪表 1套 含数字交流电压表、电流表,直流电压表,直流电流表
14 可调负载 1套 3只大功率磁盘电阻
15 电力拖动模块1 1套 含三相漏电保护断路器、3P熔断器、1P熔断器、时间继电器、指示灯、交流接触器、热继电器、按钮、急停开关、端子排等。
16 电力拖动模块2 1套 含行程开关、主令开关、万能转换开关、交流接触器、热继电器、电子时间继电器、指示灯、按钮、端子排等。
17 机床考核模块 1套 包括车床、铣床、钻床及答题器
18 维修电工电力拖动仿真软件 1套 可满足学生对电气元件结构、作用、安装、接线、电路分析的多媒体教学和熟悉电气控制线路的虚拟接线实训及应知考核测试功能。
19 智能考核软件 1套 具有教室把考核要求由计算机传输到智能化实训考核单元上,并产生故障,学生根据故障现象分析与判断并输入代码,考核系统自动完成评分、恢复故障等功能。
20 空气开关 1 10A
21 保险丝 1 5A
22 交流接触器 7 5A
23 热继电器 4
24 行程开关 4
25 控制变压器 1
26 晶闸管主电路模块 1套 含三相可控硅模块、晶闸管、整流二极管、直流电流互感器、三相变压器,总功率大于30W
27 辅材 1套 工具、实训连接线、说明书等
28 电机固定导轨 1套 不锈钢材质,光码测速系统,数显转速表
