汽车发动机点火系统示教板三种方式QY-SJB50

    文章来源:

  • 产品名称:汽车发动机点火系统示教板三种方式QY-SJB50
  • 产品型号:QY-SJB50
  • 产品价格:

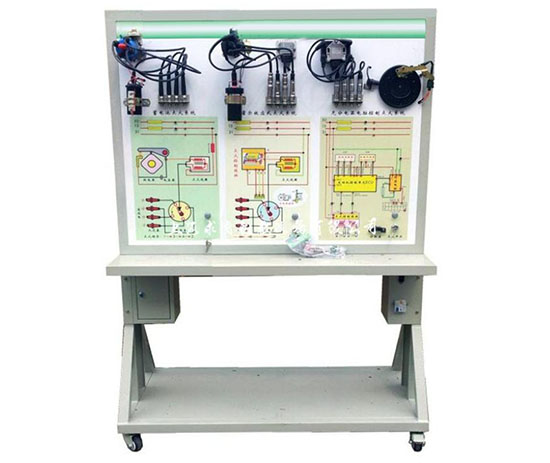

汽车发动机点火系统示教板

一、产品简介
QY-SJB50示教板该设备采用三种典型,充分展示发动机点火系统的组成结构和工作过程。适用于中高等职业学校和培训机构对发动机点火系统的结构,工作原理等动态教学演示及故障诊断与排除需求。
二、功能特点
1.示教板采用真实可运行的三种典型的发动机点火系统,可充分展示触点式点火系统、霍尔式电子点火系统、无分电器分组点火系统的组成结构和工作过程。
2.示教板面板采用铝塑板,打印有永不褪色的彩色电路图与工作原理示意图;学员可直观对照电路图和实物,认识和分析各种点火系统的工作原理。
3.示教板面板上安装有检测端子,可直接在面板上检测点火系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
4.示教板面板上安装有诊断座,可连接专用或通用型汽车解码器,对发动机电控系统进行读取故障码、清除故障码等发动机电控系统自诊断功能。
5.示教板面板部分采用1.5mm冷板冲压成形结构,底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面, 方便放置资料、轻型检测仪器等。
6.示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
三、技术规格
外形尺寸:1240×600×1700mm(长×宽×高)
外接电源:交流220V±10% 50Hz
工作电压:直流12V
工作温度:-40℃~+50℃
颜色:7032
钢管:40*40*3mm
机柜:1.5mm冷板冲压成形,背面设置维修门;
移动脚轮:100*60mm
四、基本配置(每台)

序号 名 称 规格型号 单位 数量
1 检测控制面板 装有各种检测端子以及彩色电路图和工作原理示意图
面板:1200*900*4mm
1
2 触点式点火系统 含点火开关、点火线圈、分电器、火花塞 1
3 霍尔式电子点火系统 含点火开关、点火线圈、点火器、分电器、火花塞、霍尔传感器(大众) 1
5 无分电器分组点火系统 车型:时超,含发动机控制电脑(ECU)、点火开关、曲轴位置传感器、点火器总成、火花塞 1
6 驱动机构 减速电动机,15转/分 1
7 曲轴位置传感器及信号轮 原车装置 1
8 保险丝盒   1
9 移动台架(带自锁脚轮装置) 1240×600×1700mm(长×宽×高) 1
10 故障模拟与排除装置   1
