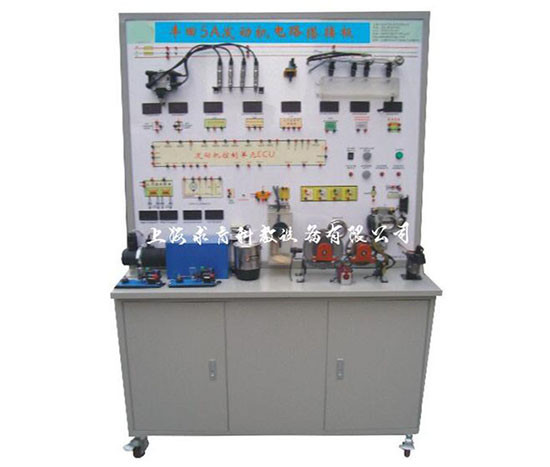

丰田5A汽车发动机电路搭接示教板QY-SJB40

文章来源：

产品名称：丰田5A汽车发动机电路搭接示教板QY-SJB40
产品型号：QY-SJB40
产品价格：

一、产品配置：
1、包括完整的发动机（顺序喷射）电控系统元件：所有传感器、ECU、执行器、诊断端子、电源电路、仪表。
2、包括模板：
1）发动机ECU模块，
2）进气歧管绝对压力传感器模块，
3）进气温度和发动机冷却液温度传感器模块，
4）分电器模块，
5）转速传感器模块，
6）火化塞模块，
7）点火模块模块，
8）VSV阀模块，
9）喷油系统模块（含油泵，油箱，油轨，喷油器），
10）氧传感器模块，
11）爆震传感器模块，
12）开关信号组模块，
13）节气门体模块，
14）发动机电源开关及保险模块，
15）主继电器模块，
16）油泵继电器模块，
17）起动继电器及吸拉线圈模块，
18）诊断端子（DLC3）模块，
19）发动机组合仪表模块等。
3、其他配置：稳压电源、各色带插头的导线若干、模板装配架。
4、说明：各模块要素包括元件、连接插孔、元件原理图。
二、主要技术参数：
1、发动机电控元器件学习：元器件原理、检测、性能试验；
2、发动机电控系统电路搭接；
3、发动机电控系统检测。
4、外形尺寸：1740mm×550mm×1850mm（长×宽×高）；
电源：220V交流电压
工作电压：12V直流电压
工作温度：-50℃～50℃
