汽车柴油发电机燃油喷射系统示教板QY-SJB16

    文章来源:

  • 产品名称:汽车柴油发电机燃油喷射系统示教板QY-SJB16
  • 产品型号:QY-SJB16
  • 产品价格:

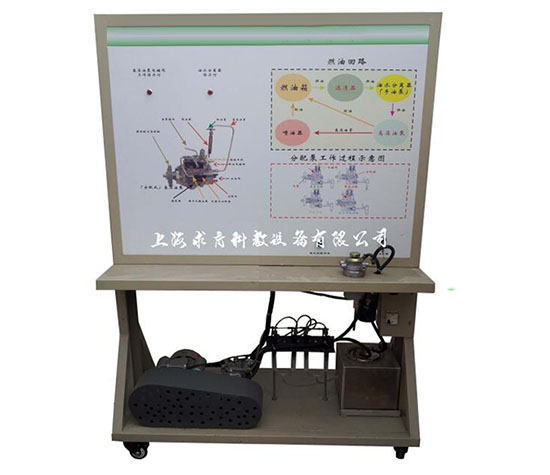

汽车柴油发电机燃油喷射系统示教板QY-SJB16

一、产品简介
QY-SJB16示教板采用柴油发动机燃油喷射系统实物制作,充分展示系统的组成结构和工作过程。适用于学校对柴油发动机燃油喷射系统理论和维修实训的教学需要。
二、功能特点
1.实训台采用真实可运行的柴油发动机燃油喷射系统,充分展示柴油发动机燃油喷射系统的组成结构和工作过程。电机转动高压泵,可演示燃油喷射工作。
2.示教板面板采用铝塑板,打印有彩色电路图与工作原理示意图;学员可直观对照电路图和实物,认识和分析柴油发动机燃油喷射系统的工作原理。
3.示教板面板上安装有检测端子,可直接在面板上检测柴油发动机燃油喷射系统电路元件的电信号,如电阻、电压、电流、频率信号等。
4.示教板安装有诊断座,可连接专用或通用型汽车解码器,对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
5.示教板面板部分采用1.5mm冷板冲压成形结构,底架部分采用钢结构焊接,表面采用喷塑工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、检测仪器等。
6.示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
三、技术规格
外形尺寸(约):1240×600×1700mm(长×宽×高)
外接电源:AC 220V±10% 50Hz
工作电压:DC 12V
工作温度:-40℃~+50℃
颜色:7032
钢管:40*40*3mm
机柜:1.5mm冷板冲压成形,背面设置维修门;
移动脚轮:100*60mm
四、基本配置(每台)

序号 名 称 规格型号 单位 数量
1 检测控制面板 装有各种检测端子以及彩色电路图和工作原理示意图
(面板:1200*900*4mm)
1
2 高压油泵   1
3 点火开关   1
4 燃油箱 10L 1
5 喷油管   1
6 喷油嘴   4
7 滤清器   1
8 油管   1
7 单相电动机   1
8 漏电保护开关   1
9 移动台架(带自锁脚轮装置) 1240×600×1700mm(长×宽×高) 1
