柴油发动机燃料供给系统示教板QY-SJB54

文章来源：

产品名称：柴油发动机燃料供给系统示教板QY-SJB54
产品型号：QY-SJB54
产品价格：

一、产品简介

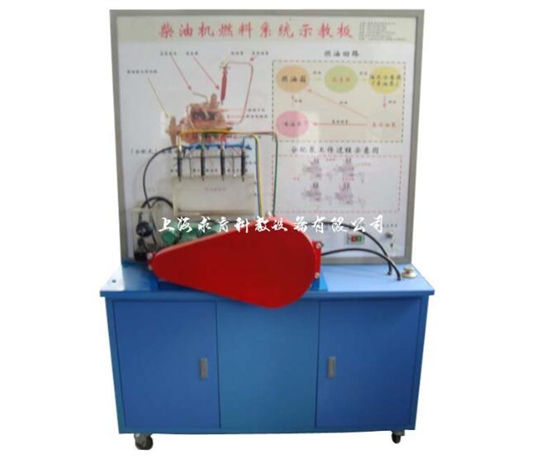

QY-SJB54示教板采用四缸传统柴油机燃油系统材料为基础制作，模拟发动机运转，演示传统柴油机燃油系统的工作过程.
二、结构组成
高压油泵、喷油轨管总成、油箱总成、电动机、手油泵总成、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘结构原理图、控制面板、可移动台架、使用说明书及任务驱动式实训指导书等。
三、功能特点
1．示教板面板上绘有完整的传统柴油机燃油系统原理图。
2．示教板设有操纵开关及按钮，可真实演示传统柴油机燃油系统的工作过程。
3．示教板设有数显表显示电压值。
4．示教板设有发光二极管显示工作元器件状态。
5．示教板设有故障模拟系统可模拟实际运行工况，设置多种实车常见故障。具体内容详见故障模拟设置装置说明。
6．汽车油漆高温烤漆处理；加装交流电源漏电保护装置；转动元器件外加装防护装置。
7．底架部分采用实验桌，台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等，表面采用烤漆工艺，带自锁脚轮。
四、技术参数
外形尺寸：1240mm×550mm×1850mm（长×宽×高）；
电源：220V交流电压；
工作电压：12V直流电压；
工作温度：-50℃～50℃；
电机：220V/750W
