汽车汽油发动机电子燃油喷射系统示教板QY-SJB27

    文章来源:

  • 产品名称:汽车汽油发动机电子燃油喷射系统示教板QY-SJB27
  • 产品型号:QY-SJB27
  • 产品价格:

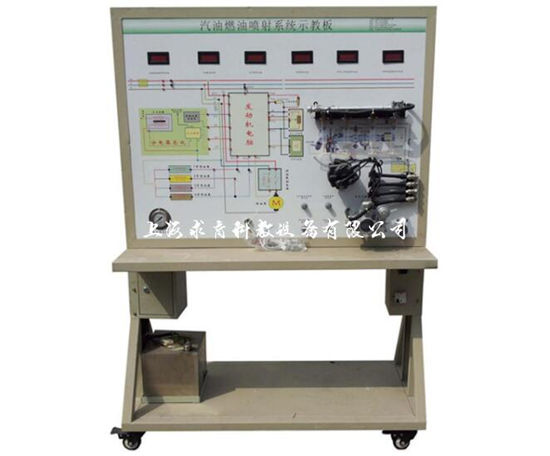

汽车汽油发动机电子燃油喷射系统示教板QY-SJB27

一、产品简介
QY-SJB27示教板采用汽车发动机电子燃油喷射系统实物制作,充展示电子燃油喷射系统的组成结构和工作过程。适用于学校对发动机燃油喷射系统理论和维修实训的教学需要。
二、功能特点
1.实训台采用真实可运行的发动机燃油喷射系统,充分展示燃油喷射系统的组成结构和工作过程。转动曲轴位置信号轮,可分别演示电子燃油喷射工作过程。
2.示教板面板采用铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图;学员可直观对照电路图和实物,认识和分析电子燃油喷射系统的工作原理。
3.示教板面板上安装有检测端子,可直接在面板上检测电子燃油喷射系统电路元件的电信号,如电阻、电压、电流、频率信号等。
4.示教板安装有诊断座,可连接专用或通用型汽车解码器,对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
5.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷塑工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、检测仪器等。
6.示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
三、技术规格
外形尺寸(约):1240×600×1700mm(长×宽×高)
外接电源:AC 220V±10% 50Hz
工作电压:DC 12V
工作温度:-40℃~+50℃
颜色:7032
钢管:40*40*3mm
机柜:1.5mm冷板冲压成形,背面设置维修门;
移动脚轮:100*60mm
四、基本配置(每台)

序号 名       称 规格型号 单位 数量
1 检测控制面板 装有各种检测端子以及彩色电路图和工作原理示意图
(面板:1200*900*4mm)
1
2 发动机控制电脑(ECU) 全新 1
3 点火开关 全新 1
4 诊断座   1
5 燃油箱 10L 1
6 汽油泵(含汽油泵插头) 全新 1
7 油泵继电器   1
8 点火线圈总成   2
9 火花塞   4
10 高压线   1
11 喷油器 带4个120ml玻璃量杯 1
12 喷油嘴 全新 4
13 曲轴位置传感器及信号轮   1
14 移动台架(带自锁脚轮装置) 1240×600×1700mm(长×宽×高) 1
15 故障模拟与排除装置   1
