汽车发动机智能钥匙防盗系统示教板QY-SJB46

    文章来源:

  • 产品名称:汽车发动机智能钥匙防盗系统示教板QY-SJB46
  • 产品型号:QY-SJB46
  • 产品价格:

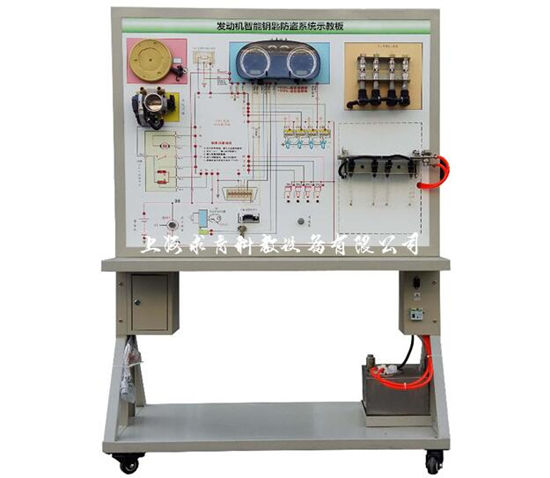

汽车发动机智能钥匙防盗系统示教板QY-SJB46

一、产品简介
QY-SJB46设备采用大众B5汽车发动机防盗系统实物为基础,充分展示发动机防盗系统的组成结构和工作过程。适用于学校对发动机防盗系统理论和维修实训的教学需要。
二、功能特点
1.示教板采用真实可运行的汽车发动机防盗系统,可分别使用合法钥匙和非法钥匙起动设备,摇转曲轴和信号轮,合法钥匙可使发动机电控系统产生喷油器喷油、火花塞点火、油泵工作等,非法钥匙则锁住发动机电控系统,演示发动机防盗系统的工作过程。
2.示教板面板采用防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图;学员可直观对照电路图和实物,认识和分析汽车发动机防盗系统的工作原理。
3.示教板面板上安装有检测端子,可直接在面板上检测汽车发动机防盗系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
4.示教板面板上安装有诊断座,可连接专用或通用型汽车解码器,对发动机控制单元、防盗控制单元进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析、钥匙匹配等自诊断功能。
5.示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
三、技术规格
外形尺寸(约):1240×600×1700mm(长×宽×高)
外接电源:AC 220V±10% 50Hz
工作电压:DC 12V
工作温度:-40℃~+50℃
颜色:7032
钢管:40*40*3mm
机柜:1.5mm冷板冲压成形,背面设置维修门;
移动脚轮:100*60mm
四、基本配置(每台)

序号 名       称 规格型号 单位 数量
1 检测控制面板 装有各种检测端子以及彩色电路图和工作原理示意图 1
2 点火开关(带识读线圈)   1
3 带芯片防盗钥匙   1
4 发动机控制电脑(ECU)   1
5 组合仪表   1
6 诊断座 OBDⅡ 1
7 无分电器独立点火线圈   1
8 火花塞   4
9 曲轴位置传感器及信号轮   1
10 代替喷油嘴的发光二极管   1
11 油泵继电器   1
12 移动台架(带自锁脚轮装置) 1240×600×1700mm(长×宽×高) 1
13 故障模拟与排除装置   1
