液压混凝土泵车臂架PLC控制实训台QY-GCJX03

    文章来源:

  • 产品名称:液压混凝土泵车臂架PLC控制实训台QY-GCJX03
  • 产品型号:QY-GCJX03
  • 产品价格:

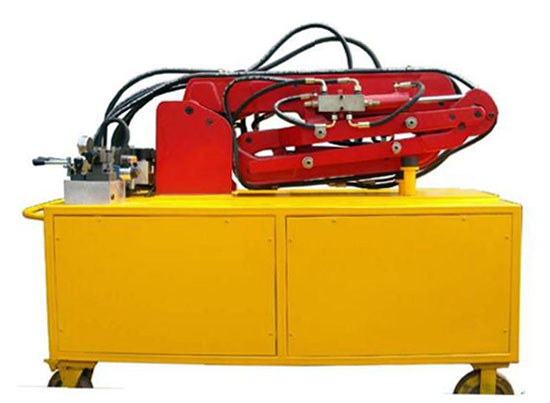

液压混凝土泵车臂架PLC控制演示实训台QY-GCJX03

一、产品功能
QY-GCJX03液压混凝土泵车臂架PLC控制演示实训台用于了解混凝土泵车臂架的结构及工作原理,驱动及控制方式。能完成臂架的展开与收拢,位置控制,单臂展开、收拢,多臂展开、收拢,展开时间控制,臂架加载控制实验等功能,整机采用冷轧钢板焊接结构设计。
实训台内置式动力泵站系统,电机泵组一轴式安装组合、风冷式散热、万向刹车脚轮结构。臂架按37m实物泵车长度按1:10缩小制作,采用电液控制与手动控制形式,动力元件、执行元件、控制原件、辅助元件均采用华德、榆次等知名工业品牌元件。
二、实验内容
1、起重机械演示控制实验
2、可编程序控制器(PLC)电气控制实验:机-电-液一体控制实验。
1) PLC指令编程、梯形图编程学习;
2) PLC编程软件的学习与使用;
3) PLC与计算机的通讯、在线调试;
4) PLC在液压传动控制中的应用以及控制方案的优化。
三、性能特点
1、实验台采用冷轧钢板制作,控制推操作于一体。电气操作控制为下置式,液压站放置于液压台主柜内,可供4-6人实验。
2、混凝土泵车臂架按实物比例缩小的全金属结构,实验时启动液压系统根据实验要求模以操作机械进行工作,能够真实地体现其机械的实际工况,使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。
3、实验控制采用手动控制和自动控制两种方式。
4、实验部件采用耐压胶管,压力可达到25Mpa。
5、带三相漏电保护、输出电压380V/220V,对地漏电电流超过30mA即切断电源;电气控制采用直流24V电源,并带有过压保护,防止误操作损坏设备。
四、技术参数
1、主要参数:排量:5.9ml/rev
2、油泵电机:M3P4H523/ VAI-15F-A3    转速:1420r/min
3、变量叶片泵组:1套 驱动功率:1.5KW 型号:2HP+VC1-25F-A3     电源:220V/380V 50Hz
4、最高使用压力:7Mpa
5、风冷却器:1台、型号:AW0608、压力:1.4Mpa、流量:20L/min、功率:65W、电源:220V
6、油箱:容积80L 过滤精度:10μm
