路面铣刨机械实训装置QY-GCJX16

    文章来源:

  • 产品名称:路面铣刨机械实训装置QY-GCJX16
  • 产品型号:路面铣刨机械实训装置QY-GCJX16_上海求育教学仪器设备有限公司
  • 产品价格:
路面铣刨机械实训装置QY-GCJX16

产品简介

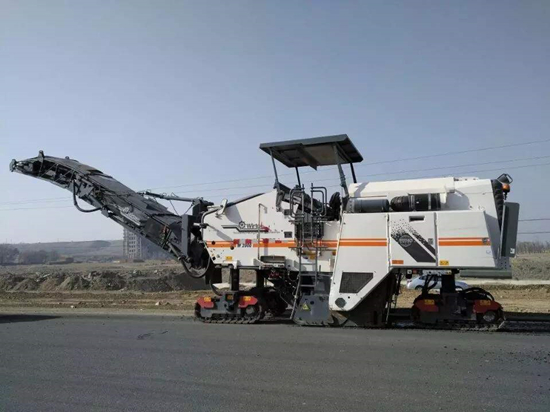

1、路面铣刨机是一种高效的沥青路面维修养护设备,其原理是利用滚动铣削方式把沥青路面局部或全部破碎。铣削下来的沥青碎料经处理后,可直接用于路面表层的重新铺筑。主要用于公路、城市道路、机场、货场、停车场等沥青砼面层开挖翻新;沥青路面拥包、油浪、网纹、车辙等的清除;水泥路面的拉毛及面层错台铣平等。
2、路面铣刨机仿真实训装置由履带底盘车架系统、操作系统、动力系统(液压泵站)、铣刨系统、行走系统、输料系统等组成,适用于学校对底盘各系统的理论和维修实训的教学需要。
3、路面铣刨机仿真实训装置能满足工程机械装备专业教育的教学需要。
二、技术参数:
1、液压泵站三相变频调速电机功率:2.2KW、转速:1420r/min 、额定压力:7Mpa、额定流量:0-25l/ min
2、冷却器压力:1.4MPa、流量:20L/min、功率:65W、电源:220V
3、泵站规格:580´ 480´550mm、容积:24L
4、底盘总重:1.2吨,规格:≥2400*1700*1200,表面:喷塑处理;
5、变量泵油压的调节功能模块;
6、电传操纵杆操作模块
7、控制阀的分配、调节与检修模块;
8、履带松紧度的调节与检测模块;
9、行走系统制动、前进、后退、左右转向功能模块;
10、液压铣刨系统功能模块及常见故障的分析与排除;
11、输料系统功能模块及常见故障的分析与排除;
12、行走系统液压系统常见故障的分析与模块。
三、功能特点
1、模拟安装真实的履带底盘及各系统(包含前后悬挂系、转向系、传动系、 液压铣刨系统、输料系统、手动变速机构、),充分展示路面铣刨机各系统的组成结构。
2.、操作面板设置有压力表、电源指示灯、启停开关、加减速手柄、急停开关、两组先进的电传操纵系统可实现:前进、后退、左右转向、铣刨轮启动、输料系统启动等实训操作。
3、可真实的对学员展示路面铣刨机各系统展示与拆装实训。
4、实训装置设置有机械系统、液压系统与电气系统常见故障的演示与分析模块,可引导学员自行分析和排除机械与液压系统故障。
5、专业特制一批故障阀件、故障机械件、故障电气件,可使学习者在真实的故障环境中进行故障分析、诊断与排除。
挖掘机实训装置的配置清单:

序号 名称 规格型号 数量 厂 家 备    注
液压站
1 三相变频电机 M3P4H523 1套 德克玛
2 变量叶片泵 VAI-25F-A3 1台 朝田液压
3 油箱 40L 1台 上海求育
4 油位指示计 YWZ-150 1套 浙江东瓯
5 回油滤油器 WU-160×100J 1件 浙江金洋
6 空气滤清器 EF-25 1件 浙江金洋
7 液压油 32# 1箱 上海求育
8 油路板集成块   1件 上海求育
液压控制元件
10 轴向柱塞液压马达 10MCY25-1B 3台 普利达
11 三位四通电磁换向阀 D5-02-3C2-D2 5件 朝田液压
12 液压油缸 MSB-02-X 4件 朝田液压
扩展机械模块(挖掘机械
13 履带底盘总成 JG- DG -I 1套 上海求育
14 操纵台 JG-XP -I 1套 上海求育
15 液压铣刨系统 JG-XP -I 1套 上海求育
16 输料系统 JG-XP -I 1套 上海求育
17 高档座椅 JG-HDB-I 1套 上海求育
18 故障阀件 JG-PG-I 1套 上海求育
19 故障机械件 JG-PG-I 1套 上海求育
20 故障电气件 JG-PG-I 1套 上海求育
测控元器件
21 中间继电器 HH54P 10 前进电器 DC24V
22 接触器 CJ20-20 4 德力西 20A 220V
23 三相漏电保护开关 DZ47LE 1 德力西 C20
24 单极断路器 DZ47-63 4 德力西 C6 1P
25 急停按钮 LAY50-11Z 1 上海双科
26 带灯按钮 LAY50-11D/24 9 上海双科
27 自锁带灯按钮 LAY50-11DT/24 1 上海双科
28 两档旋钮 LAY50-11X2 1 上海双科
29 专用四档操纵杆   6套
30 开关电源 HS-150-24 1 上海明纬
软件与文档资料
31 使用说明书   1 上海求育
32 实验指导书   1 上海求育
33 装箱单   1 上海求育
辅助元件
34 耐压胶管   8 上海
35 防震压力表 Y60ZT
(0-10MPa 2.5级)
1 红旗
36 液压阀过渡集成块   1 上海求育
配套工具
37 活动扳手 10,, 1 上海
38 内六角扳手 9件套 1套 上海
39 开口扳手 17-19 1 上海
40 开口扳手 19-22 1 上海
41 十字螺丝刀 6,, 1 上海
42 螺塞 M10×1 10 上海
43 防尘罩   1 上海求育
易损件
44 组合垫 φ10 10 宁波
45 O型圈 φ10×2.4 20 宁波
