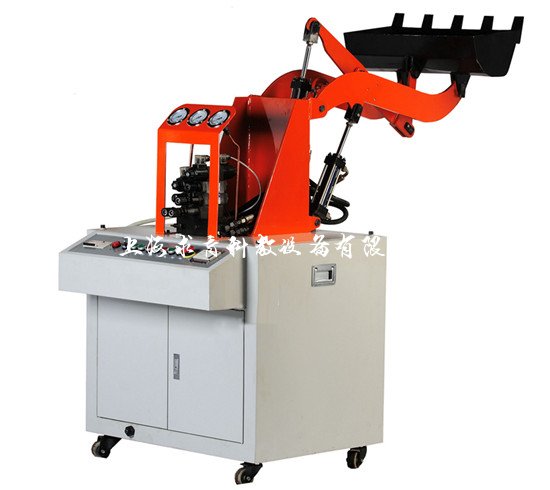

装载机械液压实训台QY-JX37C
文章来源：
一、产品简介
QY-JX37C液压装载机械实训台可以进行液压传动各元部件结构及工作原理观摩、拆装实验；液压装载机械演示控制实验；PLC软件仿真演示及控制实验；PLC电气控制实验；机-电-液一体控制实验。
二、实验内容
1、液压装载机械演示控制实验
1）装料作业，铲斗装物后摇臂缸伸出，使铲斗反转，动臂提升；
2）卸料作业，铲斗卸物（摇臂缩回，使铲斗转向），动臂下降。
2、可编程序控制器（PLC）电气控制实验。
1) PLC指令编程、梯形图编程学习；
2) PLC编程软件的学习与使用；
3) PLC与计算机的通讯、在线调试；
4) PLC在液压传动控制中的应用以及控制方案的优化。
三、性能特点
1、实验台采用冷轧钢板（并经过喷塑、防腐处理）制作，台式结构，控制操作于一体。
2、电气操作控制为下置式，液压站放置于液压台主柜内。整体结构紧凑，协调，布局美观大方，实用性强，可供4-6人实验。
3、装载机械按实物比例缩小的全金属结构，实验时启动液压系统根据实验要求模以操作机械进行工作。
4、装载机械是按实物的结构与缩小比例制作而成，能够真实地体现其机械的实际工况，使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。
5、实验控制采用手动控制和自动控制两种方式。
6、实验部件采用耐压胶管，压力可达到25Mpa。
7、带三相漏电保护、输出电压380V/220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压保护，防止误操作损坏设备。
四、技术参数
电机型号：M3P4H523 功率：2.2KW 转速：1420r/min
油泵型号：VAI-15F-A3 额定压力：7Mpa 额定流量：8ml/rev
外形尺寸：1550×650×1800mm
五、液压实验台配置
| 序号 | 名称 | 规格型号 | 数量 | 厂 家 | 备 注 |
| 液压站 | |||||
| 1 | 电机 | M3P4H523 | 1 | 捷佳 | |
| 2 | 变量叶片泵 | VAI-15F-A3 | 1 | 朝田液压 | |
| 3 | 油箱 | 40L | 1 | ||
| 4 | 油位指示计 | YWZ-150 | 1 | 浙江东瓯 | |
| 5 | 回油滤油器 | WU-160×100J | 1 | 浙江金洋 | |
| 6 | 空气滤清器 | EF-25 | 1 | 浙江金洋 | |
| 7 | 液压油 | 32# | 1 | ||
| 8 | 油路板集成块 | 1 | |||
| 液压控制元件 | |||||
| 9 | 油缸 | M0B30/16/100LB | 2 | 上海正控 | |
| M0B30/16/150LB | 1 | 上海正控 | |||
| 10 | 三位四通电磁换向阀 | D5-02-3C2 | 2 | 朝田液压 | |
| 11 | 二位四通电磁换向阀 | D5-02-2B8 | |||
| 12 | 叠加式溢流阀 | MPB | 1 | 朝田液压 | |
| 13 | 节流阀 | MTP | 2 | 上海东方 | |
| 14 | 叠加单向阀 | MCA-02 | 1 | 朝田液压 | （动臂缸用） |
| 扩展机械模块2（装载机械） | |||||
| 15 | 铲斗 | 1 | |||
| 16 | 转动臂 | 1 | |||
| 17 | 摇臂 | 1 | |||
| 18 | 连杆 | 1 | |||
| 测控元器件 | |||||
| 19 | PLC | FX1S-20MR | 1 | 三菱 | |
| 20 | PLC通讯电缆 | 1 | 三菱 | ||
| 21 | 温控仪 | XMTD-2001 | 1 | 上海 | |
| 22 | 热电藕 | MT-PE00 | 1 | 上海 | |
| 23 | 加热器 | 2KW | 1 | 长沙 | 低温时调节温度用 |
| 24 | 接近开关 | LJ12A3-4-Z/BX | 4 | 长丰电子 | |
| 25 | 中间继电器 | HH54P | 9 | 前进电器 | DC24V |
| 26 | 接触器 | CJ20-25 | 3 | 德力西 | 20A 220V |
| 27 | 三相漏电保护开关 | DZ47LE | 1 | 德力西 | C20 |
| 28 | 塑料外壳式断路器 | DZ108-20 | 2 | 德力西 | 6.3-10A |
| 29 | 单极断路器 | DZ47-63 | 2 | 德力西 | C6 1P |
| 30 | 单极断路器 | DZ47-63 | 2 | 德力西 | C3 1P |
| 31 | 紧停按钮 | LAY50-11Z | 1 | 上海双科 | |
| 32 | 自锁带灯按钮 | LAY50-11DT/24 | 12 | 上海双科 | |
| 33 | 两档旋钮 | LAY50-11X2 | 2 | 上海双科 | |
| 34 | 信号灯 | NXD-211 | 21 | 上海双科 | 24V |
| 35 | 开关电源 | HS-150-24 | 1 | 上海明纬 | |
| 36 | 普通按钮 | CAY50-11 | 9 | 上海双科 | |
| 37 | 快速插头插座 | XS12K2P | 18 | 锦连电器 | 二芯 |
| 38 | 二极管 | ZN4007 | 6 | MIC | 200V |
| 39 | 电器控制模块 | 1 | |||
| 软件与文档资料 | |||||
| 40 | PLC编程软件 | 1 | 三菱 | ||
| 41 | PLC编程手册 | 1 | 三菱 | ||
| 42 | 温控仪使用说明书 | 1 | 上海德兆 | ||
| 43 | 实验指导书 | 1 | |||
| 44 | 装箱单 | 1 | |||
| 辅助元件 | |||||
| 45 | 三通接头 | M16×1.5 | 6 | ||
| 46 | 三通接头 | M14×1.5 | 6 | ||
| 47 | 耐压胶管 | 20 | 上海 | ||
| 48 | 防震压力表 | YTN60 （0-10MPa 2.5级） | 3 | 红旗 | |
| 49 | 液压阀过渡集成块 | 16 | 铝合金和PVC组合模块 | ||
| 配套工具 | |||||
| 50 | 活动扳手 | 10，， | 1 | 上海 | |
| 51 | 活动扳手 | 12，， | 1 | 上海 | |
| 52 | 内六角扳手 | 1 | 上海 | ||
| 53 | 开口扳手 | 5-6 | 上海 | ||
| 54 | 开口扳手 | 8-10 | 1 | 上海 | |
| 55 | 开口扳手 | 12-14 | 1 | 上海 | |
| 56 | 开口扳手 | 17-19 | 1 | 上海 | |
| 57 | 螺丝刀（一字、十字） | 6，， | 各1 | 上海 | |
| 58 | 螺丝刀（一字、十字） | 2，， | 各1 | 上海 | 小型 |
| 59 | 螺塞 | M10×1 | 10 | 上海 | |
| 60 | 尖嘴钳 | 1 | 上海 | ||
| 61 | 工具盒 | 1 | 上海 | ||
| 62 | 防尘罩 | 1 | |||
| 易损件 | |||||
| 63 | 组合垫 | φ10 | 10 | 宁波 | |
| 64 | O型圈 | φ16×2.4 | 20 | 宁波 | |
| 65 | O型圈 | φ14×2.4 | 10 | 宁波 | |
| 66 | O型圈 | φ12×1.8 | 10 | 宁波 | |
| 67 | 快换接头 | M16×1.5 | 2 | ||
| 68 | 堵丝 | 1/8 | 5 | 长沙 | |
| 69 | 生料带 | 1 | 长沙 | ||
| 70 | 自锁按扭 | 2 | 上海双科 | ||
| 71 | 信号灯 | φ10 | 2 | 上海双科 | 24V |
| 72 | 按钮开关 | LAY50-11DT | 2 | 上海双科 | 24V |
| 73 | 压力表 | Y60-2.5MPa | 1 | 红旗仪表 | |
| 实验操作台 | |||||
| 74 | 装载机械 | 1550×650×1800mm | 1 | ||
