起重机械液压实训台QY-JXSX01

    文章来源:

  • 产品名称:起重机械液压实训台QY-JXSX01
  • 产品型号:QY-JXSX01
  • 产品价格:66000元

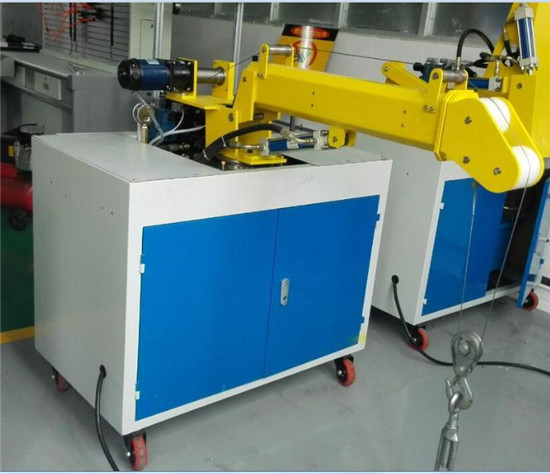

起重机械实训台

一、实验项目
QY-JXSX01起重机械实训台可以进行液压传动各元部件结构及工作原理观摩、拆装实验;液压起重机械演示控制实验;PLC软件仿真演示及控制实验;可编程序控制器(PLC)电气控制实验:机-电-液一体控制实验。
二、实验内容
1、起重机械演示控制实验
回转 " 升缩 " 变幅 " 起升
2、可编程序控制器(PLC)电气控制实验:机-电-液一体控制实验。
1) PLC指令编程、梯形图编程学习;
2) PLC编程软件的学习与使用;
3) PLC与计算机的通讯、在线调试;
4) PLC在液压传动控制中的应用以及控制方案的优化。
三、性能特点
1、实验台采用冷轧钢板(并经过喷塑、防腐处理)制作,台式结构,控制推操作于一体。
2、电气操作控制为下置式,液压站放置于液压台主柜内。整体结构紧凑,协调,布局美观大方,实用性强,可供4-6人实验。
3、起重机械按实物比例缩小的全金属结构,实验时启动液压系统根据实验要求模以操作机械进行工作。
4、起重机械是按实物的结构与缩小比例制作而成,能够真实地体现其机械的实际工况,使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。
5、实验控制采用手动控制和自动控制两种方式。
6、实验部件采用耐压胶管,压力可达到25Mpa。
7、带三相漏电保护、输出电压380V/220V,对地漏电电流超过30mA即切断电源;电气控制采用直流24V电源,并带有过压保护,防止误操作损坏设备。
四、技术参数
电机型号:M3P4H523 功率:2.2KW 转速:1420r/min
油泵型号:VAI-15F-A3 额定压力:7Mpa 额定流量:8ml/rev
外形尺寸:1550×650×1800mm
五、具体配置

序号 名称 规格型号 数量 备 注
液压站
1 电机 M3P4H523 1
2 变量叶片泵 VAI-15F-A3 1
3 油箱 40L 1
4 油位指示计 YWZ-150 1
5 回油滤油器 WU-160×100J 1
6 空气滤清器 EF-25 1
7 液压油 32# 1
8 油路板集成块   1
液压控制元件
9 油缸 M0B30/16/150LB 2
11 三位四通电磁换向阀 D5-02-3C2 3
12 三位四通手动换向阀 DMG-02-3C2-O 2
13 叠加式溢流阀 MBP-02 1
14 叠加式节流阀 MTP-02 1
15 叠加式单向节流阀 MSA-02-X 2
16 叠加式单向节流阀 MSB-02-X 2
扩展机械模块1(起重机械)
17 直流电机 70ZYT01/PX216
24V 50W
1
18 伸缩臂   1
19 起吊机构   1
20 转动臂   1
测控元器件
21 PLC FX1S-20MR 1
22 PLC通讯电缆   1
23 温控仪 XMTD-2001 1
24 热电藕 MT-PE00 1
25 加热器 2KW 1 低温时调节温度用
26 接近开关 LJ12A3-4-Z/BX 2
27 中间继电器 HH54P 9 DC24V
28 接触器 CJ20-25 3 20A 220V
29 三相漏电保护开关 DZ47LE 1 C20
30 塑料外壳式断路器 DZ108-20 2 6.3-10A
31 单极断路器 DZ47-63 2 C6 1P
32 单极断路器 DZ47-63 2 C3 1P
33 紧停按钮 LAY50-11Z 1
34 自锁带灯按钮 LAY50-11DT/24 12
35 两档旋钮 LAY50-11X2 2
36 信号灯 NXD-211 21 24V
37 开关电源 HS-150-24 1
38 普通按钮 CAY50-11 9
39 快速插头插座 XS12K2P 18 二芯
40 二极管 ZN4007 6 200V
41 电器控制模块   1
软件与文档资料
42 PLC编程软件   1
43 PLC编程手册   1
44 温控仪使用说明书   1
45 实验指导书   1
46 装箱单   1
辅助元件
47 三通接头 M16×1.5 6
48 三通接头 M14×1.5 6
49 耐压胶管   6
50 防震压力表 YTN60
(0-10MPa 2.5级)
3
51 液压阀过渡集成块   2 铝合金和PVC组合模块
配套工具
52 活动扳手 10,, 1
53 活动扳手 12,, 1
54 内六角扳手   1
55 开口扳手 5-6 1
56 开口扳手 8-10 1
57 开口扳手 12-14 1
58 开口扳手 17-19 1
59 螺丝刀(一字、十字) 6,, 各1
60 螺丝刀(一字、十字) 2,, 各1
61 螺塞 M10×1 10
62 尖嘴钳   1
63 工具盒   1
64 防尘罩   1
易损件
65 组合垫 φ10 10
66 O型圈   20
67 O型圈   10
68 O型圈   10
69 堵丝 1/8 5
70 生料带   1
71 自锁按扭   2
72 信号灯 φ10 2 24V
73 按钮开关 LAY50-11DT 2 24V
74 压力表 Y60-2.5MPa 1
实验操作台
75 起重机械 1550*650*1800mm 1
