一、产品简介

设备支持多种数控面板，除了用于数控加工培训外，用户还可自行安装CAXA、MasterCAM、UG、Pro/E、Solidworks 等通用的CAD/CAM软件系统，即可完成 CAD/CAM 知识和技能培训，也可完成计算机操作系统、计算机编程语言、办公自动化、数据库、多媒体等软件知识和技能培训。

二、产品特点

设备由软件与硬件相结合，具有编程、加工和调试系统的功能，可以实现AC轴和BC轴互换的五轴数控加工中心的仿真操作，可手动编程或输入CAD/CAM程序进行模拟加工。高度仿真的软件数控系统界面与真实的数控系统相同，配备真实的操作面板与手轮，让学生在学习过程中能体会到真实数控机床一致的操作体验，为下一步操作真实机床打好基础而特别设计。

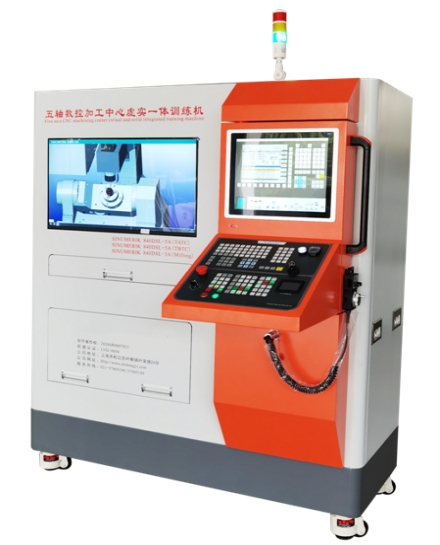

设备主体硬件由四个部份组成。

1、五轴数控加工中心虚实一体训练机柜体采用立式结构符合真实的数控机床操作体验，柜体由高强度钢板折弯焊接成型，表面采用铁质亚光密纹喷塑处理，底部装有4个万向滑轮并配置刹车装置，方便移动和固定。

2、模拟机床由一台32英吋的液晶显示器以3D形式更加逼真地显示了同真实机床完全相同的机械结构，它具有代表性的AC轴和BC轴的五轴五联动加工中心（铣削），该模拟机床可放大、缩小、旋转、平移等多视角画面，主轴旋转、刀具切削、换刀、铁屑、冷却液等运行时配上声效让学生有一种操作真实机床的体验；

3、数控系统由一台17英吋的触摸屏显示，编辑程序、修改参数、对刀等操作可直接用手指轻轻点击屏幕相应的功能键，有真实数控系统一致的操作体验；

4、数控机床操作面板、手轮采用标准工业型，当学生在学习时有操作真实机床的体验。

三、技术参数（西门子840DSL系列――3种数控系统）

3.1：模拟数控系统： SINUMERIK 840D－AC/BC（5轴专业版加工中心）和三轴加工中心；

1、操作功能面板：功能依照实际SINUMERIK 840Dsl控制器的功能键完整仿真设计；

(1) [Machine]加工操作: 显示机器坐标、绝对坐标与加工状态；

(a) (AUTO) 覆盖、过程控制、程序段搜索、设置功能；

(b) (MDA) 加载MDA、保存 MDA、过程控制、设置功能

(c) (JOG) TSM、设置零偏、定位、端面铣削、摆动功能、设置功能、公英制检视切换；

测量工件：校准探头、沿边、2 个沿边的间距、圆形凸台；

测量刀具：手动长度、手动半径、校准固定点；

(2) [PROGRAM]程序编辑:

(a) 功能键(编辑): 选择刀具、搜索、选中、复制、粘贴、剪下、重新编号、设置、关闭；

(b) 循环指令编辑(钻削): 钻中心孔、钻削、铰孔、深孔钻削、 镗孔、攻丝、螺纹铣削、位置、重复位置；

(c) 循环指令编辑(铣削): 平面铣削：型腔（矩形腔、圆形腔）、凸台（矩形凸台、圆形凸台、多边形凸台）、槽（纵向槽、圆弧槽、敞开槽、长孔）、螺纹铣削；

(d) 循环指令编辑(轮廓铣削): 新轮廓、轮廓调用、路径轮廓、 钻中心孔、预钻孔、型腔、型腔剩余材料、凸台、凸台余料；

(e) 循环指令编辑(其他): 毛坯、设置、回转平面(cycle800)、铣刀定位、高速设定、转换、子程序；

(f)直线圆弧：刀具、直线、圆心、圆弧半径、螺线、极坐标、加工功能；

2、[OFFSET]刀具补正:

(a)刀具外形补正(Geometry): 刀具基本资料设置、测量刀具、刀沿、缷载、选择刀库、分类；

(b)刀具磨耗补正(Wear) : 分类；

(c)坐标系补正 G54-G57 : 零偏设置、有效、概览、基准、详细资料；

(d)工作区限制；

3、[PROGRAM MANNGER]程序管理: 执行、新建、打开、选中、复制、黏贴、剪下、搜索、 属性、删除；

4、CNC程序汇入导出功能：本地硬盘、U盘；

5、[ALARM]异常报警: 报警列表、报警记录；

6、程序零点位置图标：依刀具补正值动态显示；

7、整体操作环境：储存与汇入功能，完整储存操作设定之状态，可汇入还原当时的状态，方便检视设定数据，作为评量与修正之参考；

8、工件材料: 储存与加载功能 (文件格式: STL)；

9、刀具设定: 新增、修改、删除、刀具数据汇入导出；

10、刀库装设: 汇入与汇出、常用刀库；

11、仿真速度：10%、50%、100%、160%、250%、500%、900%、990%、MAX； 可将仿真速度限制在500%内，帮助学生检查程序与执行动作；

12、工件设定: 工件颜色、垫块高度、虎钳尺寸；

13、工件尺寸测量：角度量测(绝对角度、两面角度)、圆弧量测(三点圆)；

14、机器生产状态：支持机器生产状态实时监控管理系统；

15：主轴转速与进给速度侦测功能:

(1)主轴正确旋转，主轴转速在规定范围内。

(2)进给速度在规定范围内。

16：刀具与材料碰撞侦测功能:

(1)主轴未旋转或旋转方向错误，刀具与材料接触，视为碰撞。

(2)刀具之非切刃部位与材料接触，视为碰撞。

(3)切削进给速度太快，超过允许范围，视为碰撞。

17：碰撞侦测功能: 刀具与材料、虎钳、转盘、碰撞侦测；

主轴与材料、虎钳、转盘，碰撞侦测；

3.2：工业型操作面板与功能

1、模式选择钮功能

(1) AUTO 自动执行模式 - 程序自动执行；

(2) MDA 指令输入模式 - 参数设定与临时输入程序时使用；

(3) JOG 切削进给模式 - 使用轴向键切削进给；

(4) RAPID 快速移动模式 - 使用轴向键快速移动；

2、进给速度调整旋钮

(1)启动[CYCLESTSRT]、暂停[CYCLESTOP]、单节[SINGLE BLOCK]、重置[RESET]；

(2)主轴正转、主轴停止、主轴反转；

(3)程序保护锁、急停、刀库旋转按钮、冷却液、安全门开/关；

(4)按键式轴向按钮：[X]、[Y]、[Z]、[4TH AXIS]、[5TH AXIS]、正[+]、负[-]、[RAPID]、解除碰撞按钮、轴向复归[REF.POINT]；

(5)手轮按钮[MPG]、手轮速率旋钮、手轮轴向旋钮；

四、产品系列

系列产品每台设备可选装仿真数控系统

仿真数控系统 仿真数控系统数量 模拟机床

SINUMERIK 840DSL  3种系统 三轴、A/C五轴、B/C五轴

Heidenhain TNC640 2种系统 A/C五轴、B/C五轴

840DSL & TNC640 5种系统 三轴、A/C五轴、B/C五轴
