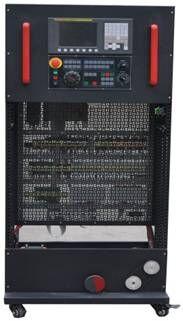

数控车床电气控制维修实训台发那科系统QY-SKC10
文章来源：
一、产品简介
QY-SKC10型数控车床装调与维修考核实训设备是由FANUC 0I MATE-TD数控系统，机床电气控制接口板、主轴变频调速实验板、交流伺服驱动器及伺服电机、输入输出模块、四工位刀架、低压电气元件的原理和接线、编程及机械等组成。
二、产品特点
设备配置FANUC 0I MATE-TD数控系统，采用方便拆卸的方案设计，使得用户在机械、电气等诸方面得到现场般的训练，实训内容数控系统、伺服单元、逻辑控制、低压电器、电机等。
三、产品配置
自动刀架1台、主轴电机与编码器1套、冷却泵1台、伺服电机2台、限位开关和机床零点等。
四、技术参数
1、输入电源：AC380V（三相四线制）、50HZ
2、故障考核36项（智能型）
3、工作环境：温度-20℃～40℃
4、整机容量：≤2kVA；
5、电气控制单元尺寸：长×宽×高（mm）=800mm×600 mm×1800 mm；
6、装置可设置数控机床几十个典型的电气故障。考核系统采用智能考核的方式，并具有联网的功能。故障可通过计算机设置，也可在智能考核终端上设置。学生对故障现象进行分析，在考核终端上输入相应的故障代码进行故障排除，多台设备可通过无线网络和上位机进行联网，对教师登陆、学生考试、故障题库、分别设置集中管理。并能对考试结果进行分析评估、存档、打印。
五、实验项目
实验一 数控车床电气综合实验装置电源控制
实验二 FANUC 0i数控系统的操作、接口实验
实验三 变频器变频调速实验（系统控制）
实验四 四工位自动刀架实验
实验五 X轴伺服电机驱动控制实验
实验六 Z轴伺服电机驱动控制实验
实验七 二坐标正负超程限位、零点实验
实验八 手轮（手摇脉冲发生器）实验
实验九 车床数控系统控制螺纹加工实验
实验十 数控车床系统通讯实验
实验十一 数控车床PMC编程与连接实验
实验十二 数控车床电气综合安装
实验十三 PMC用户程序的设计
实验十四 PMC用户程序的调试
实验十五 数控车床NC参数调试（－）
实验十六 数控车床NC参数调试(二)
实验十七 数控车床丝杆反向间隙补偿
实验十八 数控车床丝杆螺距补偿
六、设备概述
数控车床实训设备适合于职业院校数控机床装调维修技能比赛和职业院校的数控装调维修专业、数控加工专业、机电一体化专业的教学与实训，采用模块化结构，通过不同的组合，完成数控机床的电气装调、系统调试、数控机床功能部件机械几何精度检测及维护维修等实训项目，满足企业对这类型人才的需求，还适合数控装调工的职业技能鉴定。
七、设备功能说明
1、电气控制单元功能说明：
电气控制单元主要包含数控系统、进给驱动、主轴单元、刀架控制电路、冷却控制电路、接口单元、保护电路、电源电路等组成。该单元包含完整的数控车床电气控制部分，内嵌有数控机床智能化考核系统，以及接口转换单元，可以直接与数控机床功能部件进行连接用于真实的电气调试与维修实训；也可以通过接口转换单元和电气安装实训单元连接完成对数控机床功能部件的调试。立式结构符合真实的数控电气安装环境，器件布局与实际机床一致，符合GB/T5226.1-1996标准，可以更贴合实际岗位要求进行技能训练。
八、配置清单
|
序号 |
材料名称与规格型号 |
数量 |
单位 |
|
1 |
数控系统（采用FANUC 0I MATE TD） |
1 |
台 |
|
2 |
电气控制单元（采用铁质钣金喷塑结构） |
1 |
台 |
|
3 |
手摇脉冲发生器（手轮） |
1 |
台 |
|
4 |
四工位刀架 |
1 |
台 |
|
5 |
冷却泵电机 |
1 |
台 |
|
6 |
三相交流伺服电机（βis系列） |
2 |
台 |
|
7 |
交流伺服单元（βis系列，安装在网孔板上） |
2 |
台 |
|
8 |
X、Z轴正负限位、机床回零开关 |
2 |
只 |
|
9 |
变频器（安装在网孔板上） |
1 |
台 |
|
10 |
I/O板（安装在网孔板上） |
1 |
块 |
|
11 |
分线器(FS-50BB) （安装在网孔板上） |
1 |
只 |
|
12 |
输出继电器板（安装在网孔板上） |
1 |
只 |
|
13 |
灭弧器31TX1-31A03（安装在网孔板上） |
2 |
只 |
|
14 |
交流接触器CJX1-22（正泰）（安装在网孔板上） |
5 |
只 |
|
15 |
直流继电器MY2N（安装在网孔板上） |
5 |
只 |
|
16 |
断路器DZ47-60（安装在网孔板上） |
4 |
只 |
|
17 |
漏电保护器DZ47LE-16（安装在网孔板上） |
1 |
只 |
|
18 |
智能故障单元（安装在网孔板上） |
1 |
套 |
|
19 |
智能故障通讯口（安装在侧板隔离器的DB25插口上） |
1 |
只 |
|
20 |
RS232通讯口（安装在侧板隔离器的DB9插口上） |
1 |
只 |
|
21 |
急停开关（驱动）（安装在副面板上） |
1 |
只 |
|
22 |
工作灯（安装在侧板上） |
1 |
只 |
|
23 |
照明开关（安装在侧板上） |
1 |
只 |
|
24 |
直流24V电源（安装在网孔板上） |
2 |
只 |
|
25 |
650W控制变压器（安装在柜内） |
1 |
台 |
|
26 |
1500W隔离变压器（安装在柜内） |
1 |
台 |
|
27 |
程序锁钥匙（每套2把） |
1 |
套 |
|
28 |
CAD/CAM软件光盘 |
1 |
张 |
|
29 |
变频器使用手册 |
1 |
本 |
|
30 |
FUANC 0I MATE-D操作说明 |
1 |
本 |
|
31 |
FUANC 0I MATE-D维修手册 |
1 |
本 |
|
32 |
FUANC 0I MATE-D参数说明 |
1 |
本 |
|
33 |
实训设备指导书 |
1 |
本 |
|
34 |
电气控制电路图（含故障点） |
1 |
份 |
|
35 |
智能考核系统模块（含软件与硬件） |
1 |
套 |
