CK0625数控车床装调与维修考核实训设备QY-SKC15

文章来源：

产品名称：CK0625数控车床装调与维修考核实训设备QY-SKC15
产品型号：QY-SKC15
产品价格：

一、产品简介
QY-SKC15数控车床实训设备适合于职业院校数控机床装调维修技能比赛和职业院校的数控装调维修专业、数控加工专业、机电一体化专业的教学与实训。设备采用模块化结构，可以完成数控机床的电气装调、系统调试、数控机床功能部件机械几何精度检测及维护维修等实训项目。
数控车床装调与维修考核实训设备是由FANUC 0I TF数控系统，机床电气控制接口板、主轴变频调速实验板、交流伺服驱动器及伺服电机、输入输出模块、四工位刀架、低压电气元件的原理和接线、编程及机械等组成。
二、产品配置
电动刀架1台、主轴电机与编码器1套、冷却泵1台、伺服电机2台、数控车床1台及限位开关和机床零点等。
三、技术参数：
1、输入电源：AC380V（三相四线制）、50HZ
2、故障考核36项
3、工作环境：温度-20℃～40℃
4、整机容量：≤3kVA；
5、电气控制单元尺寸：长×宽×高（mm）=800mm×600mm×1800mm；
6、实物数控车床尺寸：长×宽×高（mm）=1200mm×760mm×1550mm；
四、实验项目
1．电路设计、设备安装和电路连接
（1）数控系统的安装、接线
（2）系统启停控制电路的设计与接线
（3）变频调速系统的电路设计、变频器、主轴电机、编码器的安装与接线
（4）交流伺服驱动系统的电路设计、驱动器、伺服电机的安装与接线
（5）刀架控制系统的电路设计、器件安装与接线
（6）冷却控制系统的电路设计、器件安装与接线
（7）急停、限位控制回路的设计与接线
（8）手摇脉冲发生器的接线
2．机械部件装配与调整
（1）滚珠丝杠螺母副的装配与调整
（2）X/Z轴拖板的装配与调整
（3）电动刀架的装配
（4）电机与联轴器的装配
（5）润滑系统的装配
（6）主轴箱的装配与调整
3．数控机床的功能调试
（1）数控系统的基本操作
（2）数控系统基本参数的设置与调试
（3）数控系统进给轴参数设置与调试
（4）数控系统主轴参数设置与调试
（5）PLC编程与调试
（6）驱动器参数设置与调试
（7）变频器参数设置与调试
（8）电动刀架等功能部件的调试
（9）数控系统的数据备份
4．机电联调与故障排除
（1）数控车床机电联调
（2）数控车床故障诊断与排除
5．数控车床几何精度检测
（1）数控车床丝杆反向间隙补偿实验
（2）数控车床丝杆螺距补偿实验
（3）数控车床几何精度检测及调整实验
6．数控车床的程序编制与加工
（1）数控车床编程
（2）数控车床加工
五、设备功能说明

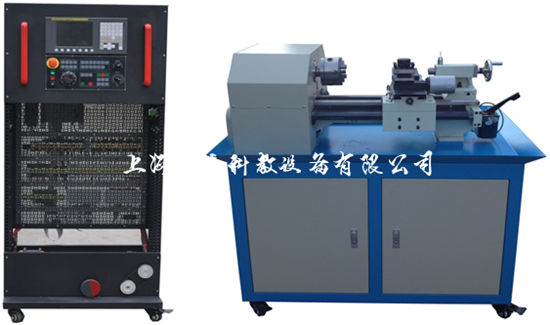

数控车床实训设备由电气控制单元、数控机床功能部件等组成。
1、电气控制单元功能说明：
电气控制单元主要包含数控系统、进给驱动、主轴单元、PMC单元，刀架控制电路、冷却控制电路、接口单元、保护电路、电源电路等组成。该单元包含完整的数控车床电气控制部分，内嵌有数控机床智能化考核系统，以及接口转换单元，可以直接与数控机床功能部件进行连接用于真实的电气调试与维修实训；也可以通过接口转换单元和电气安装实训单元连接完成对数控机床功能部件的调试。立式结构符合真实的数控电气安装环境，器件布局与实际机床一致，符合GB/T5226.1-1996标准，可以更贴合实际岗位要求进行技能训练。
配置的智能化故障维修系统通过产生故障、故障分析、故障诊断、线路检查、故障点确定等过程训练学生数控机床维修能力，配合计算机软件可以进行学生登录、自动评分、成绩统计等方便的实训结果评价功能，还可以通过网络连接进行数控技术的应知考核，大大减轻教师的故障设定、评分、统计等工作量，是一套集实施、检查、评估于一体的数控技术教育装备。
2、数控机床功能部件单元说明：
数控机床功能部件单元选择的是具有代表性的CK0625型数控车床，该部件采用同真实机床完全相同的机械结构，可以进行拆装传动部件，例如滚珠丝杆、联轴器、伺服电机等。数控车床整体为高刚性的铸铁结构，采用树脂砂造型并经过时效处理，确保长期使用的精度，导轨采用真实大型数控车床标准三角导轨，轴承采用成对的角接触轴承；结构上采用模块化，下装有滑轮，可以自由移动，可以完成机械传动部件中的丝杆、丝杆支架的拆装实训及拖板平行度、直线度、双轴垂直度等精密检测技术的实训，完成机电联调与数控机床机械装配核心技能的训练，完成螺距补偿、反向间隙补偿等实训项目。
六、CK0625型实物小车床主要参数：
1)床身最大回转直径： 250mm；
2) 最大切削直径: 60mm；
3) X/Z轴行程： 140mm/380mm；
4) X轴滚珠丝杠：研磨、C5级、规格1605；
5) Z轴滚珠丝杠：研磨、C5级、规格2004；
6) 主电机功率： 0.75kW；
7) 主轴转速范围： 50～2500rpm；
8) 主轴卡盘： φ125；
9) 主轴通孔直径： 18mm；
10) 主轴孔锥度：莫氏3号；
11) 拖板快速移动速度： 3000mm/min；
12) 最大切削进给速度： 2000mm/min；
13) 定位精度： 0.02mm；
14) 重复定位精度： ±0.012mm；
15) 电动刀架：立式四工位；
16) 刀杆截面尺寸： 10mm×10mm；
17) 尾架套筒锥度：莫氏2号
18) 尾座套筒行程： 60mm ；
19) 机床重量： 300kg；
20) 数控系统分辨率: 0.001mm
七、数控车床装调与维修考核实训设备
表1：基本配置

序号	名称	主要部件、器件及规格	数量	备注
1	机床实训柜	800mm×600mm×1800mm	1套
2	实物小车床	1200×760×1550mm	1台	CK0625型
3	操作台	1200mm×600mm×780mm	1套
4	数控系统	FANUC 0I TF	1台
5	变频器	1.5KW	1台
6	伺服驱动	FANUCβi SV20	2台
7	伺服电机	FANUCβis 4/4000	2台
8	电子手轮	手摇脉冲发生器	1只
9	主轴电机	3B-750W	1只
10	电器元件	漏电保护器、断路器、交流接触器、继电器、传感器、连接线等	1套
11	电脑	主流品牌配置	1台	用户自配
12	电气控制电路图	含故障点	1份
13	变频器说明书		1本
14	用户手册		3本
15	维修手册		1本
16	参数说明		1本
17	实验指导书		1本
18	智能考核系统模块	含软件与硬件	1套
