- 产品名称：数控车床电气控制维修实训台发那科系统QY-SKC06
- 产品型号：QY-SKC06
- 产品价格：

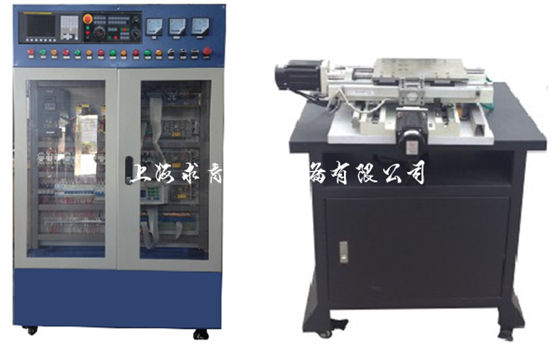

数控车床电气控制维修实训台发那科系统QY-SKC06
文章来源：
一、产品简介
QY-SKC06数控车床电气控制维修实训台采用FANUC 0i系统，包含四工位电动刀架1台、主轴电机与编码器1套、冷却泵1台、伺服电机2台、精密型十字滑台（二坐标）1台及X、Z限位开关和机床零点、润滑系统等。
二、技术参数：
1、输入电源：AC380V（三相五线制）、50HZ
2、故障考核36项
3、工作环境：温度-20℃～40℃
4、整机容量：≤2kVA；
5、实验台尺寸：长×宽×高（mm）=1000 mm×600 mm×1800 mm；
6、装置具有数控车床故障诊断维修考核功能，可设置数控车床36个典型的电气故障。考核系统采用智能考核的方式，并具有联网的功能。故障可通过计算机设置，也可在智能考核终端上设置。学生对故障现象进行分析，在考核终端上输入相应的故障代码进行故障排除，多台设备可通过无线网络和上位机进行联网，对教师登陆、学生考试、故障题库、分别设置集中管理。并能对考试结果进行分析评估、存档、打印。
三、产品配置
1．系统由机床实训柜、精密型十字滑台等组成。机床实训柜采用铁质亚光密纹喷塑结构，正面上部为网内电压、电流、状态指示灯等监控原器件，中部为机床电气柜，柜内器件布局与实际机床厂的模式一致。电气柜内的电气安装板上面装有变频器、伺服驱动器、交流接触器、继电器、保险丝座、断路器、开关电源、接线端子排和走线槽、智能型故障模块等；电气柜后部还设有变压器和接地端子等。
2．系统采用三相四线AC380V交流电源供电，并设有漏电保护器、指示灯指示和保险丝等，具有过载保护、短路保护和漏电保护装置，在电压异常或出现短路情况时自动动作，保护人身和设备安全。
3．数控系统采用发那科厂家的主流数控系统，能满足不同类型机床的实训教学。
4．X、Z轴由交流伺服电机驱动，运动方向上设有正负限位、参考点等开关，采用传感器式行程开关；主轴由三相异步电机驱动，变频调速控制。
5．X、Z轴进给传动系统由进口滚珠丝杠螺母副、进口直线导轨、轴承、轴承支座、电机支座等组成，可进行导轨预紧力调整、滚珠丝杠的装配与调整等技能训练。
四、实验项目
实验1 数控车床电路设计、分析、机械、电气的安装、调试实验
实验2 FANUC 0i数控系统的操作、编程、实物加工实验
实验3 变频器变频调速实验
实验4 四工位自动刀架实验
实验5 X轴伺服电机驱动控制实验
实验6 Z轴伺服电机驱动控制实验
实验7 车床正负超程限位、零点实验
实验8 手轮（手摇脉冲发生器）实验
实验9 车床数控系统控制螺纹加工实验
实验10 数控车床系统通讯实验
实验11 数控车床PMC编程与连接实验
实验12 数控车床电气综合安装
实验13 PMC用户程序的设计
实验14 PMC用户程序的调试
实验15 数控车床NC参数调试（－）
实验16 数控车床NC参数调试(二)
实验17 数控车床丝杆反向间隙补偿
实验18 数控车床丝杆螺距补偿
实验19 考核工作站故障设置与打印成绩报告单实验
实验20 学生进行故障排除实验
实验21 无刷伺服电机换相原理实验
实验22 启动时转速、电流变化实验
实验23 稳态运行中变负载，转速、电流变化实验
实验24 PI参数对电机运动特性的影响实验
实验25 位置控制实验
实验26 开环增益与跟随误差关系实验
实验27 前馈增益与稳态精度关系实验
实验28 变比例系数对快速定位的影响实验
五、精密型十字滑台主要参数：
功能
1.机械拆装与机电联调
2.直线导轨E型块拆装、调整实训
3.联轴器拆装实训
4.滚珠丝杠螺母副拆装实训
5.四工位电动刀架拆装实训；
6.滑台垂直度与平行度检测调整实训
技术参数
1.两轴方形进口直线导轨
2.Ä主轴转速范围变频：50～2800rpm
3.主轴电机功率：0.75KW
4.定位精度: X向≤0.012/300mm、Z向≤0.015/300mm
5.重复定位精度: X向≤0.005mm，Z向≤0.005mm
6.刀架刀位数：4工位电动刀架
7.刀架转位的定位精度：≤0.01mm；
8.车刀刀杆最大尺寸(宽×高)：20×20m；
9.工作台面尺寸（长×宽）：300mm×300mm
10.工作台最大承载重量：90Kg;
11.进口滚珠丝杠（直径/螺距）：1605mm
12.弹性联轴器
13.丝杠行程：X300/Z300mm
14.材质：铸铁
15.配置电机扭矩：3N/M
六、配置清单
| 序号 | 材料名称与规格型号 | 数量 | 单位 |
| 1 | 数控系统（采用FANUC 0I MATE TD） | 1 | 台 |
| 2 | 机床实训控制台（采用铁质钣金喷塑结构） | 1 | 台 |
| 3 | 精密型十字滑台 | 1 | 台 |
| 4 | 手摇脉冲发生器（FANUC手轮）（安装在面板上） | 1 | 台 |
| 5 | 四工位刀架（含扳手） | 1 | 套 |
| 6 | 冷却泵电机 | 1 | 台 |
| 7 | 三相交流伺服电机（βis系列）(安装在十字滑台上) | 2 | 台 |
| 8 | 交流伺服单元（βis系列，安装在柜内） | 2 | 台 |
| 9 | X、Z轴正负限位、机床回零开关（安装在十字滑台上） | 2 | 只 |
| 10 | 变频器（安装在柜内） | 1 | 台 |
| 11 | I/O板（FANUC ） | 1 | 块 |
| 12 | 分线器(FS-50BB) （安装在柜内） | 1 | 块 |
| 13 | 电压表6L2（0～450V）（安装在柜内） | 2 | 只 |
| 14 | 电流表（5A）（安装在柜内） | 1 | 只 |
| 15 | 灭弧器31TX1-31A03（安装在面板上） | 1 | 只 |
| 16 | 交流接触器CJX1-22（正泰）（安装在面板上） | 4 | 只 |
| 17 | 直流继电器MY2N（安装在面板上） | 6 | 只 |
| 18 | KT18-32（安装在面板上） | 3 | 只 |
| 19 | 断路器DZ47-60-C5（正泰）（安装在面板上） | 3 | 只 |
| 20 | 漏电保护器DZ47LE-32（正泰）（安装在柜上） | 1 | 只 |
| 21 | 风机（安装在柜内） | 1 | 只 |
| 22 | 急停开关（强电）（安装在柜内） | 1 | 只 |
| 23 | 急停开关（驱动）（安装在副面板上） | 1 | 只 |
| 24 | 风机开关（安装在面板上） | 1 | 只 |
| 25 | 照明开关（安装在面板上） | 1 | 只 |
| 26 | 单相电源插座（安装在柜上） | 1 | 只 |
| 27 | 电源指示灯（安装在柜上） | 1 | 套 |
| 28 | 直流24V电源（安装在柜内） | 2 | 台 |
| 29 | 1000W变压器（安装在柜内） | 1 | 台 |
| 30 | 1500W变压器（安装在柜内） | 1 | 台 |
| 31 | 钥匙（每套2把） | 1 | 套 |
| 32 | CAD/CAM软件光盘 | 1 | 张 |
| 33 | 变频器使用手册 | 1 | 本 |
| 34 | FUANC 0I MATE-D用户手册 | 3 | 本 |
| 35 | FUANC 0I MATE-D维修说明书 | 1 | 本 |
| 36 | FUANC 0I MATE-D参数说明书 | 1 | 本 |
| 37 | 实训台指导书（含智能故障使用说明书） | 1 | 本 |
| 38 | 车床故障电路图 | 1 | 份 |
| 39 | 智能故障考核模块（硬件与软件） | 1 | 套 |
| 40 | CF卡（2GB） +PCMCIA卡座+USB读卡器 三件套 | 1 | 套 |
| 41 | 数控车床电气原理图 | 1 | 份 |
| 42 | RS232接口传输线及插头（5米） | 1 | 套 |
