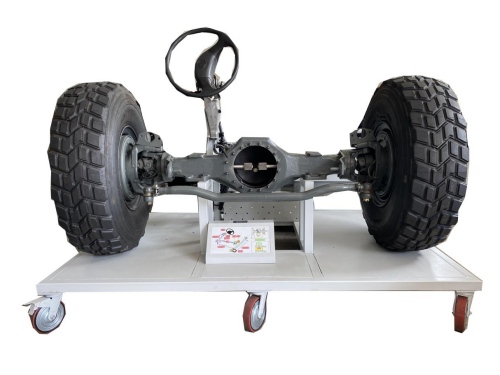

陕汽SX2190转向系统实训台

    文章来源:

  • 产品名称:陕汽SX2190转向系统实训台
  • 产品型号:QY-SQF10
  • 产品价格:

一、产品简介

设备采用  翻新SX2190陕汽 (四驱动式) 汽车前桥总成为基础,全面展示了动力转向系统、前桥悬架系统的组成结构和工作过程。适用于中高等职业学校和培训机构对汽车动力转向、前桥悬架理论与维修实训教学需要,完全满足对汽车前桥系统结构展示、工作模拟、拆装实训等教学功能。

二、功能特点

1.真实可运行的汽车转向系和前桥悬架部件,充分展示动力转向与独立悬架的组成结构。

2.由三相电机做动力源带动助力泵工作,操纵方向盘,真实演示汽车动力转向的工作过程。

3.实训台安装有压力表,实时显示转向时助力油压的参数变化。

4.车轮底部装有转角盘,可分别显示各轮转向角度。

5.实训台底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。

三、技术规格

    外形尺寸:1700×900×1100mm(长×宽×高)

    动力电源:三相四线(三相五线 380V±10% 50Hz)

    工作温度:-40℃~+50℃

    油 压 表:0~100kg/psi

    三相异步电动机:

电  压:AC 220V/380V

功  率:1.5KW

转  速:1400r/min

        工作温度:-40℃~+50℃

颜色:7032

钢管:40*40*3mm

移动脚轮:100*50mm



四、基本配置(每台)

序号

名       称

规格型号

单位

数量

1

前桥转向机构

四驱动式

1

2

方向盘、转向柱、万向节、方向机、转向拉杆


1

3

助力泵


1

4

车轮


2

5

油压表

0~100kg/psi

1

6

三相异步电动机

YT 90S-4

1

7

三相漏电保护开关

DZ47LE-32

1

8

转角盘(可选)


2

9

移动台架(带自锁脚轮装置)

1700×900×1100mm(长×宽×高)

1
