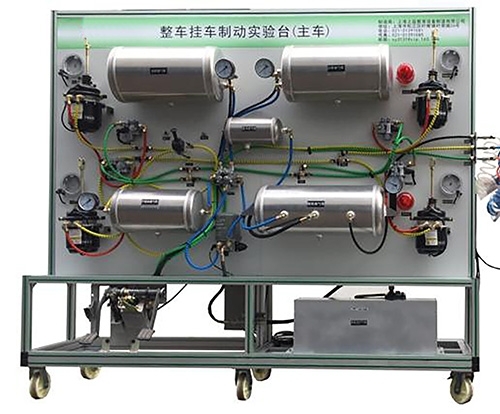

豪沃ZZ1167全车气路综合实训台(立式)

    文章来源:

  • 产品名称:豪沃ZZ1167全车气路综合实训台(立式)
  • 产品型号:QY-HWQ12
  • 产品价格:

一、功能特点

1.台架上具有的  全新  豪沃ZZ1167  原车零部件有空气压缩机总成、空气干燥剂、前桥储气筒、后桥储气筒、手制动储气筒、再生储气筒、辅助储气筒、四回路保护阀、制动脚阀、驻车阀、继动阀、制动管路、气压表若干个。

2. 台架上具有的非原厂部件有两相交流驱动电机、驱动皮带、气压表;

3. 零部件布置位置大体与实车方向、位置接近;

4. 压缩机具有机油润滑系统;

5. 压缩机空气经过空气滤清器过滤;

6. 每个部件摆放位置合理,美观,方便看清外观特征;

7. 不同类别的气压管路通过不同颜色来表达(可参考实车管路颜色),管路走向简洁明了,方便看清管路走向,采用直走或拐直弯的布局;

8. 台架有示教板,准确绘制其系统组成及部件连接图,管路颜色与实物管路颜色一致(被处理后的颜色);

9. 驱动电机旋转部件,采用防护处理,防止异物被皮带挤压;

10.支撑台架使用4只万向脚轮;前二只万向带锁止功能脚轮;后二只万向脚轮;脚轮与台架用。

11.产品工艺: 设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,带4个带自锁装置万向脚轮,便于移动。



二、技术规格

    外形尺寸:2080×650×1900mm(长×宽×高)

    外接电源:交流220V±10% 50Hz

    工作温度:-40℃~+50℃

    空 气 机:0.75KW

    气 压 表:0~1000kPa

移动脚轮:150*100mm



三、基本配置(每台)

序号

名       称

规格型号

单位

数量

1

前左右制动总成

原车器件

1

2

后左右制动总成

原车器件

1

3

制动踏板

原车器件

1

4

制动总泵及制动分配泵

原车器件

1

5

空气压缩机

0.75KW

1

6

储气罐

原车器件

1

7

气压表

0~1000kPa

5

8

单向阀

原车器件

1

9

排气阀

原车器件

1

10

放水阀

原车器件

1

11

移动台架(带自锁脚轮装置)


1

12

空气干燥剂

原车器件

1

13

前桥储气筒

原车器件

1

14

后桥储气筒

原车器件

1

15

手制动储气筒

原车器件

1

16

辅助储气筒

原车器件

1

17

回路保护阀

原车器件

1

18

制动管路

原车器件

1
