太阳能逐日自动跟踪系统实训装置QY-T28

    文章来源:

  • 产品名称:太阳能逐日自动跟踪系统实训装置QY-T28
  • 产品型号:QY-T28
  • 产品价格:48000元

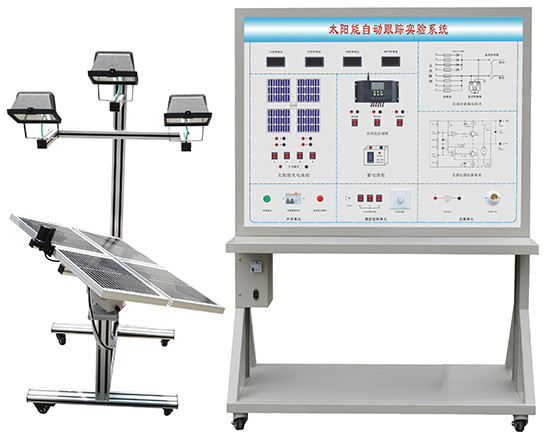

太阳能逐日自动跟踪系统实验实训装置QY-T28型

一、系统组成
QY-T28双轴太阳跟踪系统由阳光跟踪传感器、控制器和传动执行机构三部分组成。
阳光跟踪传感器在有效光照条件下的全程对阳光高精度测量,并将太阳光方位信号转换成电信号,传送给跟踪控制器。
跟踪控制器接收太阳光跟踪定位传感器的信号后,驱使传动执行机构运转,使太阳能电池板垂直于太阳光。
传动执行机构采用的机械结构设计可以实现水平方向360°、180°俯仰角度可以调节后固定,最大抗风可达10级。
二、产品特点
1)通过三个模拟光源进行照射,模拟晨日、午日、夕日。
2)4块10W的太阳能电池板进行组串。
3)系统包括:太阳能光电传感器;太阳能电池组件;直流电机及控制器;太阳能控制器;蓄电池;太阳能跟踪器用电由蓄电池供给。
4)跟踪方式:双轴全自动跟踪
精度:±0.5°
水平回转角度:360°
俯仰角度:180°
控制器供电电源:DC 12V
电机供电电源:DC 12V
5)支架采用工业铝型材
二、技术指标
跟踪方式:双轴全自动跟踪
跟踪精度:±1°
水平回转角度:360°
俯仰角度:180°
传动机构自重:2.5Kg (不含支架与电池板)
最大承重:10Kg
电机供电电源:DC 12V
控制器供电电源:DC 12V
系统年平均耗电量:0.1W
抗风等级:10级
系统自带上电复位及无光自复位功能
三、实验项目
实验一太阳能电池板特性实验系列
1、太阳能电池板开路电压测试实验
2、太阳能电池板短路电流测试实验
3、太阳能电板I-V特性测试实验
4、太阳能电池板最大输出功率计算实验
5、太阳能电池板转换效率测量实验
6、开路电压与相对光强的函数关系实验
7、短路电流与相对光强的函数关系实验
8、太阳能电池板暗伏安特性测试实验
9、太阳能组件输出特性测试实验
10、太阳能电池板的串联开路电压测试实验
11、太阳能电池板的串联短路电流测试实验
12、太阳能电池板的并联开路电压测试实验
13、太阳能电池板的并联短路电流测试实验
14、负载特性测试实验
实验二太阳能蓄电池控制器实验系列
1、太阳能蓄电池充电控制实验
2、控制器充放电保护实验
3、蓄电池电压、电流测试实验
4、蓄电池电量估测实验
5、控制电池电流流入、输出实验
6、控制器光控-时控输出实验
实验三跟踪器的实验内容
1、逐日系统原理实验
2、太阳光跟踪定位传感器原理实验
3、环境对光伏转换影响实验
4、跟踪控制器操作实验
5、传动执行机构接线实训
6、太阳能光控跟踪实验
三、主要设备清单

序号 名   称 数量 单位 价格
1 支架系统 1
2 实验操作台 1
3 追踪控制器 1
4 光学跟踪探头 1
5 10W太阳能电池组件 4
6 实验套件
