一、单相电度表的原理与安装
单相感应式电能表的内部由：电压线圈；电流线圈；铝制圆盘；转轴；上轴承；下轴承；计度器；制动磁钢组成。当交流电通过感应式单相电能表的电压线圈和电流线圈时，电压线圈和电流线圈产生的是两个交变磁通，这两个交变磁通及其产生的涡流相互作用，产生电磁力矩，推动铝盘转动。负载功率越大，铝盘转速越快。配电流互感器时，精度应不低于0.5级。电流互感器的极性要用对。
电能表常数A（安）是电能表的－个重要参数，它表示每千瓦时（kW.h）对应铝盘转数，通常标注在电能表的铭牌上

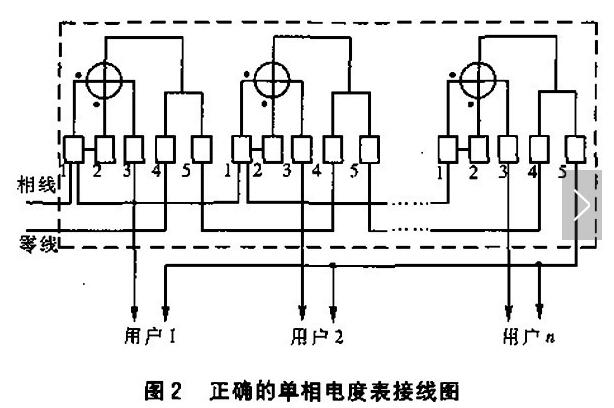

电源火线接入电能表的接线端①,电源零线接入电能表的接线端③。电能表接线端②的出线是负载的火线，电能表接线端④的出线是负载的零线。接线端①和接线端⑤应可靠连接。
二、三相电度表的原理与安装
三相有功电能表用来测量三相交流电路中电源输出（或负载消耗）的电能。由于测量电路接线方式不同，三相有功电能表又分三相三线制和三相四线制两种。三相四线有功电度表(DT型)，可对三相四线对称或不对称负载作有功电量的计量；而三相三线有功电度表(DS型)，仅可对三相三线对称或不对称负载作有功电量的计量。
三相三线有功电能表的工作原理与单相有功电能表的工作原理基本上相同，三相有功电能表由电流、电压元件产生一移进磁场，同时与制动力矩相互作用，使铝盘在磁场中获得的转速正比于负载的有功功率，从而达到计量电能的目的。
三相四线有功电能表工作时，由三组电流、电压元件产生一移动磁场，作用在铝盘上的总转矩为三组元件产生的转矩之和，使铝盘在磁场中获得的转速正比于负载的有功功率，从而达到计量电能的目的。

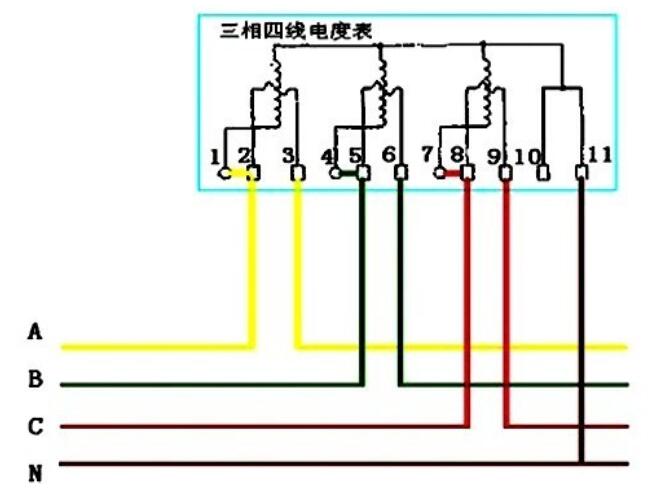

（1）三相电能表的直接接入式安装

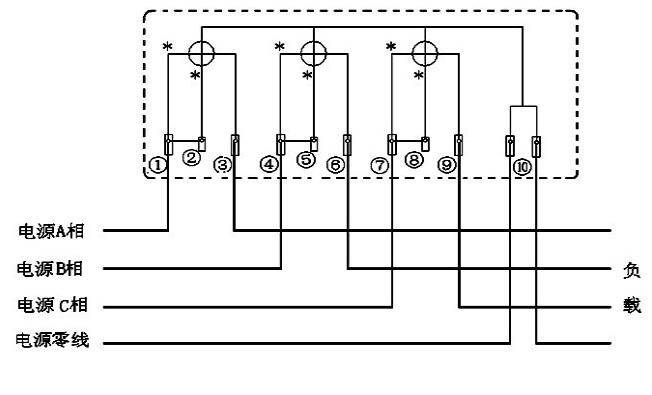

电能表的①、④、⑦接线端分别接电源火线A、B、C，接线端⑩的左边接电源零线。电能表接线端③、⑥、⑨的出线分别是负载的A、B、C火线，接线端⑩的右边是负载的零线。接线端①和接线端②、接线端④和接线端⑤、接线端⑦和接线端⑧应可靠连接。
（2）三相电能表的直接接入式安装

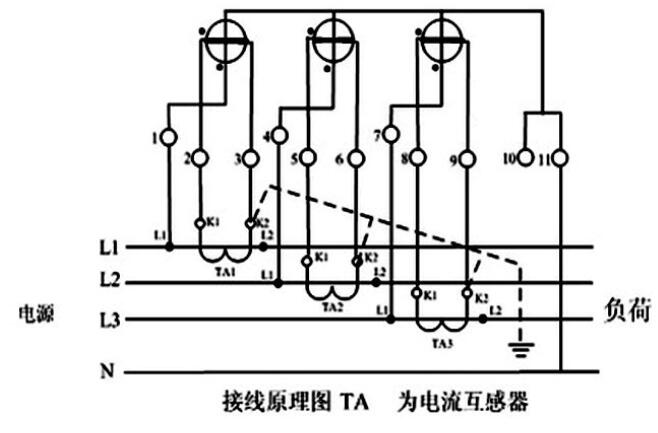

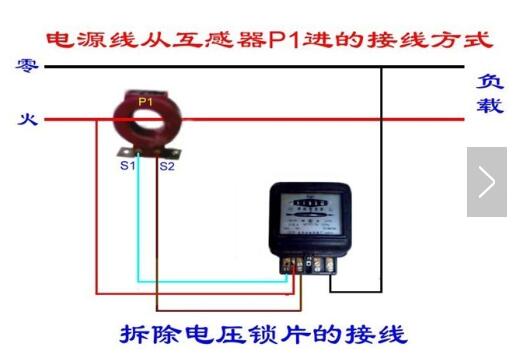

（4）三相四线式(三相三元件)电度表经电流互感器接线原理图
电流互感器要LQG型的，精度应不低于0.5级。电流互感器的极性要用对。

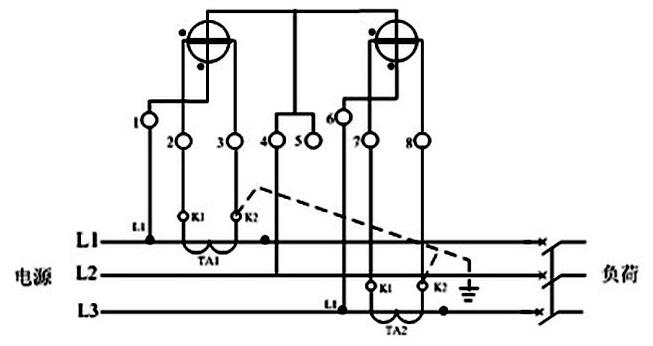

（5）三相三线式(三相两元件)电度表经电流互感器接线原理图

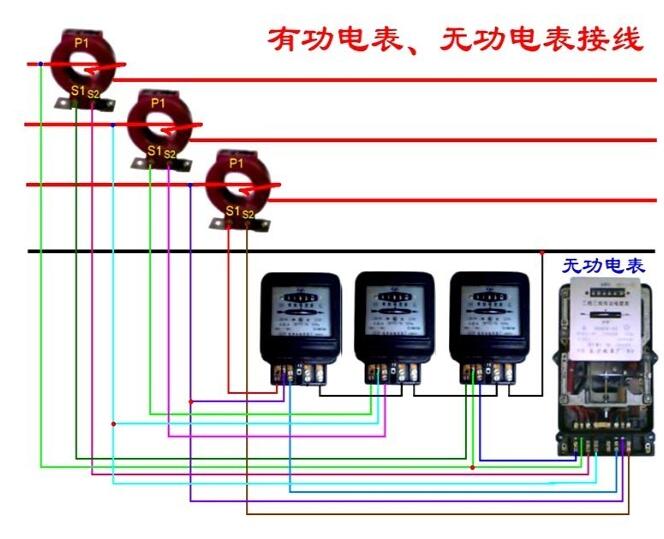

（6）电度表经电流互感器与有、无功电表的接线原理图
三、电 工 仪 表

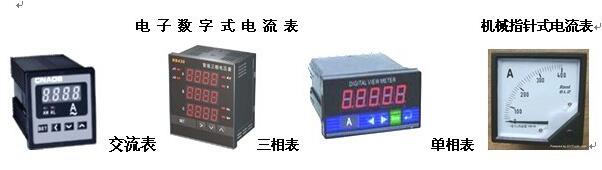

一、电流表代号：A电流表，又叫安培表；小电流表则称叫毫安表；用来测电路中电流的大小；路中串联使用。电流表内阻非常小，绝对不允许不通过任何用电器而直接把电流表接在电源两极，否则烧毁电流表。交流表使用时要注意量程的大小；直流表使用时要注意分清极性、量程大小。

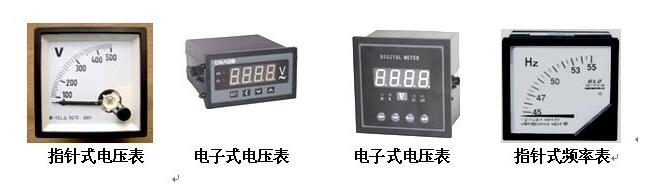

二、电压表：代号：V电压表，又叫伏特表。用来测电路中电压的大小，电压表要并联在电路中使用。交流表使用时不分极性，要注意量程的大小；直表使用时要注意量程的大小与极性。
三、频率表：代号：ＨＺ 用来测量交流电的频率，频率表要并联在交流电路中使用。
电压表、电流表、功率表在电路中的应用
四、功率表 对各种形式电功率量值的测量。是电学量测量的主要对象之一。电功率包括直流功率、交流（有功）功率和交流无功功率。按测量对象，电功率测量分为直流功率测量、单相功率测量、三相系统功率测量和无功功率测量。
直流功率测量：直流电功率P＝UI；U为被测电路部分两端的电压，I为流过该部分的电流。测量时,可用电压表和电流表分别测出U和I,将两者相乘得到P;也可用功率表直接测得P。若负载电阻R已知,则只需测出U或I，再按公式P＝U2/R＝I2R计算出功率。
单相(有功)功率测量：单相交流电路功率P＝UIcosφ；U、I分别为交流电压、电流的有效值，φ是电压和电流相量间的夹角。此功率反映单位时间消耗的能量，所以又称有功功率。单相功率常采用功率表直接测量，电表的联接方法与图1相同。

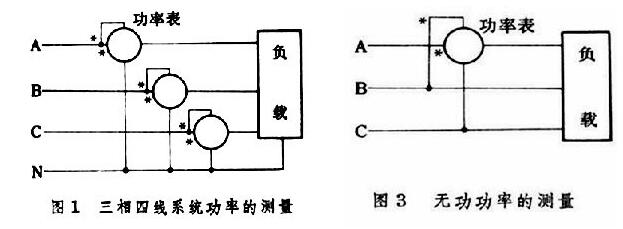

三相系统功率测量：对于三相四线系统(图1),可用3个功率表分别测得A、B、C三条线与中线N之间的功率,即A、B、C三相的功率,将三者相加即为三相总功率。对于三相三线系统，可将两个功率表接入三条线A、B、C中的任两线中。理论证明，两表读数之和即为三相总功率。上述两种测量方法中，可采用将3个或两个功率测量机构装在一起形成适用于四线制或三线制的三相功率表，电表指示的即为三相总功率。这两种方法也适用于三相负载非对称情况。
无功功率测量：单相正弦交流电路中,无功功率Q＝UIsinφ。将加在单相功率表上的电压在相位上移后90°，或将流过其中的电流在相位上移前90°,就可利用功率表测量无功功率。
测量接线：功率表上有4个接线端子。电压2个，电流2个。并且电压端子有一个“*”端，电流也有“*”。只要电压对着电压，电流对着电流接就可以了。电压端子并联于负荷，电流端子串联于负荷。

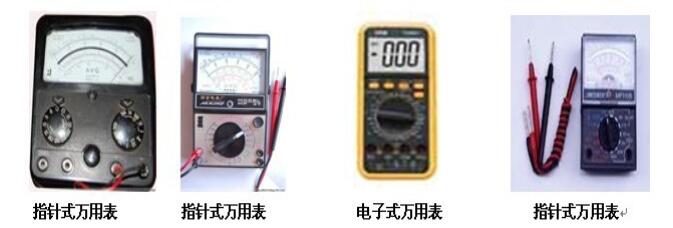

五、万用表使用方法及注意事项
万用表又称为万能表，可以用来测量交直流电压、交直流电流、电阻等多种测量。下面以MF500B型万用表为例了解万用表的使用方法：
1.将万用表水平放置。调整机械零位调节器，使万用表的指针指在标度尺(左边)的零位。
2.将红色测试棒插入“+”插孔、黑色测试棒插入“*”插孔，选择相应的测量档位。
①测量直流电压时，将右边的档位开关旋钮放在“V”档位；根据被测电压的大约数值选择左边开关旋钮的档位（500V、250V、50V、10V、2.5V）。红色测试棒接被测电压的+端，黑色测试棒接被测电压的－端。如果表针反转，将被测电压端红、黑色的测试棒对换即可。被测电压的数值接近2500V时，应将红色测试棒插入“2500V”插孔。
②测量交流电压时，将右边的档位开关旋钮放在“V”档位；根据被测电压的大约数值选择左边开关旋钮的档位（500V、250V、50V、10V）。被测电压的数值接近2500V时，应将红色测试棒插入“2500V”插孔。
注：测量电压时：左、右两边档位开关旋钮都要放在有“V”标志的档位。
③测量直流电流时，将左边的档位开关旋钮放在“A”档位；根据被测电流的大约数值选择右边开关旋钮的档位（500mA、100mA、10mA、1mA、50μA）。红色测试棒接被测电流的+端，黑色测试棒接被测电流的－端。
④测量交流电流时，将左边的档位开关旋钮放在“A”档位；根据被测电流的大约数值选择右边开关旋钮的档位（500mA、100mA、10mA、1mA、50A）。
即：测量电流时：左、右两边档位开关旋钮都要放在有“A” 标志的档位。
测电流的数值接近5A时，应将红色测试棒插入“5A”插孔。
⑤测量电阻时，将左边的档位开关旋钮放在“Ω”档位；根据被测电阻的大约数值选择右边开关旋钮的档位（10KΩ、1KΩ、100Ω、10Ω、1Ω）。将红色和黑色两支测试棒短接，调整标有“Ω”的调节器，使万用表的指针指在Ω标度尺(右边)的零位。如果指针调整不到零位，说明表内的电池不足，应更换新电池。
即：测量电阻时：左、右两边档位开关旋钮都要放在有“Ω” 标志的档位。
测量的读数和测量值：
MF500B型万用表刻度盘上有Ω、－、10V、A、－dB等五条标度尺。
①测量电阻时，读“Ω” 标度尺（上面第一条）的刻度：
电阻的测量值＝读数×右边档位开关旋钮所在档位数。
（右边档位开关旋钮的档位数有10KΩ、1KΩ、100Ω、10Ω、1Ω）
例如：测量的读数为20：档位在10KΩ时，测量值为20×10KΩ＝200KΩ；
测量的读数为40：档位在10Ω时，测量值为40×10Ω＝400Ω；
②测量直流、交流电压以及直流、交流电流时，读“－”标度尺（上面第二条）的刻度：
3；电压（电流）的测量值＝读数×左边（或右边）档位旋钮所在档位数÷标度尺满度的读数。
左边档位开关旋钮的档位数有2.5V、10V、50V、250V、500V）
（右边档位开关旋钮的档位数有50A、1mA、10mA、100mA、500mA、）
（标度尺满度的读数有50、250）
例如：开关旋钮的档位在250V，测量的读数为215，标度尺满度的读数为250时：
电压测量值＝215×250V÷250＝215V
开关旋钮的档位在100mA，测量的读数为40，标度尺满度的读数为50时：
电流测量值＝40×100mA÷50＝80mA
4.注意事顶
①当不能估计被测电量的大约数值时，应先将开关旋钮的档位放在最大,然后根据测得的大
约数值选择开关旋钮的档位。
②测电流时应将万用表串联到被测电路中。测直流电流时注意正负极性，若表笔接反了，
表针会反打，容易碰弯。
③不能带电测量电阻。
④在使用万用表过程中，不能用手去接触测试棒的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。在测量高电压时一定要采取必须的安全措施。
⑤在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时 ，更应注意。否则，会使万用表毁坏。如需换挡，应先停止测量，换挡后继续测量。
⑥万用表使用完毕，应将转换开关置于交流电压的最大挡。如果长期不使用 ，还应将万用表内部的电池取出来，以免电池腐蚀表内的器件。

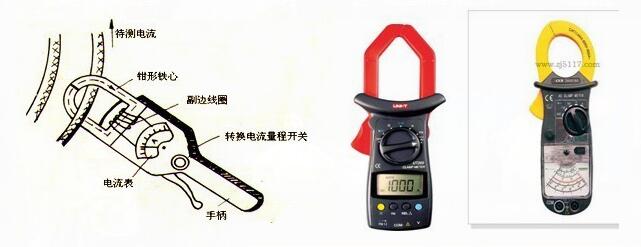

六、钳形电流表的使用
钳形电流表主要用于测量正在运行电气线路中电流的大小（有的钳形电流表也可以测量电压）。下面以T302型钳形电流表为例了解钳形电流表的使用方法。
T302型钳形电流表电流档位有10A、50A、250A、1000A，电压档位有150V、500V。
用钳形电流表测量电流时，将正在运行的待测导线夹入钳形电流表铁芯窗口内，然后读取表头指针的读数。
初次测量时，先用电流最大档位估测，然后再换到合适量程的档位进行正式测量读数。在每次换量程时，必须打开钳口，再转换量程开关。钳形电流表的钳口必须保持清洁、干燥。
如果用最小电流档位测量小电流，指针偏转小于量程的1/2,难以读数时,可用待测导线在钳口中绕上几匝,将读数除以所绕导线的匝数即得到待测的电流值。
当 导线夹入钳口,如果发现钳形电流表振动或者有撞击声时,要将钳形电流表的手柄转动几下或者重新开合钳口一次,直到没有噪声时才读取电流值。
注意待测线路的电压不要高于钳形电流表的额定电压。操作时注意安全。
1、一般场所宜选用额定电压为220V的照明器。
2、下列特殊场所应使用安全特低电压照明器：
1）隧道、人防工程、高温、有导电灰尘、比较潮湿或灯具离地面高度低于2.5m等场所的照明，电源电压不应大于36V；
2）潮湿和易触及带电体场所的照明，电源电压不得大于24V；
3）特别潮湿场所、导电良好的地面、锅炉或金属容器内的照明，电源电压不得大于12V。
3、使用行灯应符合下列要求：
1）电源电压不大于36V；
2）灯体与手柄应坚固、绝缘良好并耐热耐潮湿；
3）灯头与灯体结合牢固，灯头无开关；
4）灯泡外部有金属保护网；
5）金属网、反光罩、悬吊挂钩同定在灯具的绝缘部位上。
4、远离电源的小面积场地、道路照明、警卫照明或额定电压为12～36V照明的场所，其电压允许偏移值为额定电压值的-10％～5％；其余场所电压允许偏移值为额定电压值的±5％。
5、照明变压器必须使用双绕组型安全隔离变压器，严禁使用自耦变压器。
6、照明系统宜使三相负荷平衡，其中每一单相回路上，灯具和插座数量不宜超过25个，负荷电流不宜超过15A。
7、携带式变压器的一次侧电源线应采用橡皮护套或塑料护套铜芯软电缆，中间不得有接头，长度不宜超过3m，其中绿／黄双色线只可作PE线使用，电源插销应有保护触头。
8、工作零线截面应按下列规定选择：
1)单相二线及二相二线线路中，零线截面与相线截面相同；
2)三相四线制线路中，当照明器为白炽灯时，零线截面不小于相线截面的50％；当照明器为气体放电灯时，零线截面按最大负载相的电流选择；
3)在逐相切断的三相照明电路中，零线截面与最大负载相相线截面相同。
9、室内、室外照明线路的敷设应符要求。
10、照明灯具的金属外壳必须与PE线相连接，照明开关箱内必须装设隔离开关、短路与过载保护电器和漏电保护器，并应符合规定。
11、室外220V灯具距地面不得低于3m，室内220V灯具距地面不得低于2.5m。
普通灯具与易燃物距离不宜小于300mm；聚光灯、碘钨灯等高热灯具与易燃物距离不宜小于500mm，且不得直接照射易燃物。达不到规定安全距离时，应采取隔热措施。
12、路灯的每个灯具应单独装设熔断器保护。灯头线应做防水弯。
13、荧光灯管应采用管座固定或用吊链悬挂。荧光灯的镇流器不得安装在易燃的结构物上。
14、碘钨灯及钠、铊、铟等金属卤化物灯具的安装高度宜在3m以上，灯线应固定在接线柱上，不得靠近灯具表面。
15、投光灯的底座应安装牢固，应按需要的光轴方向将枢轴拧紧固定。
16、螺口灯头及其接线应符合下列要求：
1)灯头的绝缘外壳无损伤、无漏电；
2)相线接在与中心触头相连的一端，零线接在与螺纹口相连的一端。
17、灯具内的接线必须牢固，灯具外的接线必须做可靠的防水绝缘包扎。
18、暂设工程的照明灯具宜采用拉线开关控制，开关安装位置宜符合下列要求：
1)拉线开关距地面高度为2～3m，与出入门的水平距离为0.15～0.2m，拉线的出口向下；
2)其他开关距地面高度为1.3m，与出入门的水平距离为0.15～0.2m。
19、灯具的相线必须经开关控制，不得将相线直接引入灯具。
20、对夜间影响飞机或车辆通行的在建工程及机械设备，必须设置醒目的红色信号灯，其电源应设在施工现场总电源开关的前侧，并应设置外电线路停止供电时的应急自备电源。

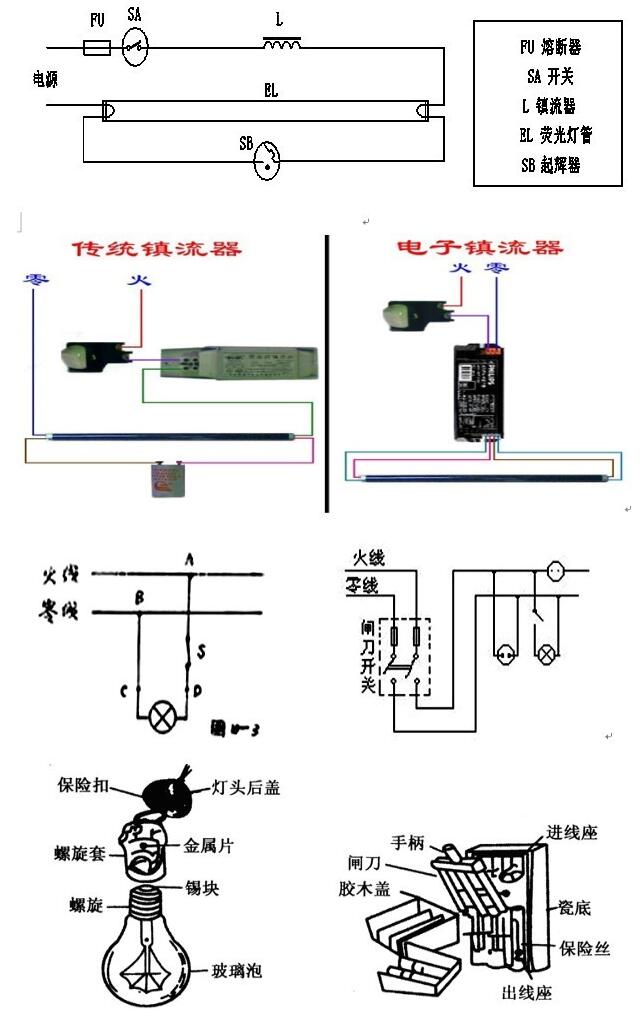

1、荧光灯（日光灯）电路：
如上图所示.这种方式用于需两地控制时,如楼梯上使用的照明灯,要求在楼上、楼下都能控制其亮灭。安装时，需要使用两根导线把两只单极双联开关连接起来。
如上图所示，使用了整流二极管，这样可在两开关之间节省一根导线，同样能达到两只开关控制一盏灯的效果。这种方法适用于两只开关相距较远的场所，缺点是由于电路上串接了整流管，灯的亮度会降低些，一般可应用于亮度要求不高的场合。二极管VD1-VD4一般可用IN4007，如果所用灯泡功率超过200W，则应用IN5407等整流电流更大的二极管。
下图由四个开关组成，可以在四个地方控制同一盏灯。如果要增加控制的地方，只需要增加SB双刀双连开关即可。
五、电工安全知识
一、电流对人体的伤害
电流对人体的伤害有三种：电击、电伤和电磁场伤害。
电击是指电流通过人体，破坏人体心脏、肺及神经系统的正常功能。
电伤是指电流的热效应、化学效用和机械效应对人体的伤害；主要是指电弧烧伤、熔化金属溅出烫伤等。
电磁场生理伤害是指在高频磁场的作用下，人会出现头晕、乏力、记忆力减退、失眠、多梦等神经系统的症状。
一般认为：电流通过人体的心脏、肺部和中枢神经系统的危险性比较大，特别是电流通过心脏时，危险性最大。所以从手到脚的电流途径最为危险。
触电还容易因剧烈痉挛而摔倒，导致电流通过全身并造成摔伤、坠落等二次事故。
二、防止触电的技术措施
A.绝缘、屏护和间距是最为常见的安全措施
1、绝缘
它是防止人体触及绝缘物把带电体封闭起来。瓷、玻璃、云母、橡胶、木材、胶木、塑料、布、纸和矿物油等都是常用的绝缘材料。
应当注意：很多绝缘材料受潮后会丧失绝缘性能或在强电场作用下会遭到破坏，丧失绝缘性能。
2、屏护
即采用遮拦、护照、护盖箱闸等把带电体同外界隔绝开来。电器开关的可动部分一般不能使用绝缘，而需要屏护。高压设备不论是否有绝缘，均应采取屏护。
3、间距
就是保证必要的安全距离。间距除用防止触及或过分接近带电体外，还能起到防止火灾、防止混线、方便操作的作用。在低压工作中，最小检修距离不应小于0.1米。
B.接地和接零
接地
指与大地的直接连接，电气装置或电气线路带电部分的某点与大地连接、电气装置或其它装置正常时不带电部分某点与大地的人为连接都叫接地。
保护接地
为了防止电气设备外露的不带电导体意外带电造成危险，将该电气设备经保护接地线与深埋在地下的接地体紧密连接起来的做法叫保护接地。
由于绝缘破坏或其它原因而可能呈现危险电压的金属部分，都应采取保护接地措施。如电机、变压器、开关设备、照明器具及其它电气设备的金属外壳都应予以接地。一般低压系统中，保护接地电阻值应小于4欧姆。
保护接零
就是把电气设备在正常情况下不带电的金属部分与电网的零线紧密地连接起来。应当注意的是，在三相四线制的电力系统中，通常是把电气设备的金属外壳同时接地、接零，这就是所谓的重复接地保护措施，但还应该注意，零线回路中不允许装设熔断器和开关。
C.装设漏电保护装置
为了保证在故障情况下人身和设备的安全，应尽量装设漏电流动作保护器。它可以在设备及线路漏电时通过保护装置的检测机构转换取得异常信号，经中间机构转换和传递，然后促使执行机构动作，自动切断电源，起到保护作用。
D.采用安全电压
这是用于小型电气设备或小容量电气线路的安全措施。根据欧姆定律，电压越大，电流也就越大。因此，可以把可能加在人身上的电压限制在某一范围内，使得在这种电压下，通过人体的电流不超过允许范围，这一电压就叫做安全电压。安全电压的工频有效值不超过50伏，直流不超过120伏。我国规定工频有效值的等级为42伏，36伏，24伏，12伏和6伏。
凡手提照明灯、高度不足2.5米的一般照明灯，如果没有特殊安全结构或安全措施，应采用42伏或36伏安全电压。
凡金属容器内、隧道内、矿井内等工作地点狭窄、行动不便、以及周围有大面积接地导体的环境，使用手提照明灯时应采用12伏安全电压。
E.加强绝缘
加强绝缘就是采用双重绝缘或另加总体绝缘，即保护绝缘体以防止通常绝缘损坏后的触电。
注意事项
1、不得随便乱动或私自修理车间内的电气设备。
2、经常接触和使用的配电箱、配电板、闸刀开关、按扭开头、插座、插销以及导线等，必须保持完好，不得有破损或将带电部分裸露。
3、不得用铜丝等代替保险丝，并保持闸刀开关、磁力开关等盖面完整，以防短路时发生电弧或保险丝熔断飞溅伤人。
4、经常检查电气设备的保护接地、接零装置，保证连接牢固。
5、在移动电风扇、照明灯、电焊机等电气设备时，必须先切断电源，并保护好导线，以免磨损或拉断。
6、在使用手电钻、电砂轮等手持电动工具时，必须安装漏电保护器，工具外壳要进行防护性接地或接零，并要防止移动工具时，导线被拉断，操作时应戴好绝缘手套并站在绝缘板上。
7、在雷雨天，不要走进高压电杆、铁塔、避雷针的接地导线周围20米内。当遇到高压线断落时，周围10米之内，禁止人员进入；若已经在10米范围之内，应单足或并足跳出危险区。
8、对设备进行维修时，一定要切断电源，并在明显处放置“禁止合闸，有人工作”的警示牌。
三、电器火灾的防止
电器、照明设备、手持电动工具以及通常采用单相电源供电的小型电器，有时会引起火灾，其原因通常是电气设备选用不当或由于线路年久失修，绝缘老化造成短路，或由于用电量增加、线路超负荷运行，维修不善导致接头松动，电器积尘、受潮、热源接近电器、电器接近易燃物和通风散热失效等。
其防护措施主要是合理选用电气装置。例如，在干燥少尘的环境中，可采用开启式和封闭式；在潮湿和多尘的环境中，应采用封闭式；在易燃易爆的危险环境中，必须采用防爆式。
防止电气火灾，还要注意线路电器负荷不能过高，注意电器设备安装位置距易燃可燃物不能太近，注意电气设备进行是否异常，注意防潮等。
四、静电、雷电、电磁危害的防护措施
1、静电的防护
生产工艺过程中的静电可以造成多种危害。在挤压、切割、搅拌、喷溅、流体流动、感应、摩擦等作业时都会产生危险的静电，由于静电电压很高，又易发生静电火花，所以特别容易在易燃易爆场所中引起火灾和爆炸。
静电防护一般采用静电接地，增加空气的湿度，在物料内加入抗静电剂，使用静电中和器和工艺上采用导电性能较好的材料，降低摩擦、流速、惰性气体保护等方法来消除或减少静电产生。
2、雷电的防护
雷电危害的防护一般采用避雷针、避雷器、避雷网、避雷线等装置将雷电直接导入大地。
避雷针主要用来保护露天变配电设备、建筑物和构筑物；避雷线主要用来保护电力线路；避雷网和避雷带主要用来保护建筑物；避雷器主要用来保护电力设备。
3、电磁危害的防护
电磁危害的防护一般采用电磁屏蔽装置。高频电磁屏蔽装置可由铜、铝或钢制成。金属或金属网可有效地消除电磁场的能量，因此可以用屏蔽室、屏蔽服等方式来防护。屏蔽装置应有良好的接地装置，以提高屏蔽效果。
五、电气作业管理措施
从事电气工作的人员为特种作业人员，必须经过专门的安全技术培训和考核，经考试合格取得安全生产综合管理部门核发的《特种作业操作证》后，才能独立作业。
电工作业人员要遵守电工作业安全操作规程，坚持维护检修制度，特别是高压检修工作的安全，必须坚持工作票、工作监护等工作制度。
一、 电流对人体的影响
实践证明，并不是所有的触电都会导致人的死亡，就大多数触电案例来看，触电后自己能主动摆脱电源者居多数。触电后能否自己脱离电源，由触电时通过人体的电流大小决定。通过人体的电流越大，人体的生理反应就越明显，人的感觉就越强烈，破坏心脏正常工作所需的时间就越短，致命的危险也就越大。
1、感知电流
感知电流是引起人的感觉的最小电流。试验资料表明，对于不同的人，感知电流也不相同。成年男性平均感知电流约为1.1mA，成年女性约为0.7mA。
2、 摆脱电流
摆脱电流是人触电后能自主摆脱电源的最大电流。对于不同的人，摆脱电流也不相同，成年男性平均摆脱电流约为16mA，成年女性约为10.5mA。成年男性最小摆脱电流约为9mA，成年女性约为6mA。此外，试验证明，直流电流、高频电流、冲击电流对人体都有伤害作用，其伤害程度较工频电流要轻。直流最小感知电流男性约为5.2mA，女性约为3.5mA；平均直流摆脱电流男性约为76mA，女性约为51mA。
3、 致命电流
致命电流是指在较短时间内危及生命的最小电流。当有一较大的触电电流通过人体时，通过时间超过某一界限值，人的心脏正常活动将被破坏，心脏跳动节拍被打乱，不能进行强力收缩，从而失去循环供血的机能，这种现象就叫做心室颤动。
开始发生心室颤动的电流称为心室颤动电流，也叫致命电流。有关它的大小，许多研究者得到的结论大体相似，通常认为：(1)人的体重越重，发生心室颤动的电流值就越大；(2)一般来说，电流作用于人体的时间越长，发生心室颤动的电流就越小；(3)当通电时间超过心脏搏动周期(人体的心脏搏动周期为0.75s，是心脏完成收缩、舒张全过程一次所需要的时间)时，心室颤动的电流值急剧下降，也就是说，触电时间超过心脏搏动周期时，危险性急剧增加。
可能引起心室颤动的直流电流：通电时间为0.03s时约为1300mA，3s时约为500mA。当电流频率不同时，对人体的伤害程度也不同，频率为25-300Hz的交流电流，对人体的伤害最严重，频率为1000Hz以上时，对人体的伤害程度明显减轻。

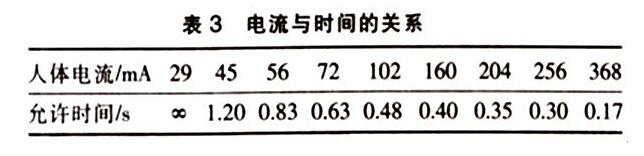

4、 触电时间
二、电网触电事故的种类
在我国触电死亡的人数中，发生在6kV以上高压系统(含雷击过电压触电)中的约占事故总数的18％，而发生在380／220V低压电网的约为82％。本讲座只对380／220V低压电网的触电进行讨论。
1、 触电的环境
我国幅员辽阔，南北方地区气候差异大。南方雨水多、雷电多、台风多、气候潮湿，居民住宅地面绝缘程度低；北方地区气温低、干旱严重、风沙大。因此，发生在室内的触电事故约占事故总数的20％，如电风扇、电熨斗等漏电引起的触电；而发生在室外的触电事故约占事故总数的80％，如场头脱粒、小水泵电灌、盖房施工及抗洪排涝等临时性用电。
2、 按触电者接触导线的方式分类
低压电网中均采用TT系统供电，由于380／220V侧的中性点是直接接地的，因此发生触电有以下3种情况。

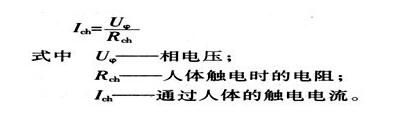

1、 单相触电：触电者站立在大地上，一只手触及其中一根相线，人体承受相电压，触电电流经过人体、大地和配电变压器的中性点接地装置形成闭合回路。这时触电电流数值决定于人体电阻，其计算公式为
2、 两相触电：触电者的人体同时与两根相线接触，电流就由一根相线经过人体流至另一根相线。这种触电方式最危险，因为施加于人体的电压为线电压。这时触电电流的计算公式为：
若此时人体的电阻与单相触电时相等，那么两相触电时的触电电流是单相触电时触电电流的／3倍。
3、 相线中性线触电：触电者的人体同时与一根相线和一根中性线接触，电流就由相线经过人体流至中性线，施加于人体的电压为相电压。
4、 按触电时的接触方式分类：人们在日常生活的用电过程中，无论在室内还是室外，遭到电击的形式是多种多样的，但最终归纳为两种：直接接触触电和间接接触触电。
5、直接接触触电：所谓直接接触触电，就是指因人体直接接触或过分靠近正常运行的带电体而受到电击。在我国低压电网采用中性点接地运行方式的380／220V系统中，可能发生直接接触触电的形式有：单相触电(相与大地)、相线中性线触电和两相触电。
6、 间接接触触电：在低压电网中的各种受电电器的非带电的金属部分，如电动机、洗衣机、电冰箱等电器的金属外壳，在正常运行情况下，由于绝缘物的隔绝，人碰触并不危险。但因种种原因，例如运行时间过久、绝缘老化、受潮、受损，绝缘物失去绝缘作用发生漏电时，该用电设备将会以故障电流入地点为圆心，形成20m为半径的电场圆。若此时有人在电场圆内行走，人的两脚之间将产生电位差，这就是我们平时所说的跨步电压。这种由于跨步电压引起的触电，就是间接接触触电的一种。据有关文献资料介绍，距农村低压电网380／220V故障电流入地点超过5m处、10kV系统距故障电流入地点超过8m处，跨步电压则为零。如果用电设备绝缘损坏，人又站在距设备水平距离为0.8m的地面、同时手碰触设备带电外壳(距离地面1.8m)，其手与足之间呈现的电位差称之为接触电压，这种触电就是间接接触触电的另一种形式。接触电压和跨步电压相反，距故障电流入地处越近，接触电压越小。
六、触 电 急 救
触电急救的要点是:动作迅速，救护得法。当发现有人触电时，切不可惊慌失措、束手无策，更不可借故逃离。首先要尽快地使触电者脱离电源，然后根据触电者的具体情况，进行相应的救治。
人触电以后，会出现神经麻痹、呼吸中断、心脏跳动停止等症状，外表上呈现昏迷不醒的状态，应迅速而持续地进行抢救。
1.脱离电源
人触电以后，可能由于痉挛或失去知觉等原因而抓紧带电体，不能自行摆脱电源，这时，使触电者尽快脱离电源，是救活触电者的首要因素。
(1)发生低压触电事故时，便触电者脱离电源的方法
1、触电电源在近处有开关或插头时，应立即断开电源开关或拔掉电源插头，断开电源。
2、触电电源近处没有开关，则可以用良好绝缘钳柄的电工钢丝钳将电线剪断，或用有干燥木柄的斧头或其他工具将电线砍断。如触电者因站立地面单相触电时，也可用干燥木板等绝缘物插入触电者身下，隔断电流通路，使触电者脱离电源。
3、如果身边什么工具都没有，也可以用于衣服、围巾等衣物，厚厚地把一只手严密包裹起来，拉触电者的衣服使其脱离电源。如有干燥木板或其他不导电的东西，救护者应站在上面进行救护。
总之，要迅速用现场可以利用的一切绝缘物件进行抢救，绝不能用潮湿东西，更不能用金属体去接触触电者，以防救护者自己也遭触电。
如果人在高处触电，救护时要做好防护工作，防止触电者在脱离电源后从高处摔下加重伤势。
(2)发生高压触电事故时，使触电者脱离电源的万法
1、立即通知有关部门拉闸停电。
2、近处有开关(或跌落式熔断器)，要立即戴上绝缘手套，穿上绝缘靴，用相应电压等级的绝缘棒(操作棒)将开关[或跌落式熔断器)拉开。
3、抛掷裸金属线，便线路发生短路跳闸。
2.现场急救
触电者脱离电源后，要根据触电者的情况迅速进行救治。
(1)触电者伤势不重，神志清醒，但有心慌、四肢发麻、全身无力等症状，或曾二度昏迷，但已清醒过来，此时，应使触电者安静休息，不要走动，并请医生诊治或送往医院治疗。
(2)触电者伤势较重，已失去知觉，但还有心脏跳动和呼吸存在。这时应使触电者舒适安静地平卧，周围不要围人观看，好让空气流通。解开触电者衣服以利呼吸，如果天气寒冷，要注意保暖，并速请医生诊治或送医院治疗。如果触电者呼吸困难或发生痉挛，应准备一且呼吸停止，立即作进一步的抢救。
(3)如果触电者伤势严重，呼吸停止或心脏跳动停止，或二者都已停止时，应立即施行人工呼吸法和胸外心脏挤压法进行抢救，并速请医生或送医院抢救。

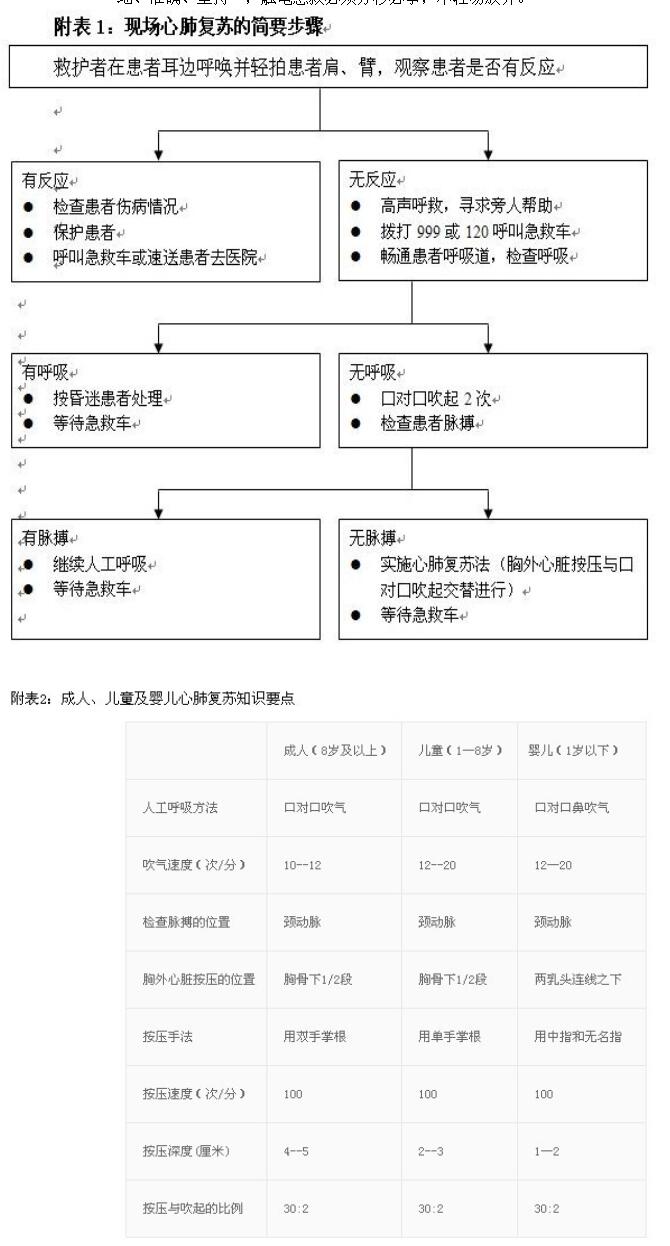

3.人工呼吸法救护
人工呼吸法是触电者呼吸停止后应用的急救方法，是用人工的力量，促使肺部膨胀和收缩，达到恢复呼吸的目的。
触电人脱离电源后，立即进行生理状态的判定。只有经过正确的判定，才能确定抢救方法。
（1）判定有无意识。救护人轻拍或轻摇触电人的户膀（注意不要用力过猛或摇头部，以免加重可能存在的外伤），并在耳旁大声呼叫。如无反应，立即用手指掐压人中穴。当呼之不应，刺激也毫无反应时，可判定为意识已丧失。该判定过程应在5S内完成。
当触电人意识已丧失时，应立即呼救。将触电人仰卧在坚实的平面上，头部放平，颈部不能高于胸部，双臂平放在驱干两侧，解开紧身上衣，松开裤带，取出假牙，清除口腔中的异物。若触电人面部朝下，应将头、户、驱干作为一个整体同时翻转，不能扭曲，以免加重颈部可能存在的伤情。翻转方法是：救护人跪在触电人肩旁，先把触电人的两只手举过头，拉直两腿，把一条腿放在另一条腿上。然后一只手托住触电人的颈部，一只手扶住触电人的肩部，全身同时翻转。 （2）判定有无呼吸。在保持气道开放的情况下，判定有无呼吸的方法有：用眼睛观察触电人的胸腹部有无起伏；用耳朵贴近触电人的口、鼻，聆听有无呼吸的声音；用脸或手贴近触电人的口、鼻，测试有无气体排出；用一张薄纸片放在触电人的口、鼻上，观察纸片是否动。若胸腹部无起伏、无呼气出，无气体排出，纸片不动，则可判定触电人已停止呼吸。该判定在3~5S内完成。
一、口对口（鼻）人工呼吸法的操作步骤和要领:
（1）使触电人仰卧，迅速解开触电人的衣扣，松开紧身的内衣、腰带，头不要垫高，以利呼吸。
（2）使触电人的头侧向一边，掰开触电人嘴巴（如果掰不开嘴巴，可用小木片或金属片撬开），清除口腔中的痰液或血块。
（3）使触电人的头部尽量后仰、鼻孔朝上，下颗尖部与前胸部大体保持在一条水平线上，这样舌根才不会阻塞气道
（4）救护人蹲跪在触电人头部左侧(或右侧)，一只手捏紧触电人的鼻孔，另一只手用姆指和食指掰开嘴巴，如实在掰不开嘴，可用口对口进行人工呼吸法，捏紧嘴巴，可垫一层纱布或薄布，准备给口孔吹气。
（5）救护人深吸气后，紧贴触电人嘴巴吹气，吹气时要使触电人的胸部膨胀，对成年人每分钟大约吹气14一16次，给儿童吹气时，每分钟约吹气18一24次，不必捏鼻孔，让其自然漏气。
（6）救护人换气时，要放松触电人的嘴巴和鼻子，让其自动呼吸。
（7）在作人工呼吸的过程中，若发现触电人有轻微的自然呼吸时，人工呼吸应与自然呼吸的节律相一致。当正常呼吸有好转时，可暂停人工呼吸数秒钟并密切观察。若正常呼吸仍不能完全恢复，应立即继续进行人工呼吸。
（1）使触电人仰卧在坚实的地面或木板上，救护姿式与口对口人工呼吸法相同，使呼吸道畅通，以保证挤压效果。
（2）救护人蹲跪在触电人腰部一侧，或跨腰跪在腰部两侧，两手相叠〔手掌根部要放在正确的压点上，即心窝稍高，两乳头间略低，胸骨下三分之一处〔对触电儿童可用一只手操作。
（3）救护人两臂肘部伸直，掌根略带冲劲地用力垂直下压，压陷深度3一5厘米，压出心脏里的血液。成年人每秒钟压一次，太快或太慢都不好〔对儿童用力要稍轻，以免损伤胸骨，每分钟挤压100次为宜。
（4）挤压后掌根应迅速全部放松，让触电人胸廓自动复原，血又充满心脏，放松时掌根不必完全离开胸廓。
（5）采用胸外心脏挤压法容易引起肋骨骨折，因此，压胸的位置和力的大小，都要十分注意。
注意事项：挤压力要合适，切勿过猛。挤压与放松时间大致相等。保持气管通畅,取出口内异物，清除分泌物。用手推前额使头部尽量后仰，同时另一手臂将颈部向前抬起。触电急救知识告诉我们，抢救触电者，现场抢救原则是“迅速、就地、准确、坚持”，触电急救必须分秒必争，不轻易放弃。
