维修电工培训电力拖动基础知识
低压电器的分类
生产机械中所用的控制电器多属于低压电器，它是指在电压在500V以下、用来接通或断开电路，以及来控制、调节和保护用电设备的电气器具。
电器按动作性质可分为以下两类：
（1） 非自动电器：这类电器没有动力机构，依靠人力或其他外力来接通或切断电路，如刀开关、转换开关等。
（2） 自动电器：这类电器有电磁铁等动力机构，按照指令、信号或参数变化而自动动作，使工作电路接通和切断，如接触器、自动开关等。
电器按其用途又可分为以下三类：
（1） 控制电器：用来控制电动机的启动、反转、调速、制动等动作，如接触器、继电器等。
（2） 保护电器：用来保护电动机，使其安全运行，以及保护生产机械使其不受损坏，如熔断器、电流继电器等。
（3） 执行电器：用来操作、带动生产机械和支撑与保持机械装置在固定位置上的一种元件，如电磁铁、电磁离合器等。
大多数电器既可作控制电器，亦可作保护电器，它们之间没有明显的界线。如电流继电器可按“电流”参量来控制电动机，又可用来保护电动机不致过载；又如行程开关既可用来控制工作台地加、减速及行程长度，又可作为终端开关保护工作台不致闯到导轨外面去。
1.刀开关
在电力拖动控制线路中最常用的是由刀开关和熔断器组合而成的负荷开关。
生产中常用HK系列开启式负荷开关（又称瓷底胶盖刀开关，简称闸刀开关），适用于照明、电热设备及小容量（ 5.5kW以下）电动机控制线路中，供手动不频繁地接通和分断电路，起短路保护作用。
2.组合开关
组合开关又称为转换开关，常用于50HZ、380V以下及直流220V以下的电气线路中，供手动不频繁的接通和断开电路、换接电源和负载以及控制5KW以下小容量异步电动机的启动、停止和正反转。
3.低压断路器
低压断路器又称自动空气开关或自动空气断路器，它相当于把手动开关，热脱扣器，电磁脱扣器等组合在一起构成的一种电器元件。当电路中发生短路、过载和失压等故障时，能自动切断故障电路，保护线路和电气设备。
4.熔断器
熔断器是一种最简单，最可靠的电路保护器件，用于电路及用电设备的短路或过载保护，有高压熔断器和低压熔断器之分,在机电设备控制中一般采用低压熔断器 ，其作用是用于短路保护。
5.按钮
按钮是一种专门用于手动发出控制信号的器件。属于主令电器，它被广泛用各于种控制场合 ，其触头允许通过的电流较小，一般不超过5A。主要在控制电路中发出指令或信号去控制接触器、继电器等电器，再由他们去控制主电路的通断、功能转换或电气联锁。
6. 行程开关
用作电路的限位保护、行程控制、自动切换等。都是由触头系统、操作机构和外壳组成。其是利用生产机械的运动部件碰压使其触头动作的。
7.交流接触器
交流接触器在工业及其它各个邻域中得到广泛应用，它是一种利用电磁机构操作运行的，可远距离频繁地接通和断开交直流主电路及大容量控制电路 其主要控制对象是电动机，也可以用于控制其他负载。
8. 继电器
继电器是一种根据输入信号(电量或非电量)的变化,接通或断开小电流电路,实现自动控制和保护电力拖动装置的电器。
（1）热继电器
热继电器是利用流过继电器的电流所产生的热效应而反时限动作的继电器。热继电器主要用于电动机的过载保护、断相保护、电流不平衡运行的保护及其他电气设备发热状态的控制。
工作原理：
发热元件接入电机主电路，若长时间过载，双金属片被烤热。因双金属片的下层膨胀系数大，使其向上弯曲，扣板被弹簧拉回，常闭触头断开，使接触器线圈断电，接触器主触头断开，将电源切除起保护作用，电源切除后，主双金属片逐渐冷却恢复原位。
（2）中间继电器
中间继电器是用来增加控制电路中的信号数量或将信号放大的继电器。其输入信号是线圈的通电和断电，输出信号是触头的动作，由于触头数量较多，所以可以用来控制多个元件或回路。
（3）时间继电器
自得到动作信号起至触头动作或输出电路产生跳跃式改变有一定时间，该延时时间又符合其准确度要求的继电器称为时间继电器。它广泛用于需要按时间顺序进行控制的电气控制线路。
（4）速度继电器
速度继电器是反映转速和转向的继电器，其主要作用是以旋转速度的快慢为指令信号，与接触器配合实现对电动机的反接制动控制，故又称反接制动继电器。
工作原理：当电动机旋转时，带动与电动机同轴连接的速度继电器的转子旋转，相当于在空间产生一个旋转磁场，从而在定子笼型短路绕组中产生感生电流，感生电流与永久磁铁的旋转磁场相互作用，产生电磁转矩，使定子随永久磁铁转动的方向偏转，与定子相连的胶木摆杆也随之偏转。当定子偏转到一定角度，胶木摆杆推动簧片，使继电器的触头动作。

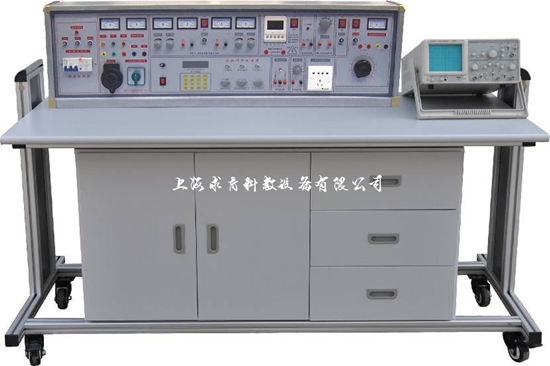

QY-DG108B电工电子电拖实验室设备直流电机智能型
