- 产品名称：通用电工实验室成套设备QY-DG28A
- 产品型号：QY-DG28A
- 产品价格：

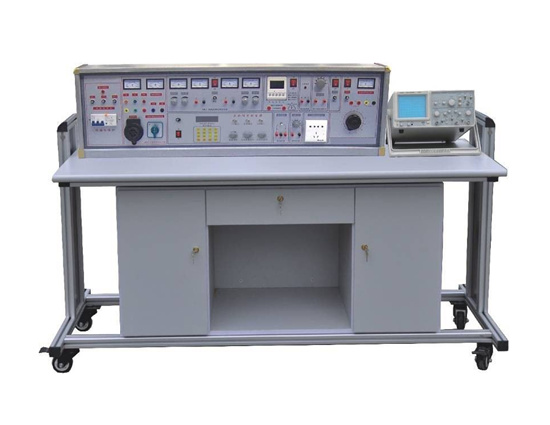

通用电工实验室成套设备QY-DG28A
文章来源：
一、产品特点：
QY-DG28A通用电工实验室成套设备适用于高等、中等、职校及技校电工学、电工原理、电子技术等课程实验。可完成交直流、振荡、磁路电路，运算放大器、整流电路，交直流放大电路，数字逻辑电路等电路实验。
二、产品参数
1、 实验台外壳尺寸：123×35×20cm
2、三相保险座
3、三相电源输入指标
4、总开关：实验台电源总开关，带漏电、过载保护
5、试验按钮：试验漏电开关漏电功能
6、电源输入指示1只
7、电源输出指示3只(红、绿、黄三色)
8、交流电压表：指示输出线电压
9、电压转换开关：与电压表配合使用，监示输出线电压的大小与对称情况
10、接线座5只：A单元三相四线及地线输出
11、电流表W相电流输出指示
12、O/I开关：三相四线电源输出控制(提高安全系数)
13、接线座2只：B单元交流低压电源输出
14、电表(2A)：B单元交流电流指示
15、旋钮：B单元3-24V交流低压选择输出
16、开关：C单元双路直流稳压电源开关
17、旋钮：C单元双路Ⅰ路稳流调节
18、旋钮：C单元双路Ⅱ路稳流调节
19、接线座2只：C单元Ⅰ路直流稳压输出
20、保险座：C单元双路稳压电源保险
21、电表4只：双路稳压电源电压、电流指示
22、接线座：D单元直流5V稳压输出
23、电表：D单元电流0.5V输出指示
24、开关1：控制各低压交流电、信号源
25、开关2：控制E单元交直流调压电源
26、电表：E单元交流电压输出指示
27、接线座4只：E单元交流、直流输出口
28、旋钮：E单元0～240V电压调节
29、插座：G单元220V输出插座
30、旋钮：音频功率放大器音量调节
31、接线座2只：音频信号输入
32、按钮：单次脉使能开关
33、接线座3只：单次脉冲输出口
35、旋钮：正弦波输出三级衰减幅度粗调
36、旋钮：正弦波输出口
37、接线座：正弦波输出口
38、旋钮：矩形波输出幅度调节
39、接线座：三角波输出口
40、旋钮：函数信号发生器频率细调
41、接线座：矩形波输出口
42、旋钮：函数信号发生器五级频率粗调
43、电表：函数发生器输出频率指示
44、万用表：500型
45、直流电机Ia、If指示：2只500mA直流电表
46、直流电源：0-220V输出，直流电机工作电源。
47、直流电机调速环节：Ra、RF调节装置
48、实验桌面尺寸：160×70cm
59、通用电路板：规格35×90cm，元件盒在其上任意拼插进行实验
50、储存板：放置元件盒
51、左储存柜：放置储存板(带门锁)
52、抽屉：放置常用工具
53、右储存柜：放置储存板(带门锁)
54、示波器：型号不限(用户自备)
55、工具
注：45、46、47三项功能仅在“电工、电子、电拖(带直流电机 )实验台”上有。
三、技术指标：
1)输入工作电源：三相四线
2)输出电源及信号
1、 A单元：三相四线
2、 B单元：交流3、6、9、12、15、18、24V
3、 C单元：双路恒流稳压电源(具有过载及短路保护功能)，二路输出电压都为0～30V，内置式继电器自动换档，由多圈电位器连续调节，使用方便，输出最大电流为2A，具有预 设式限流保护功能。电压稳定度：<10-2 负载稳定度：<10-2 纹波电压：<5mv
4、 D单元：直流稳压5V，电流0.5A
5、 E单元：交直流电压0～240V连续可调，电流2A
6、 F单元：220V电压输出，供外接仪器使用。
3)单次脉冲源：每次均可输出一对正负脉冲
4)函数信号发生器(正弦波、三角波、矩形波)
1、频率范围：5HZ-550KHZ分五个频段
2、频率指示：由HZ表直接读出
3、电压输出范围：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V 三级衰减：0db、20db、40db具有连续细调矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度连续可调 三角波：5HZ-550KHZ>１V
5)音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。
6)智能型多功能交流测量电表：精度1.0级，能同时测量电路电流I、电压U、功率Kw、电能Kwh和工作时间T，八位液晶显示。
7)绝缘电阻：>5MΩ
8)漏电保护：漏电动作电流≤30mA
四、产品配置
(一) 实验桌:12台学生实验桌, 一台两座, 桌子外形尺寸:160×70×80cm。桌中央配置通用九孔电路板(尺寸35×90cm)，根据实验电路在其上任意拼插元件盒成实验电路,元件盒盒体透明直观，内装元件一目了然,盒盖印有永不褪色元件符号，线条清晰美观，盒盖与盒体采用压卡式结构,拆装维修方便。每张台桌配有一粒胶皮板,保护通用插板与桌面(如需要在桌上放置电动机、焊接等)台桌下都是元件储存柜,放置实验元器件。
(二) 示教控制台:1台示教控制台，分别控制12台学生验台上的电源，通用电路板演示屏立在实验桌上，尺寸为160×70cm。用于讲解、演示。
(三) 实验台:共13台，学生实验桌及示教控制台上各配备l台。
(四) 器材配备: 65只直流电表，13只万用表，13套实验所需电阻、电位器、电容，变压器、二极管、三极管、场效应管、集成、可控硅、传感器、逻辑电平显示及逻辑电平开关等元件单元盒(元件已装在单元盒内)。
(五) 用户自备器材：1、示波器(型号不限) 2、晶体管毫伏表
六、实验项目
| 1、电工测量仪表的使用 2、常用元件的识别与检测 3、线性元件与非线性元件的伏安特性 4、电源的外特性 5、电位值、电压值的测定 6、电流表和电压表的扩程 7、基尔霍夫定律的验证 8、验征楞次定律 9、迭加原理与互易定理的验证 10、戴维南定理与诺顿定理的验征 11、电压源与电流源的等效变换 12、受控源特性的研究 13、一阶电路实验 14、二阶电路的过渡过程 15、研究LC元件在直流和交流电路中的特性 16、负载获得最大功率的条件 17、交流电路参数的测量 18、正弦交流电路中RLC元件的特性 19、RL及RC串联电路实验 20、RLC串联谐振电路 21、日光灯电路的连接及功率因数改善 22、三相负载的星、三角接法 23、三相电路及功率的测量 24、R-C选频网络的研究 25、二端口网络研究 26、单相变压器实验 | 27、互感电路实验 28、三相异步电动机的使用与起动 29、三相电动机继电接触控制的基本电路 30、三相电动机Y一△起动控制实验 31、三相电动机的顺序控制实验 32、三相电动机能耗制动控制实验 33、最简单的电路 34、电路中个电位与参考点的选择 35、电阻的串连 36、电阻的并联 37、电阻分压器电路 38、电阻的混连 39、全电路欧姆定律 40、电桥的应用与平衡条件 41、节点电压法 42、回路电压法 43、支路电流法 44、RCL并联电路 45、串连电路 46、变压器结构及工作原理 47、基尔霍夫第一定律 48、基尔霍夫第二定律 49、日光灯电路原理 50、扩大电压表量程 51、扩大电流表量程 52、RC电路的过度过程 | 53、RL过渡过程 54、电容的串联电路 55、电容的并联电路 56、电容器的充放电 57、电容器在交直流中的作用 58、条形磁铁在线圈中的运动 59、电容的混联 60、纯电阻、电感、电容电路 61、磁耦合线圈的顺串 62、磁耦合线圈的反串 63、欧姆表的工作原理 64、双联开关二地控制 65、用示波器观察磁滞回线 66、磁路欧姆定律 67、两线圈的互感及同名端 68、互感耦合 69、提高功率因数的方法 70、单相电路功率的测量 71、收录机电源电路 72、滤波电路 73、电阻与温度的关系:用伏安法测出灯丝在不同电压下的阻值。 74、三相异步电机闸刀控制正转实验 75、具有过载保护的控制线路 76、按钮控制的正反转控制线路 77、接触器控制星一三角降压起动控制线路 |
七、电工实验室成套设备元件清单（每台）
元 件 名 称 | 型 号 | 数 量 | 备 注 |
| 电 阻 | 0.5Ω | 1 | 1/2W |
| 电 阻 | 5.1Ω | 1 | 1/2W |
| 电 阻 | 100Ω | 2 | 1/2W |
| 电 阻 | 200Ω | 1 | 1/8W |
| 电 阻 | 300Ω | 1 | 1/8W |
| 电 阻 | 330Ω | 2 | 1/8W |
| 电 阻 | 430Ω | 1 | 1/8W |
| 电 阻 | 510Ω | 1 | 1/8W |
| 电 阻 | 680Ω | 2 | 1/8W |
| 电 阻 | 820Ω | 1 | 1/8W |
| 电 阻 | 1K | 2 | 1/8W |
| 电 阻 | 1.5K | 1 | 1/8W |
| 电 阻 | 2K | 2 | 1/8W |
| 电 阻 | 10K | 1 | 1/8W |
| 电 阻 | 13K | 1 | 1/8W |
| 电 阻 | 39K | 2 | 1/8W |
| 电 阻 | 100K | 1 | 1/8W |
| 电 位 器 | 470Ω | 1 | 1/2W |
| 电 位 器 | 1K | 2 | 1/2W |
| 电 位 器 | 4.7K | 1 | 1/2W |
| 电 位 器 | 10K | 1 | 1/2W |
| 电 位 器 | 100K | 1 | 1/2W |
| 电 位 器 | 470K | 1 | 1/2W |
| 电解电容 | 47µF | 2 | 16V |
| 电解电容 | 220µF | 1 | 35V |
| 电解电容 | 470µF | 1 | 35V |
| 瓷片电容 | 0.01µF | 1 | 63V |
| 瓷片电容 | 0.1µF | 1 | 63V |
| 瓷片电容 | 2µF | 1 | 250V |
| 三 极 管 | 3DG6 | 2 | |
| 二 极 管 | 4007 | 2 | |
| 二 极 管 | 2AP9 | 1 | |
| 指示灯(信号灯) | 6V 0.1A | 1 | |
| 开 关 | 4 | ||
| 变 压 器 | 220/6V.6V | 1 | 8W |
| 电 感 | 8Ω | 1 | |
| 电 感(镇流器) | 8W | 1 | |
| 日光灯管 | 8W | 1 | |
| 日光灯座 | 2 | ||
| 起 动 器 | 1 | ||
| 灯 泡 | 220V/15W | 12 | 自备 |
| 灯 座 | 12 | ||
| 条形磁铁 | 1 | ||
| 原副线圈 | 1 | ||
| 集成运放 | UA741 | 2 | |
| 集 成 座 | 14脚 | 1 | |
| 直流电表 | 5MA | 1 | |
| 直流电表 | 50MA | 3 | |
| 直流电表 | ±100UA | 1 | |
| 直流电表 | 15V | 1 | |
| 交流电表 | 500MA | 3 | |
| 交流接触器 | CJ10﹣10A 380V | 5 | |
| 按钮﹣绿 | LA19﹣11 | 4 | |
| 按钮﹣红 | LA19﹣11 | 2 | |
| 三相闸刀 | HK8﹣16/3 | 1 | |
| 热继电器 | JRO﹣20/3 | 2 | |
| 时间继电器 | JS7﹣2A 380V | 2 | |
| 电 动 机 | △接380V | 1 | |
| 工 具 | |||
| 万 用 表 | MF47 | 1 | |
| 尖 嘴 钳 | 1 | ||
| 螺 丝 刀 | 3 | ||
| 剥 线 钳 | 1 | ||
| 连 接 线 | 若干 | ||
| 其 他 | |||
| 实验台 | 1台 | ||
| 实验桌 | 1张 | ||
| 防腐皮 | 1块 | ||
| 凳子 | 2张 | ||
