- 产品名称：防烟排烟系统控制实训装置
- 产品型号：QY-LY228
- 产品价格：

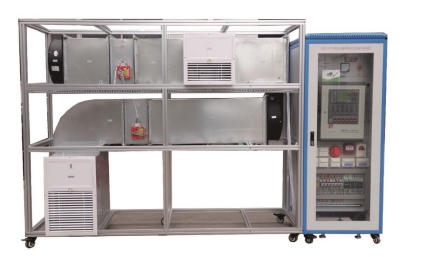

防烟排烟系统控制实训装置
文章来源：
一、产品简介
防烟排烟系统实训装置根据防烟排烟系统按照其控烟机理、分为防烟系统和排烟系统，设备设计为机械式加压送风系统和机械式排烟系统。装置由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成。
二、技术参数
1.输入电源：单相三线～380V±10% 50Hz；
2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜ 4000m；
3.装置容量：＜3.8kVA；
4.通风系统台：外形尺寸：2000mm×6000mm×2000mm；
控制柜尺寸：600mm×700mm×1600mm；
5.安全保护：具有漏电压、漏电流保护装置，安全符合国家标准；
6.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜ 4000m。
三、产品特点
整机系统由三部分组成：
1）、风系统整体放置在一个2000mm×800mm×2000mm平台上，可移动，平台上风系统由不燃材料制作，系统中设置有阀门，风机，子系统，出风口等。
2）、控制系统：系统各种模拟信号组成，可模拟一定情况下的在火灾发生时的控制方式。
3）、教学一体机：教学同步动画控制，软件与装置结合，在设备上任何一点操作，软件会有同步的动画控制，以及对应的原理数据控制关系。
1.装置统风系统与实际中的通风系统、控制功能、保护功能、显示功能完全 一致。展示了通风排烟系统的特点，结构、控制方法。
2..设有电流型漏电保护装置，对地漏电电流超过一定值，即跳闸切断电源；并有热保护器件，对压缩机进行过热、过载保护等功能。
3.DDC数字量控制模块2个，16路AI输入，6路DO输入，8路DO输出。
4.教学同步动画控制：软件与装置结合，在设备上任何一点操作，软件会有同步的动画控制，以及对应的原理数据控制关系。
四、产品配置
1.系统由消防主机、模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成。
2.模拟排烟系统控制：消防防排烟系统由风机、风管、自动排烟阀、防火阀、连接控制柜以及联动控制中心等组成，消防防排烟系统的工作原理是当消防控制中心收到火灾信号时，联动消防防排烟风机控制柜启动风机并打开排烟阀，将室内浓烟从风管中向室外排放，达到排烟效果。
3.加压送风机采用多翼式离心风机。
4.加压送送管道采用不燃材料制作，加压送风口和用常闭式，采用手动或电动开启控制方式。
5.70度排烟防火防由控制执行器、不易燃材制作而成。
6.排烟风机采用轴流风机，能在280度条件下作不小于30Min。
7.排烟防火阀。安装在机械排烟设施的管道上，平时呈开启状态，火灾时当排管道内温度达到280度时关闭。
8.排烟口，安装在机械排烟风管上作为烟气吸入口中，平时呈关闭壮态。火灾时需要排烟时手动或电动打开。
9.消防主机作为主控制器，控制整机的消防联运。DDC控制器作为监控网络，与消防主机一起形成一整套网系统。
五、实训项目
1.消防排烟系统的认识；
2.消防防烟系统的认识；
3.消防防类系统控制操作；
4.消防排烟系统的手动操作；
5.消防排烟系统的自动操作；
6.消防排烟系统与操联动中心的操作；
7.消防排烟系统的联动编程；
8.消防防烟系统的联动编程。
