- 产品名称：建筑电气与智能化模拟楼层教学装置QY-LY152
- 产品型号：QY-LY152
- 产品价格：
建筑电气与智能化模拟楼层教学装置QY-LY152
文章来源：

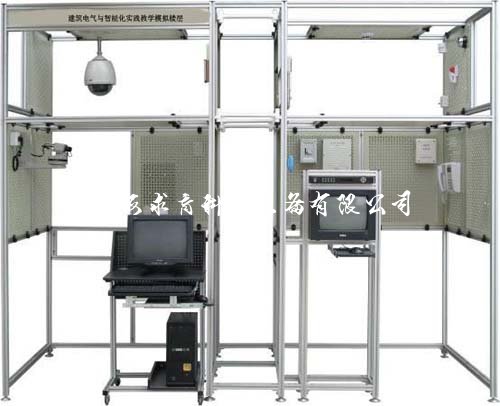

一、模拟楼层平台
QY-LY152建筑电气与智能化实践教学模拟楼层是由1台铝合金支架和17块网孔板搭建而成的两层模拟楼宇建筑，分别模拟一栋楼宇建筑的一层机房、一层楼道、一层楼道大门、二层楼道、二层楼道窗户、二层住户、二层住户大门、二层住户窗户、垂直竖井和建筑周边。房间提供正反面侧墙和顶墙的安装范围，可在上面安装各种楼宇智能化器件；同时还提供房间大门和窗户，可在上面安装电插锁、电磁锁、门磁和窗户防盗探测器等器件，实现智能建筑各类系统的安装与运行，如"对讲门禁及室内安防系统"和"闭路电视监控及周边安防系统"等。相比于单层模拟楼层，两层模拟楼层考虑智能建筑的多楼层结构关系，除了能够培养学生的工程施工能力外，更能够培养其工程设计能力与工程创新能力，符合高等院校的实践教学需求。部件的安装方式与实际工程一致，使用自攻螺丝与专用膨胀尼龙的配合，学生在模拟墙体的一边便可单独完成器件的固定；布线方式可选择通过线槽布明线（网孔板正面）或通过专用理线环布暗线（网孔板反面）。
外形尺寸
铝合金支架尺寸：3010mm×1305mm×2550mm（长×宽×高）
网孔板尺寸：750mm×600mm×35mm（长×宽×高）
主体配置
| 序号 | 器件名称 | 数量 | 单位 | 备注 |
| 1 | 铝合金支架 | 1 | 台 | |
| 2 | 网孔板 | 17 | 块 | |
| 3 | 计算机移动推车 | 1 | 台 | |
| 4 | 圆钢凳 | 1 | 张 | |
| 5 | 人字梯 | 1 | 把 | |
| 6 | 储物架 | 1 | 台 | |
| 7 | 配电箱 | 1 | 个 | |
| 8 | 单相漏电保护开关 | 1 | 个 | |
| 9 | 单相三位三级排插 | 3 | 个 | |
| 10 | 网孔板用膨胀固定件 | 500 | 个 | |
| 11 | 理线环 | 100 | 个 | |
| 12 | 紧固件、线材及专用工具 | 1 | 批 |
二、对讲门禁及室内安防子系统
1. 主体配置
| 序号 | 器件名称 | 数量 | 单位 | 备注 |
| 1 | 18V 直流开关电源 | 1 | 个 | |
| 2 | 门前铃 | 1 | 个 | |
| 3 | 室内分机 | 1 | 台 | |
| 4 | 电插锁 | 1 | 把 | |
| 5 | 警铃 | 1 | 个 | |
| 6 | 被动红外空间探测器 | 1 | 个 | |
| 7 | 感烟探测器 | 1 | 个 | |
| 8 | 燃气探测器 | 1 | 个 | |
| 9 | 门磁开关 | 1 | 对 | |
| 10 | 求助按钮 | 1 | 个 | |
| 11 | 明装 86 底座 | 2 | 个 | |
| 12 | 层间分配器 | 1 | 个 | |
| 13 | 室外主机 | 1 | 台 | |
| 14 | ID 卡 | 4 | 张 | |
| 15 | 电磁锁 | 1 | 把 | |
| 16 | 电磁锁控制器 | 1 | 个 | |
| 17 | 开门按钮 | 1 | 个 | |
| 18 | 联网器 | 1 | 个 | |
| 19 | 管理中心机 | 1 | 台 | |
| 20 | 通讯转换模块 | 1 | 个 | |
| 21 | 通讯电缆 | 1 | 条 | |
| 22 | 对讲门禁监控管理软件 | 1 | 套 | |
| 23 | 紧固件、线材及专用工具 | 1 | 批 |
2.实训项目
(1)认识和熟悉各种对讲门禁及室内安防系统器件
(2)各种器件对应墙体区域位置的安装
(3)电插锁、电磁锁和门磁等门上器件的安装
(4)掌握对讲门禁及室内安防系统的结构和原理
(5)对讲门禁及室内安防系统的接线、布线和调试
(6)对讲门禁监控管理软件的操作与事故演习
(7)基于两层楼层的对讲门禁及室内安防系统的系统结构项目设计
三、闭路电视监控及周边安防子系统
1.主体配置
| 序号 | 器件名称 | 数量 | 单位 | 备注 |
| 1 | 12V 直流开关电源 | 1 | 个 | |
| 2 | 彩色监视器 | 1 | 台 | |
| 3 | 半数字硬盘录像机 | 1 | 台 | |
| 4 | 硬盘 | 1 | 个 | |
| 5 | 交换机 | 1 | 个 | |
| 6 | 网络跳线 | 1 | 条 | |
| 7 | 网络视频监控管理软件 | 1 | 套 | |
| 8 | 变速球 | 1 | 台 | |
| 9 | 一体机芯 | 1 | 台 | |
| 10 | 枪型摄像机 | 1 | 台 | |
| 11 | 自动光圈镜头 | 1 | 个 | |
| 12 | 室内全方位云台 | 1 | 台 | |
| 13 | 智能解码器 | 1 | 个 | |
| 14 | 红外摄像机 | 1 | 台 | |
| 15 | 摄像机支架 | 1 | 个 | |
| 16 | 拾音器 | 1 | 个 | |
| 17 | 主动红外对射探测器 | 1 | 对 | |
| 18 | 被动红外幕帘探测器 | 1 | 个 | |
| 19 | 声光警号 | 1 | 个 | |
| 20 | 单相一位二级插座 | 2 | 个 | |
| 21 | 单相一位三级插座 | 3 | 个 | |
| 22 | 明装 86 底座 | 5 | 个 | |
| 23 | 紧固件、线材及专用工具 | 1 | 批 |
1. 实训项目
(1) 认识和熟悉各种闭路电视监控及周边安防系统器件
(2) 各种器件对应墙体区域位置的安装
(3) 掌握闭路电视监控及周边安防系统的结构和原理
(4) 闭路电视监控及周边安防系统的接线、布线和调试
(5) 网络视频监控管理软件的操作与事故演习
(6) 基于两层楼层的闭路电视监控及周边安防系统的系统结构项目设计
四、照明 DDC 监控子系统
1. 主体配置
| 序号 | 器件名称 | 数量 | 单位 | 备注 |
| 1 | 24V 直流开关电源 | 1 | 个 | |
| 2 | 通用 DDC 控制器 | 1 | 台 | |
| 3 | LON 网络适配器 | 1 | 个 | |
| 4 | 声光控开关 | 1 | 个 | |
| 5 | 光照度开关 | 1 | 个 | |
| 6 | 紧急按钮 | 1 | 个 | |
| 7 | 日光灯 | 2 | 个 | |
| 8 | 灯座 | 2 | 个 | |
| 9 | 卤钨灯芯 | 1 | 个 | |
| 10 | 灯罩 | 1 | 个 | |
| 11 | DDC 编程软件 | 1 | 套 | LonMarker |
| 12 | 组态编程软件 | 1 | 套 | 力控 |
| 13 | 紧固件、线材及专用工具 | 1 | 批 |
2.实训项目
(1)认识和熟悉各种照明DDC监控系统器件
(2)各种器件对应墙体区域位置的安装
(3)掌握照明DDC监控系统的结构和原理
(4)照明DDC监控系统的接线、布线和调试
(5)DDC编程软件软件的设计、编程、设置、事件计划安排与事故演习
(6)组态编程软件的设计、编辑、连接与监控
(7)基于两层楼层的照明DDC监控系统结构项目设计
