新能源电动汽车高压安全防护系统示教板QY-XNY01

    文章来源:

  • 产品名称:新能源电动汽车高压安全防护系统示教板QY-XNY01
  • 产品型号:QY-XNY01
  • 产品价格:

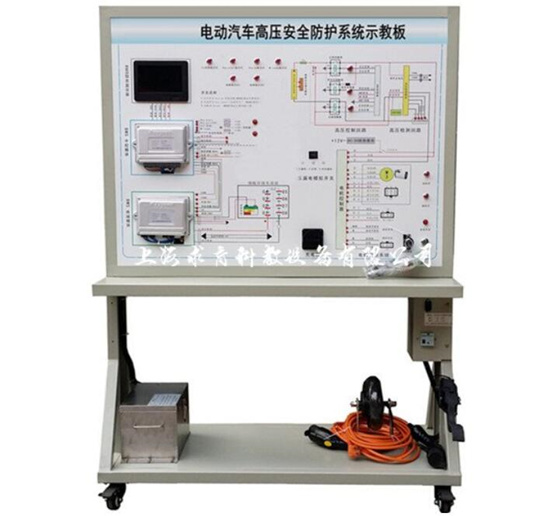

电动汽车高压安全防护系统示教板

一、产品简介
1.QY-XNY01示教板展示电动汽车高压安全防护系统(包括电动汽车的电源系统、电机系统、显示系统及BMS实物元件为基本组件,能体现高压系统电气原理及上下电逻辑;高压系统的安全防护措施及安全检测,配电系统:安装总正继电器、总负继电器、预充继电器与预充电阻),可以动态模拟整车高压安全防护系统的运行状态与工作过程。
2.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图(包含:①完整的电动车高压系统②完整的电机控制系统③完整的磷酸铁锂电池组管理系统与显示系统);学员可直观对照电动汽车整车高压安全防护系统结构原理图和实物,认识和分析电动汽车整车高压安全防护系统的工作原理。
3.面板上安装有点火开关、电动汽车真实磷酸铁锂电池组,电动汽车安全维修塞插头模块,高压电路仿真系统,安全继电器组件,漏电保护模块与模拟操纵开关。
4.面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有30cm左右的桌面,方便放置资料、轻型检测仪器等。
5.工作采用电动车电池组电源,其他系统的12V直流电源由DC/DC模块提供,安装电动车国标220V充电口与充电枪,真实实现电动车的充电操作。
6.真实的电动汽车高压安全防护系统器件,安全继电器(包括总正继电器、总负继电器、预充继电器)通过电动车的高压安全系统控制单元能正常控制与工作;高压安全系统控制单元采用CAN-BUS通信控制;
7.真实的电动汽车霍尔式电流传感器,系统真实检测的电流数据流且通过BMS控制单元CAN总线传送7寸彩屏显示器真实显示。
8.BMS控制单元7寸彩屏显示器采用CAN-BUS通信控制唤醒等信号。
9.BMS控制单元7寸彩屏显示器采用CAN-BUS通信显示各单体磷酸铁锂电池电压、电流、温度等状态真实信号。
10.高压安全系统控制单元采用CAN-BUS通信显示安全报警、“REAZY”等信号信息。
11.真实电动车的电机系统,可正常运行电动车电机各工况;高压安全系统报警后,通过CAN-BUS通信控制安全继电器工作,且电机停机。
11.真实电动车的高压安全系统,国标充电枪插入设备充电口后;高压安全系统通过CAN-BUS通信控制安全继电器工作,且通过CAN-BUS通信的7寸彩屏显示器同步显示充电工况。
12.真实的电动汽车高压安全预充电器件,预充继电器通过电动车的高压安全系统控制单元能正常控制与工作,高压安全系统控制单元采用CAN-BUS通信控制。
13.真实的电动汽车放电器件(电机系统等),可正常运行电动车电机各工况;通过CAN-BUS通信控制与检测放电器件(电机系统等)电流、电压等工况且通过BMS控制单元CAN总线传送7寸彩屏显示器真实同步显示。
二、技术规格
1. 外接电源:交流220V±10% 50Hz
2. 工作电压:直流12V等
高压源:72V
磷酸铁锂电池组:72V
3. 工作温度:-40℃~+50℃
4. 外形尺寸:1240×600×1700mm(长×宽×高)
三、实验项目
1. 电动车高压保护原理实验
2. 高压电路漏电保护仿真原理
3. 高压蓄电池拆装维修实验
4. 高压电路维修操作仿真实验等
四、配置清单(每台)

序号名 称规格型号单位数量
1控制面板与检测台1.装有各种检测端子以及彩色原理图
2.冷板冲压成形移动台架:1240*600*1700mm(长×宽×高)
3.带4只可移动脚轮:
1
2电动汽车电机与电池等组件的运行台1.40*40*3mm方管焊接台架:1240*600*700mm(长×宽×高)
2.带4只可移动脚轮:
3.电机与电池等组件
1
3电动汽车磷酸铁锂电池磷酸铁锂电池,带铁外壳总成与接线;
72V
▲带CAN-BUS通讯与电池管理器
1
4电动汽车电动机1kW电动机带霍尔传感器
额定电压:72V
冷却方式:风冷
1
5电动汽车直流无刷电机控制器额定电压:72V1
6BMS-7寸彩屏显示器▲带CAN-BUS通讯1
7电子油门踏板配套1
8点火开关配套1
9刹车开关配套1
10挡位开关配套1
11车载充电器72V5A配套1
12DC-DC转换器(72/12V)1
13电动汽车充电枪与插座▲电动汽车国标,CEBEA1
14电池管理系统▲带CAN-BUS通讯;
磷酸铁锂电池终端控制ECU;
磷酸铁锂电池中控控制ECU;
磷酸铁锂电池显示屏控制ECU车载ECU;
1
15电动汽车高压安全系统高压控制回路系统(大电流总正继电器/总负继电器/预电继电器等);
高压检测回路系统(绝缘/电流检测传感器);
电动汽车高压安全控制ECU(▲带CAN-BUS通讯);
1
16霍尔式电流传感器国标产品1
17故障模拟与排除装置配套1
18设备教师手册配套1
19设备合格证、保修卡配套1
