- 产品名称:电动机动车制动能量回收控制实训系统QY-XNY09
- 产品型号:QY-XNY09
- 产品价格:

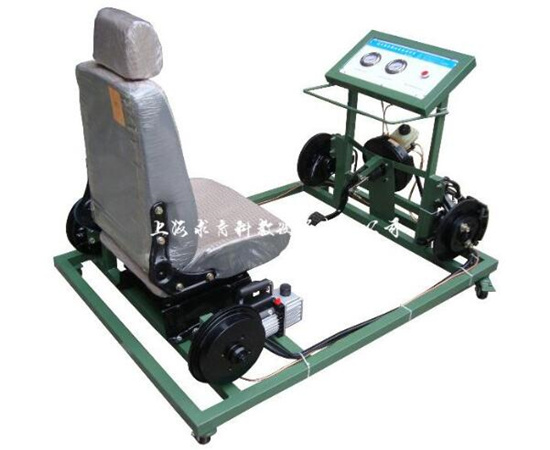

电动机动车制动能量回收控制实训系统QY-XNY09
文章来源:
一、设备简介
1.QY-XNY09设备演示模拟电动机动车不同输出转速下的制动工况与制动能量回收变化情况。
2.在原设备基础上可进行二级开发。
二、设备实验功能
1.模拟电动机动车不同转速下的制动原理及制动能量回收情况。
2.制动工况变化时,采集及分析制动能量回收情况。
三、设备组成

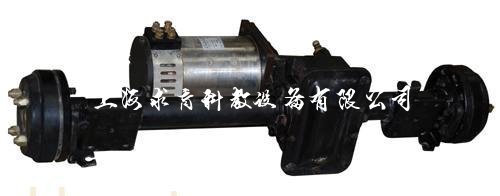

1.安装脚轮可移动式的车辆驱动轿总成。
2.车辆液压制动机构,带制动踏板、制动总泵、制动分泵、驻车制动机构、制动传感器或者制动开关。
3.电动机动车辆仪表,指示蓄电池电量与制动能量回收关系。
4.车辆油门机构,脚踩式调节机构,调节驱动电动转速的变化。
5.纯电动车辆电池组:铁锂离子纯电动电池组(100Ah/52.0V)。
6.纯电动车辆电机控制器:电动汽车电机控制器。
7.汽车座椅: 手动调节式汽车座椅,方便实验人员真实操纵实训系统。
8. 底盘及相关部件
四、基本配置(每台)
序号 | 名 称 | 规格型号 | 单位 | 数量 |
1 | 检测控制面板与检测台 | 装有各种检测端子以及彩色原理图 | 套 | 1 |
2 | 车速信号模拟装置 | 桑塔纳2000 | 套 | 1 |
3 | 前桥悬挂机构 | 桑塔纳2000 | 套 | 1 |
4 | 后桥悬挂机构 | 桑塔纳2000 | 套 | 1 |
5 | 方向盘、转向柱、万向节、方向机、转向拉杆 | 比亚迪F0,电动转向 | 套 | 1 |
6 | 车轮 | 桑塔纳2000 | 套 | 1 |
7 | 直流电动机与控制器 | 1KW | 台 | 1 |
8 | 电子油门 | 配套 | 个 | 1 |
9 | 移动台架(带自锁脚轮装置) | 1700×900×1100mm(长×宽×高) | 台 | 1 |
10 | 刹车系统 | 桑塔纳2000 | 套 | 1 |
11 | 驻车装置 | 桑塔纳2000 | 套 | 1 |
12 | 刹车回收模拟电机与控制器 | 直流0.8KW | 套 | 1 |
13 | 刹车回收模拟电流表 | 30A | 只 | 1 |
14 | 充电机 | 30A 12V | 台 | 1 |
