太阳能电动汽车动力系统示教板QY-XNY27

文章来源：

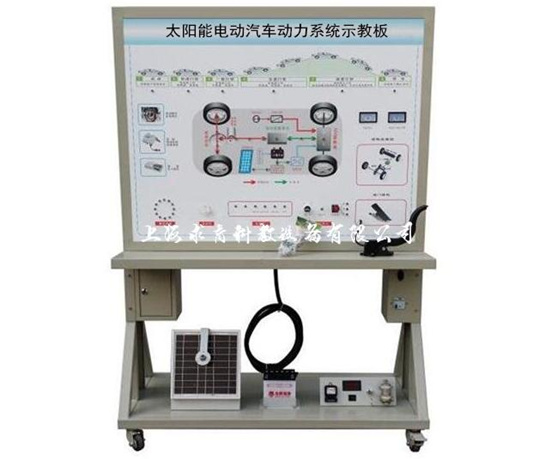

产品名称：太阳能电动汽车动力系统示教板QY-XNY27
产品型号：QY-XNY27
产品价格：

一．产品特点
1、QY-XNY27太阳能电动汽车示教板完整展示了太阳能电动汽车电动动力系统，可以动态演示太阳能模块与电动汽车动力系统的的运行状态。
2、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；UV平板喷绘面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照太阳能电动汽车电动动力系统与太阳能模块结构原理图和实物，认识和分析太阳能电动汽车系统的工作原理。
3、面板上安装有点火开关、工况开关、油门踏板、挡位开关、制动开关、转速表、电流指示表、太阳能装置等，装有一台电机用来演示电动机的工作状态,及安装太阳能充电板演示太阳能充电工况。
4、整体采用1.5mm厚冷轧板，严格按钣金加工工艺操作，经酸洗、喷塑，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，底座上配有30cm左右的桌面，方便放置资料、轻型检测仪器等。
5.设备工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
二．基本配置(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图，1200*900mm	套	1
2	组合仪表	电动车专用	个	1
3	点火开关	配套	套	1
4	电池管理系统	ABM-BMU主动均衡电池管理系统	套	1
6	电机控制器与档位开关	配套	套	1
7	充电接口	配套	套	1
8	DC-DC转换器	配套	套	1
9	HV磷酸铁锂离子动力电池组	24V	套	1
10	无刷直流电机驱动系统	24V 300W	套	1
11	车载充电器	配套	套	1
12	档位开关	配套	套	1
13	油门控制装置	配套	套	1
14	直流接触器	配套	套	1
15	电源总开关	配套	套	1
16	移动台架	1240×600×1700mm (带自锁脚轮装置)	台	1
17	故障模拟与排除装置		套	1
18	保险丝盒		套	1
19	保修卡/合格证		套	1
20	教师手册		套	1
21	车载太阳能控制装置	24V 10A；24v200w	套	1
22	汽车多媒体教学系统（16合一）	专用	套	1
