大众桑塔纳汽车电器电路维修教学实训QY-QCDQ45

    文章来源:

  • 产品名称:大众桑塔纳汽车电器电路维修教学实训QY-QCDQ45
  • 产品型号:QY-QCDQ45
  • 产品价格:

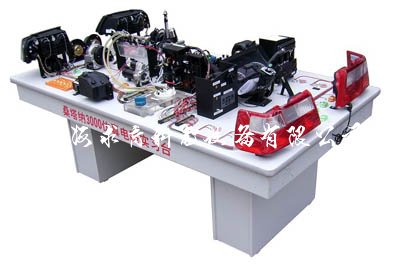

桑塔纳3000型汽车电器电路实习台


一、产品结构:
QY-QCDQ45实习台按照汽车标准电器电路布局,线路走向明析,外形美观,操作简单、方便,并结合部分模型使其透明直观。本设备包含:点火系、电源起动、仪表 、照明和信号、其它电器等五部分组成,其中实物:实习台(木制)、起动机、电瓶、点火线圈、前后照明系统、组合开关、仪表盘、继电器、分电器、线路等。透明模型:发电机(不发电)。本产品四缸点火一目了然,喷油灯光演示,设备运转速度可调。
二、产品功能:
可进行桑塔纳3000型电控汽油喷射系统的实验教学,实习台按照汽车标准电器线路用实物安装而成。
1、灯光照明系由各实物开关和模拟开关等控制,可设置线路故障。
2、起动充电系可用万用表检测各线路接头电压及电流,可设置线路故障。
3、发动机点火系可直观火花塞点火情况,并可设置相应故障。
4、发动机燃油供给系配有透明有机玻璃油箱与透明回油管路,可直观各喷油器喷油过程,节气门对喷油量的作用,喷油泵断路故障等。
5、仪表信号通过各传感器采用模拟信号,并可设置相应故障。
6、教师可对实验台上任何一部件设置故障由学生通过万用表及专用检测设备检测出故障原因后排除故障。
三、技术参数:
外形:2200×1200×900mm.
重量:120kg
电源:220V
功率:200W
