太阳辐射标准观测站QY-TYN02

文章来源：

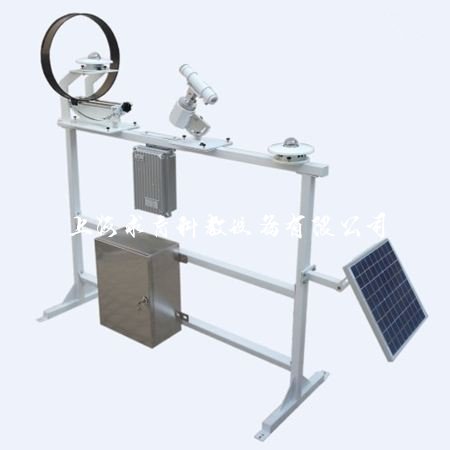

产品名称：太阳辐射标准观测站QY-TYN02
产品型号：QY-TYN02
产品价格：136000

一、产品简介
QY-TYN02太阳辐射是气象观测指标中重要内容，适用于野外低温极地气候环境监测要求。太阳辐射标准观测分为:(总辐射、散射辐射、直接辐射、反射辐射、净全辐射), 太阳辐射分光谱观测分为：(紫外光、可见光、紫蓝光、绿光、澄红光、红外光)对此项内容的记录分析将对人类研究太阳能、气象、环境海洋、农业生态、建筑材料等起到重大作用。
二、技术参数
总辐射
水平表面上，在2π立体角内所接收到的太阳直接辐射和散射太阳辐射之和称为总辐射（短波）。总辐射是辐射观测最基本的项目。总辐射用总辐射表（亦称天空辐射表）测量。
总辐射表技术参数:
1.通道数:第1路
2.光谱范围：280----3000nm
3.灵敏度:7～14μV／w.m-2
4.响应时间: ≤30秒(99％)
5.显示分辨率:1W
6.内阻:约350Ω
7.稳定性:±2％
8.余弦响应:≤±7％(太阳高度角10时)
9.温度特性:±2％(-20℃～+40℃)
10.非线性:±2％
11.重量:2.5kg
12.精度: <5%
13.测试范围:0～4000W/m2
14.信号输出:0～20mV净全辐射
由天空（包括太阳和大气）向下投射的和由地表（包括土壤、植物、水面）向上投射的全波段辐射量之差称为净全辐射，简称净辐射。净全辐射是研究地球热量收支状况的主要资料。净全辐射为正表示地表增热，即地表接收到的辐射大于发射的辐射，净全辐射为负表示地表损失热量。净全辐射用净全辐射表测量。
净全辐射表技术参数 :
1.通道数：第2路
2.光谱范围：280-----50000nm
3.灵敏度：7～14μV／W.m-2
4.显示分辨率：1W
5.内阻：约350Ω
6.时间响应：不大于1分钟（99％）
7.感应面一致性：±10％
8.使用环境温度：-45℃～+40℃
9.精度：±5％
10.重量：0.5kg
11.测试范围：0～4000W/m2
12.信号输出：0～20mV
3、直接辐射
测量垂直太阳表面（视角约0.5°）的辐射和太阳周围很窄的环形天空的散射辐射称为太阳直接辐射。太阳直接辐射是用太阳直接辐射表（简称直接辐射表或直射表）测量。
直接辐射表技术参数：
1.通道数：第3路
2.光谱范围：280----3000nm
3.灵敏度：7～14μV／W．m-2
4.响应时间：≤30秒(99％)05.显示分辨率：1W06.内阻：约100Ω07.跟踪精度：24小时小于±1°
5.稳定性：±1％09.温度特性：±1％(-20℃～+40℃)10.重量：5kg11.测试范围：0～4000W/m2
6.电源电压：DC 12V±l5％ AC 220V±l0％13.测试精度：±2％ 14.信号输出：0～20mV
散射辐射和反射辐射
辐射中把来自太阳直射部分遮蔽后测得为散射辐射或天空辐射。感应面朝下所接所的为反射辐射。散射辐射和反射辐射都是短波辐射。这两种辐射均用总辐射表配上有关部件加以测量。
散射辐射表（总辐射+遮光环装置）技术参数
1.通道数：第5路 02.光谱范围：280----3000nm 03.灵敏度：7～14μV／w.m-2 04.响应时间：≤30秒(99％) 05.显示分辨率：1W 06.内阻：约350Ω 07.稳定性：±2％ 08.余弦响应：≤±7％(太阳高度角10°时) 09.温度特性：±2％(-20℃～+40℃) 10.非线性：±2％ 11.重量：2.5kg 12.精度：<5%
2、反射辐射表技术参数
01.通道数：第4路 02.光谱范围：280-----3000nm 03.灵敏度：7～14μV／w.m-2 04.响应时间：≤30秒(99％) 05.显示分辨率：1W 06.内阻：约350Ω 07.稳定性：±2％ 08.余弦响应：≤±7％(太阳高度角10°时) 09.温度特性：±2％(-20℃～+40℃) 10.非线性：±2％ 11.重量：2.5kg 12.精度：<5% 13.测试范围：0～4000W/m2 14.信号输出：0～20mV
3、PC—2型太阳辐射记录仪
该记录仪采用高性能微处理器为主控CPU，大容量数据存储器，可连续存储数据(存储时间可以设定)，工业控制标准设计，便携式防震结构，大屏幕汉字液晶显示屏(一屏显示多路监测要素可替代微机)，轻触薄膜按键。适合在恶劣工业环境使用。具有停电保护功能，当交流电停电后，由充电电池供电，可维持72小时以上即可与微机同时监测又可以断开微机独立监测。
1.显示方式:大屏幕液晶汉字及图形显示一屏显示多路数据液晶尺寸:115*65(mm)记录仪具有先进的轻触薄膜按键操作简单实现对各路数据的实时观测；
2.仪器尺寸:340*150*300（mm）；
3.重量:6.5Kg，金属外壳；
4.工作环境:-40℃～+70℃相对湿度小于90%；
5.通道数:5通道；
6.输入范围:±25Mv；07.准确度:0.5%；
7.显示方式:大屏幕汉字液晶图形显示09.分辨率:1W/㎡；
8.显示内容:日期，时间，辐射瞬时值、小时累计量及最大值、日累计量及最大值；
9.存储内容:日期，时间，辐射瞬时值、小时累计量及最大值、日累计量及最大值； 12.供电方式:采用交直流两用供电方式在没有交流电现场由充电电池供电同时也可配太阳能电池对蓄电池充电可保证系统在没电地区常年稳定工作；机内电池连续工作时间:大于3天；太阳能电池功率:15瓦(选配)；具有交流电(220V)与太阳能电池双充电功能。AC:220V±10％ 50Hz DC:12V 可外接太阳能电池板；
10.通讯接口:标准RS232计算机通讯口；配USB/RS232转换器可与微机USB接口通讯，配GSM无线通讯控制器，可实现数据远程遥测。
11.测试周期:＜30mS；
12.显示周期:10S；
13.系统软件:太阳辐射监测软件(符合气象监测标准)实时显示各路辐射瞬时值累计量（小时，日）；
14.存储容量:＞6000条数据。
三、系统配置单：
太阳辐射标准观测站

序号	名称	型号	数量	单位
1	太阳辐射记录仪	PC-2	1	台
2	总辐射表	TBQ-2	1	台
3	自动跟踪太阳直接辐射表（日照计）	TBS-2-2	1	台
4	散射辐射表（总表+散射装置）	TBD-1	1	套
5	净全辐射表	TBB-1	1	台
6	反射辐射表	TBQ-2	1	台
7	太阳辐射观测台架	PC-2-TJ	1	套
8	电源线、数据通讯线及辐射表电缆	标准配置	1	套
9	太阳辐射观测系统软件	PC-2-T	1	套
10	无线通讯控制器（可选配）	GSM/GPRS	1	套
11	移动存储控制器（可选配）	FS-1	1	套
