- 产品名称：空调制冷换热综合实验台QY-ZLR21
- 产品型号：QY-ZLR21
- 产品价格：

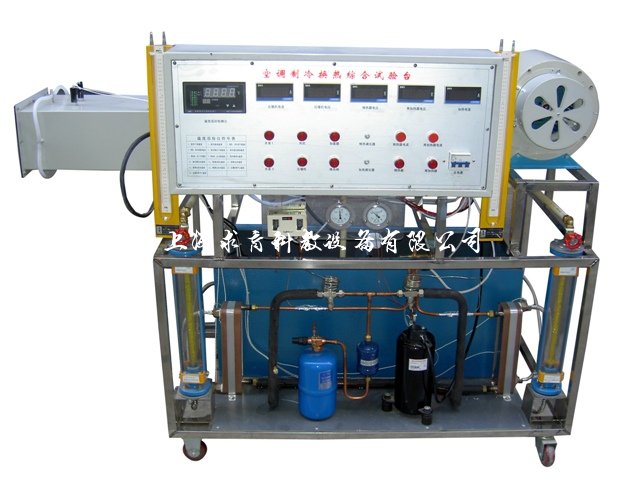

空调制冷换热综合实验台QY-ZLR21
文章来源：
空调制冷换热综合实验台、暖通空调实验室设备作为建筑环境与能源应用工程专业实验室之一，空调制冷换热综合实验台、循环式空调过程实验装置、承担着建筑环境与能源应用工程专业的《流体输配管网》、《供暖通风与空气调节》、《热质交换与设备原理》的专业课程的实验教学任务。通过本实验室各项实验项目的操作锻炼，使学生掌握暖通空调各项设备的组成、运行、工艺原理等，达到实践与理论知识相结合，使学生更有效的掌握专业知识，并提高学生的动手能力。
一、技术参数：
1、输入电源：三相四线 AC380V±10%
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、制冷剂：R22
4、装置容量：＜2.5kVA
5、低噪音离心风机功率：200W、流量1380m3/h
6、板式换热器B3－020－24－3.0 散热面积0.48
7、流量计：40－400L/h
8、重 量：100kg
二、功能：空调制冷换热综合实验装置集直流空调,制冷压缩机性能,制冷热泵,表冷器性能,加热器性能于一体，可进行空气的加热,加湿,冷却,干燥，蒸发器，冷凝器进行换相，可测各点温度、湿度、压力、风量、水流量及功率。
三、空调制冷换热综合实验设备的特点：
1、控制台采用双层亚光密纹喷塑结构，造型新颖。最上层布置空气循环系统，可直观展示空气处理机组结构；正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮，便于移动和固定。
2、测量仪表
(1)温度传感器，为了能够直观地读数，将各组温度信号取出另接表头显示
温度测量范围为：-40℃～+120℃
湿度测量范围为：0%～100%
(2)真空压力表2只（精度2.5级）
量程分别为-0.1MPa～1.5MPa、-0.1MPa～3.5MPa和0～0.4MPa，分别实时测量制冷系统低压侧、高压侧压力
3、控制仪表
(1)压力控制器1只实时监测制冷系统低压侧压力、高压侧压力和蒸汽发生器压力，当高压高于设定值或低压低于设定值时，控制器发出控制信号切断压缩机电源
(2)风力调速器1只用于控制轴流风机风速及运行状态
4、空气处理机组：空气处理机包括粗效过滤器、加湿喷管、表冷器、加热器（300W）和风机（额定转速1450r/min、流量1380m3/h、全压35Pa、功率90W、噪声59dB）
5、制冷机组：由日立全封闭压缩机、冷凝器、干燥过滤器、毛细管、表冷器和加液阀组成
6、加湿系统：加湿量300ML/L
7、 风量测试用U型管，水流量用转子流量计测量，温湿度由K型热电偶测量，所有温度由16路巡检仪显示。
可测量温度：
1）新风干球温度
2）新风湿球温度
3）预热、表冷前干球温度
4）预热、表冷前湿球温度
5）表冷器后干球温度
6）表冷器后湿球温度
7) 再加热、出口干球温度
8）再加热、出口温球温度
9）表冷器出水温度
10）表冷器出水温度
11）换热器1进水温度
12）换热器1出水温度
13）换热器2进水温度
14）换热器2出水温度
15）压缩机排气口温度
16）压缩机吸气口温度
四、设备与附件的组成：
序号 | 名称 | 数量 |
1 | 测试风洞 | 1套 |
2 | 引风机 | 1台 |
3 | 调节风门 | 1套 |
4 | 制冷压缩机 | 1台 |
5 | 板式换热器 | 2套 |
6 | 超声波加湿器 | 1套 |
7 | 转子流量计 | 2台 |
8 | U型管 | 2个 |
9 | 斜管微压计 | 1个 |
10 | 表冷器 | 1只 |
11 | 干燥过滤器 | 1只 |
12 | 高低压控制器 | 1套 |
13 | 高压表 | 1只 |
14 | 低压表 | 1只 |
15 | 单向阀 | 2个 |
16 | 干加热器 | 2组 |
17 | 水泵 | 1台 |
18 | 16路巡检仪 | 1只 |
19 | 数显电压表 | 3只 |
20 | 数显电流表 | 2只 |
21 | 水箱 | 1个 |
22 | 储液罐 | 1只 |
23 | K型热电偶 | 若干 |
24 | 四通阀 | 1套 |
25 | 膨胀阀 | 2只 |
26 | 不锈钢移动式支架等组成 | 1套 |
