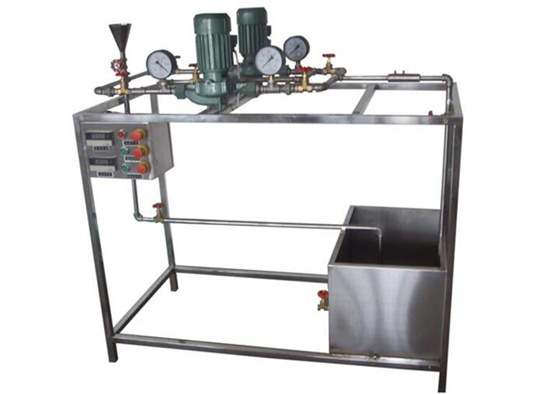

离心泵综合实验装置QY-LXB

文章来源：

产品名称：离心泵综合实验装置QY-LXB
产品型号：QY-LXB
产品价格：29800元

实验目的：
离心泵综合实验装置适合于工程流体力学（水力学）教学实验，可以帮助了解离心泵的结构、特性及操作；熟悉离心泵的工作原理。掌握离心泵主要参数的测定方法，测量一定转速下的离心泵特性曲线。
装置可以进行泵串、并联实验、泵汽蚀实验。
主要配置：
离心泵、蓄水箱、文丘里流量计、压力表、压差计、功率表、实验管道、阀门、自循环装置、不锈钢框架。
技术参数：
1、运行环境：温度0-400C，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作
2、离心泵采用20SG2.5-15G型管道离心泵，额定功率：0.37KW，转速：2800r/min，吸程：8m，效率34%，流量：2.5m3/h，扬程：15m，实验范围宽，能明显出现空化汽蚀现象。
3、压力表采用Y-100型量程为（0-0.6Mpa）
4、文丘里流量计流量：0～5.5 m3/h。
5、蓄水箱：约70L，不锈钢材质，当停止供水开启灌泵阀时，可使泵运行时出现汽蚀现象。
6、实验所用的流体--水为全循环设计。
7、电控箱，装有开关指示灯、功率表，对其中泵的功率进行显示。
8、其他：管路、阀门；整体框架：不锈钢材质。
9、外形尺寸：1650×650×1500mm。
