- 产品名称：新能源电动车动力驱动系统实训台QY-XNY41
- 产品型号：QY-XNY41
- 产品价格：

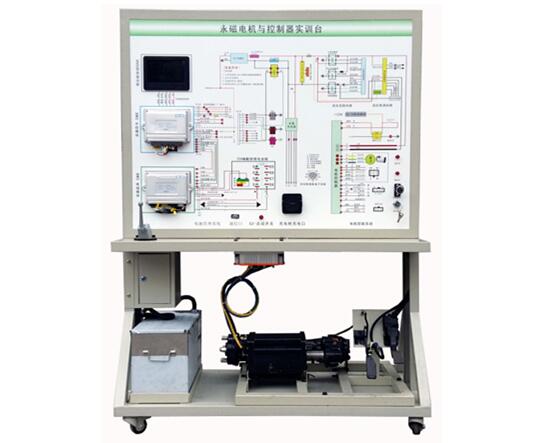

新能源电动车动力驱动系统实训台QY-XNY41
文章来源：
一、产品组成:
QY-XNY41实训台以全新国产电动汽车真实零部件为基础构建可演示电动汽车驱动工作原理及过程、无安全隐患的实训台。主要部件：磷酸铁锂电池组、锂电池管理系统模块、永磁同步直流电机、控制器、组合仪表、档位控制系统、油门、刹车踏板、点火开关、低压蓄电池、继电器、充电插头、安全开关等。
二、产品功能：
1、展示电动汽车驱动系统的整体组成结构；
2、演示电动汽车操作与控制状况；
3、动力系统的加速、减速、制动等工况的实现；
4、展示永磁同步电机及控制器的工作状态；
5、展示动力电池组、电池管理系统及整车控制器等核心部件的工作状况；
6、系统具有自诊断及保护功能；
7、可外接诊断电脑读取系统数据及故障；
8、故障设置系统，通过设置故障,培训学生的逻辑思维及排除故障的能力；
9、配备电池管理系统开发软件，通过专用接口对该系统的各参数进行设置及验证，如电压阙值，过充过放电流、温度等；
10、配备产品说明书及使用手册。
三、产品参数：
1、电池：磷酸铁锂电池；
2、电池容量：20Ah；
3、工作电压：72V；
4、工作电流：100A；
5、电机：永磁同步电机；
6、额定功率：5.5kw；
7、电机控制器参考型号：72221XC 220A
9、箱体上部整体成型，表面经过防锈处理、喷漆；下部采用40*40方管焊接成形；
10、采用经过拉丝氧化处理后的铝合金面板，厚度2.5mm,彩色电路图，不退色、耐磨损；
11、底部安装万向两定向的脚轮，配备刹车，方便设备的移动及固定。
四．基本配置(每台)
| 序号 | 名称 | 规格型号 | 单位 | 数量 |
| 1 | 检测控制面板 | 装有各种检测端子，彩色电路图和工作原理示意图，1200*900mm | 套 | 1 |
| 2 | 组合仪表 | 电动汽车专用 | 个 | 1 |
| 3 | 点火开关 | 配套 | 套 | 1 |
| 4 | 电机控制器 | 与电机配套 | 套 | 1 |
| 5 | 车载充电器与充电接口 | 与电池配套 | 套 | 1 |
| 6 | DC-DC转换器 | 套 | 1 | |
| 7 | HV磷酸铁锂离子动力电池组 | 套 | 1 | |
| 8 | 三相交流异步电机 | 套 | 1 | |
| 9 | 刹车开关 | 套 | 1 | |
| 10 | 档位开关 | 电动车专用 | 套 | 1 |
| 11 | 油门控制装置 | 电动车专用 | 套 | 1 |
| 12 | 直流接触器 | DZ47 | 套 | 1 |
| 13 | 电源总开关 | 配套 | 套 | 1 |
| 14 | 移动台架 | 1240×600×1700mm(带自锁脚轮装置) | 台 | 1 |
| 15 | 保险丝盒 | 配套 | 套 | 1 |
| 16 | 保修卡/合格证 | 配套 | 套 | 1 |
| 17 | 教师手册 | 配套 | 套 | 1 |
| 18 | 故障模拟与排除装置 | 套 | 1 |
