PLC应用技术电器技能考核柜QY-W501X

    文章来源:

  • 产品名称:PLC应用技术电器技能考核柜QY-W501X
  • 产品型号:QY-W501X
  • 产品价格:

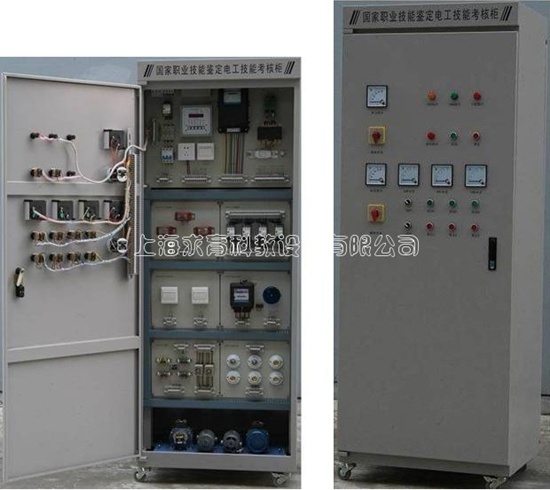

PLC应用技术电器技能考核柜

产品简介
装置配套恒压供水系统,适合普通大学、高等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修、机械和机电一体化等专业的必修课程模块《自动控制技术》和非机电类专业的选修课程《工业自动化》模块的教学和实训。
1、电气控制柜:贴塑钢板材料、尺寸:1800×800×600mm,灰白色,带万向滚轮及刹车装置,双层结构;1台;
2、PLC:主机48点(FX2N-48MR)、继电器输出,配置与计算机通讯线及编程线;内附8K步RAM、功能指令298条,有模拟量模块,通讯功能强;配置8位模拟量输入输出模块(两路输入,一路输出)、PID调节模块;晶体管输出的16点扩展模块;各1台;
3、变频器:FR-E540 2.2KW、三相400V电源,可选择柔性-PWM控制/高载波频率PWM控制,V/F控制,自动转矩提升控制等;1台;
4、触摸屏:MT506 5.7英寸彩屏,可与PLC、计算机通讯;1台;
5、常用低压电气:D20单、三相空开;各1个;
6、DZ47LE漏电保护器C16;1个;
7、RLI-15A熔断器,RT16-32;各3个;
8、CJ20-20交流接触器;6个;
9、JQX中间继电器;3个;
10、JS7-2A时间继电器;2个;
11、JR36-20热继电器;4个;
12、200W可调电阻器;2个;;
13、BK-100控制变压器;1个
14、220VLED指示灯(红、绿);红4个、绿4个;
15、1平方、0.5平方BVR导线;各200米;
16、按钮;红4个、绿4个;
17、接线端排;10块;
18、导线标号套管(配0.5、1平方导线);各1卷(200米);
19、走线槽(中、小号),40米;0.5~1mmBVR导线2卷;
20、器件安装网孔板:尺寸:1400×700mm;1块;
21、常用电工工具1套:(数字万用表1块,维修电工实训工具1套:中、小号十字螺丝刀,中、小号一字螺丝刀,钟表螺丝刀1套,剥线钳,尖嘴钳,剪刀,活动扳手(4寸),小号压线钳,钢丝钳、6寸)电烙铁一把、钢锯一把;
22、计算机1台(Intel E2180/Intel G31 主板/1G(DDR2 667)/160G SATA/USB键盘/USB光电鼠标/COMBO/无FD/linux /集成Intel GMA3100显卡/集成声卡/10-100-1000M集成网卡/BTX 机箱/17液晶显示器。);
23、控制柜门:门上安装一块电压表(配转换开关测量三相电压)、三块电流表0~20A、功率表一块(0~5KW);八个指示灯(四红四绿);八个按钮(四红四绿);
24、器材货架四个:尺寸:1200 mm *500mm *2000mm(长*宽*高),六层;材料:角钢(规格:5×5cm角钢),中间隔板为木板(厚度为2cm),中间加档;颜色:金属灰;
25、工程实训配套专用软件。
26、配送电力拖动仿真软件
27、配送PLC与电脑、触摸屏与PLC通讯电缆
28、配送MCGS工控组态软件
29、配送光电数显测速表1块
实训项目(配套恒压供水系统)
1. 控制屏结构认识与调试实训
2. 单泵控制变频恒压供水实训
3. 双泵切换变频恒压供水实训
4. 生活水系统静态压力控制实训
5. 生活水系统动态压力控制实训
6. 生活水系统的分时控制实训
7. 夜间休眠模式下的供水实训
8. 消防状态控制实训
9. 综合控制系统实训
控制对象技术参数
四个驱动循环泵,功率0.5KW;上下双层不锈钢水箱,水管为有机玻璃透明材料;流量传感器,压力表等恒压供水装置。
用MCGS监控恒压供水系统,要求形象生动,有相关数据显示。
